ПАК
На уровне ПАК доступны экраны топологии:
ПАК

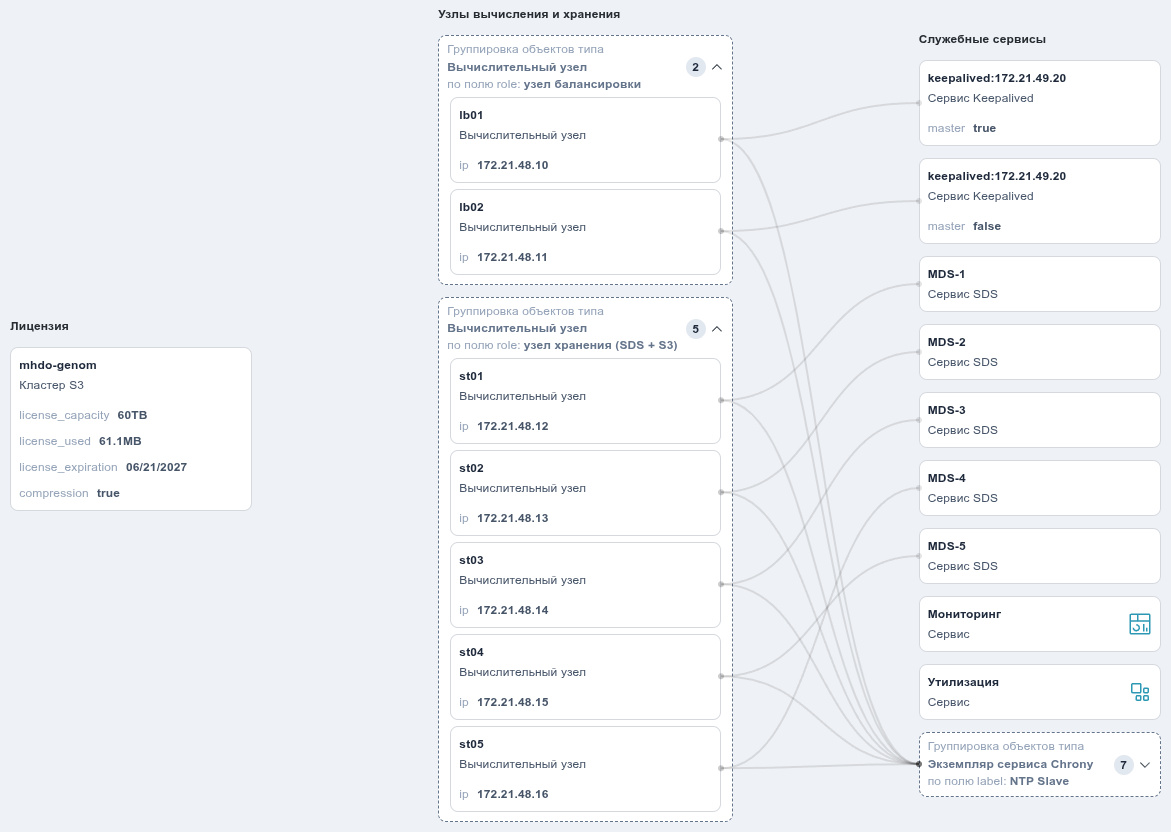

Экран топологии ПАК выводит общие сведения об узлах, кластерах (при наличии) и сервисах ПАК. Для ПАК МХД.О здесь также выводятся сведения о лицензии.
Сетевые сегменты

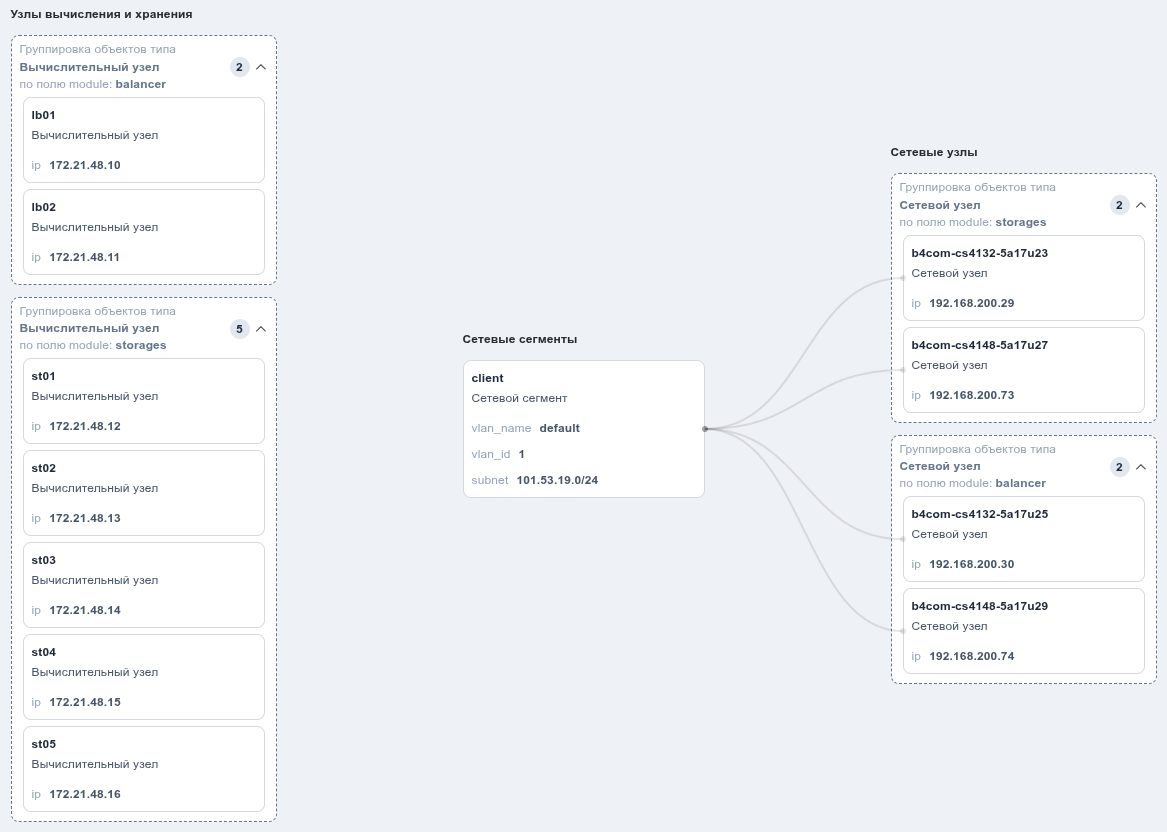

Экран топологии Сетевые сегменты отображает сведения о сетях на логическом уровне.
Сетевые подключения

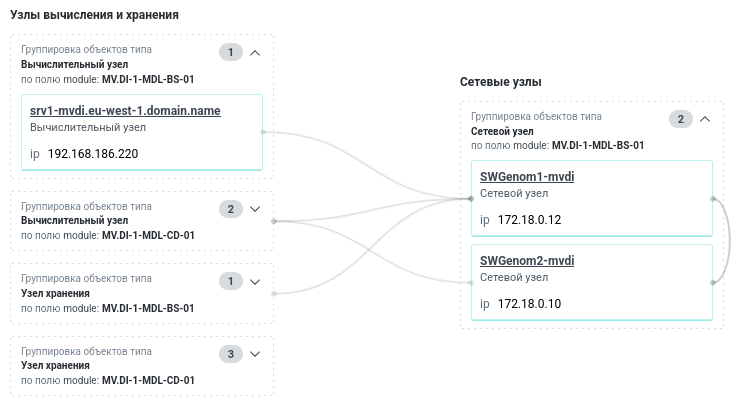

Экран топологии ПАК Сетевые подключения отображает сведения о сетях на физическом уровне.
Тенанты
| Этот экран топологии доступен только для ПАК МХД.О. |
Экран топологии Тенанты отображает сведения об имеющихся тенантах и уровнях хранения.
Панели тенантов позволяют перейти к страницам топологии Бакеты и Сервисы S3 отдельных тенантов.
Сервисы S3
| Этот экран топологии доступен только для ПАК МХД.О. |
Экран топологии Сервисы S3 отображает размещение сервисов S3 на вычислительных узлах ПАК.
Колонка Узлы вычисления и хранения отображает вычислительные узлы, сгруппированные по ролям.
Колонка Сервисы S3 отображает названия сервисов S3.
Размещения

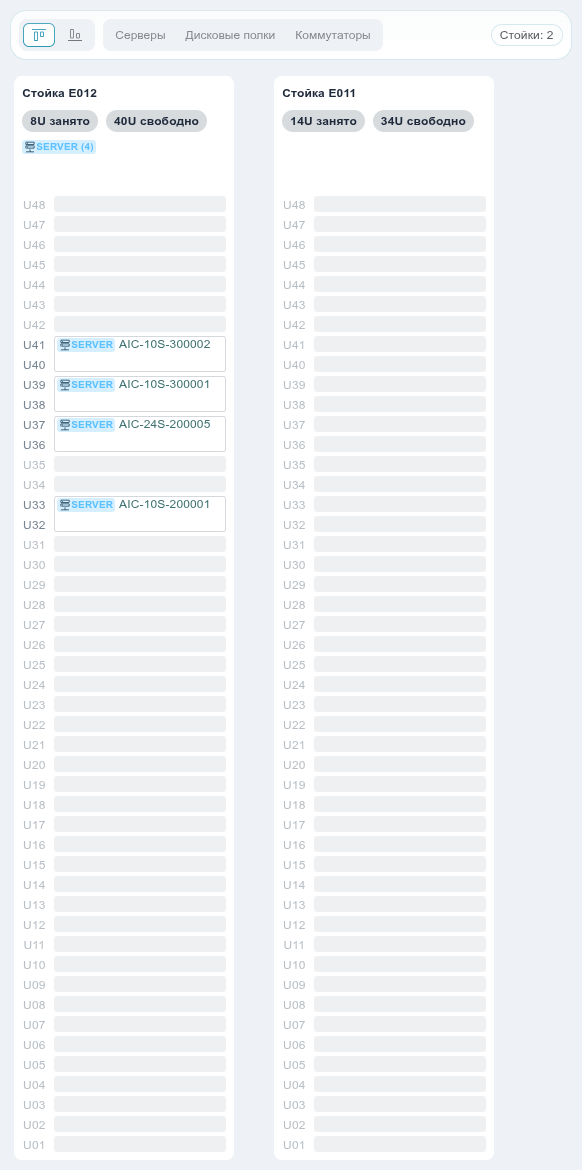

Экран топологии Размещение отображает размещение оборудования в стойках. Для каждой стойки отображается её название, а для каждого устройства его тип, название и размер в юнитах.
По умолчанию отображается всё оборудование, размещённое в стойках. Для управления видимостью только серверов, дисковых полок и коммутаторов в верхней части экрана размещены соответствующие переключатели.
