Руководство пользователя

Глоссарий

Термины и сокращения, которые используются для описания внутреннего устройства и функций программы:

Термин Описание

Агент Генома

Программное обеспечение для выполнения функций настройки и управления вычислительным узлом.

Кластер

Объект управления верхнего уровня, группа узлов.

Машина

ПАК, состоящий из Хостов (Узлов) или отдельный хост в составе ПАК.

ПАК

Программно-Аппаратный Комплекс — набор технических и программных средств, работающих совместно для выполнения одной или нескольких сходных задач.

ПО

Программное Обеспечение.

Узел

Аппаратный компонент Машины, может представлять из себя сервер полезной нагрузки, вспомогательный сервер, коммутатор, виртуальную машину.

Хост

Полезная часть сервера, на которой устанавливается ОС и работает полезная нагрузка. Виртуальная машина, на которой работает ПО.

IPMI

Intelligent Platform Management Interface. Интерфейс, обеспечивающий управление аппаратной частью Машины, включая настройку оборудования, управление питанием и логирование событий.

SSL

Secure Sockets Layer. Криптографический протокол для безопасной связи.

Общие сведения

Наименование программы

Полное наименование: Модуль управления ПО "Скала^р Геном".

Область применения

Основной областью применения модуля управления ПО "Скала^р Геном" является поддержка жизненного цикла ПАК.

Данная поддержка осуществляется в разделах обновления ПО, осуществления IPMI-доступа и процедуры замены вышедшего из строя узла.

Лингвистическое обеспечение

Основной язык пользователя в интерфейсах всех подсистем — Русский.

Дополнительный язык пользователя в интерфейсах всех подсистем — Английский.

Обеспечение защиты информации

Информационная безопасность модуля управления ПО «Скала^р Геном» достигается путем шифрования данных и соединений сервер-клиент по протоколу SSL на всех этапах их жизненного цикла.

Требования к уровню подготовки пользователя

К квалификации пользователей предъявляются следующие требования.

  • владение навыками работы в интернет-браузере;

  • владение навыками работы с сервером из командной строки;

  • навык работы с ПАК, с которыми взаимодействует модуль управления ПО "Скала^р Геном".

Перечень документации, рекомендуемой для ознакомления

Перед началом эксплуатации модуля управления ПО «Скала^р Геном» необходимо ознакомление со следующими документами:

  • руководства пользователя ПАК;

  • руководства пользователя другими модулями ПО «Скала^р».

Назначение и условия применения

Виды деятельности, функции и классы решаемых задач

Основные функции модуля управления ПО «Скала^р Геном»:

  • предоставление доступа к IPMI всех узлов ПАК;

  • вывод узла ПАК в режим обслуживания;

  • замена вышедшего из строя узла ПАК;

  • загрузка и запуск обновления ПО;

  • загрузка и запуск обновления прошивок аппаратных компонент;

  • формирование паспортов ПАК.

Характеристики и конфигурация технических средств

Тип реализующей ЭВМ: x86-64.

Минимальная конфигурация сервера управления ПО «Скала^р Геном»:

  • CPU: от 4 ядер;

  • RAM: от 16 Гб;

  • ROM: от 100 Гб SSD;

  • NET: от 1 Гбит/с Ethernet.

Операционная среда и общесистемные программные средства

Для установки и работы ПО «Скала^р Геном» требуется операционная система Альт 8 СП релиз 9, Альт 8 СП релиз 10, Astra Linux Special Edition 1.7.3 (Орёл), RedOS 7.3.

Связи с другими программами

Модуль управления ПО "Скала^р Геном" должен обеспечивать взаимодействие со следующими ПАК и ПО семейства СКАЛА:

  • ПАК МБД.П;

  • ПАК МВ.

Описание интерфейса пользователя

Цветовое кодирование статусов объектов управления

В экранных формах модуля управления ПО "Скала^р Геном" используются следующие статусы для представления состояний объектов управления:

  • OK — компоненты (узлы) Машины исправны (данный статус не информативен, поскольку модуль управления ПО "Скала^р Геном" не отслеживает статус узлов).

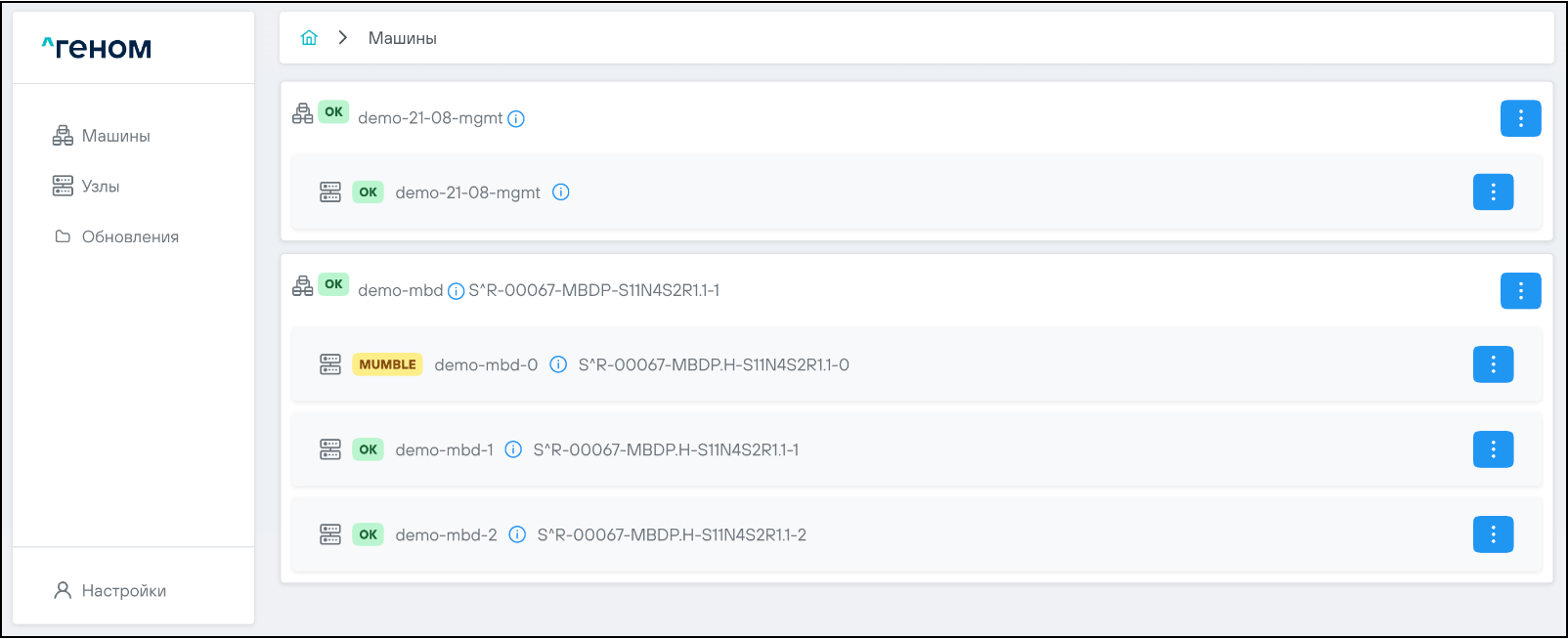

  • MUMBLE — узел выведен в режим обслуживания.

Общее описание интерфейса

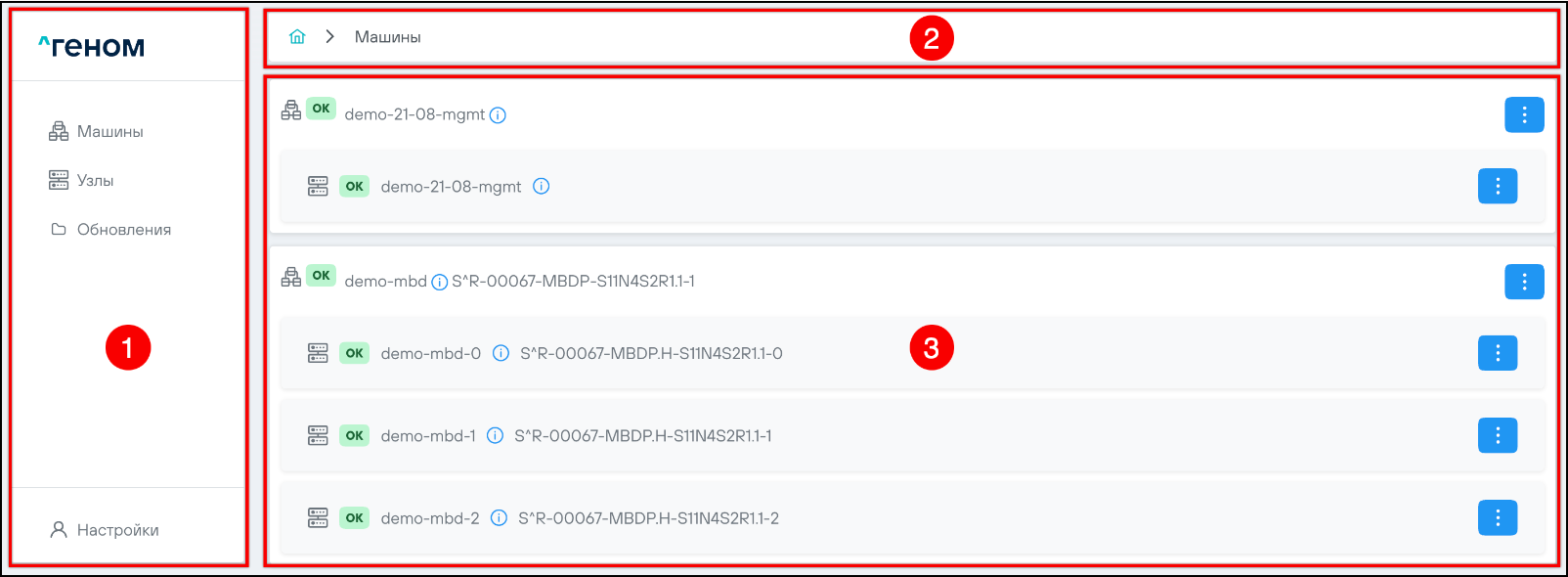

Главная страница ПО "Скала^р Геном" содержит три области:


  1. область главного меню;

  2. область представления данных;

  3. панель дублирующей навигации.

Для расширения области представления данных область главного меню можно свернуть. Для это нужно нажать на правую границу области главного меню:

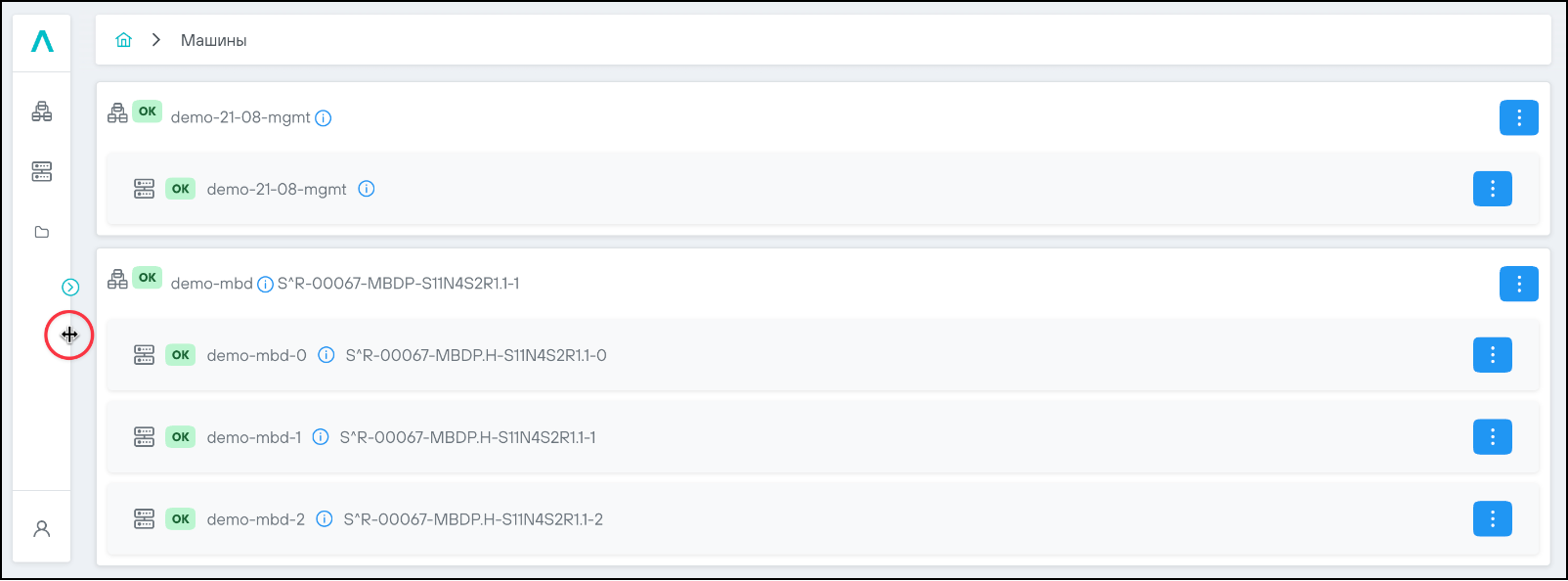

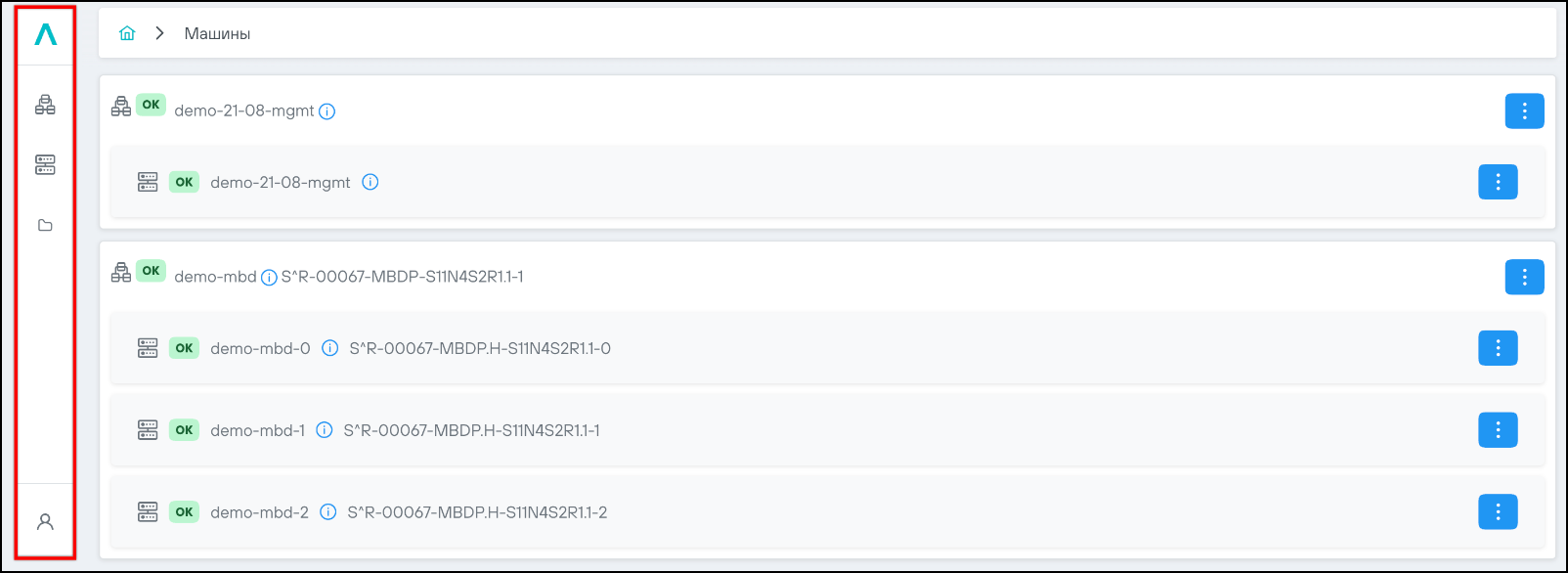

Область главного меню будет представлена в виде иконок:

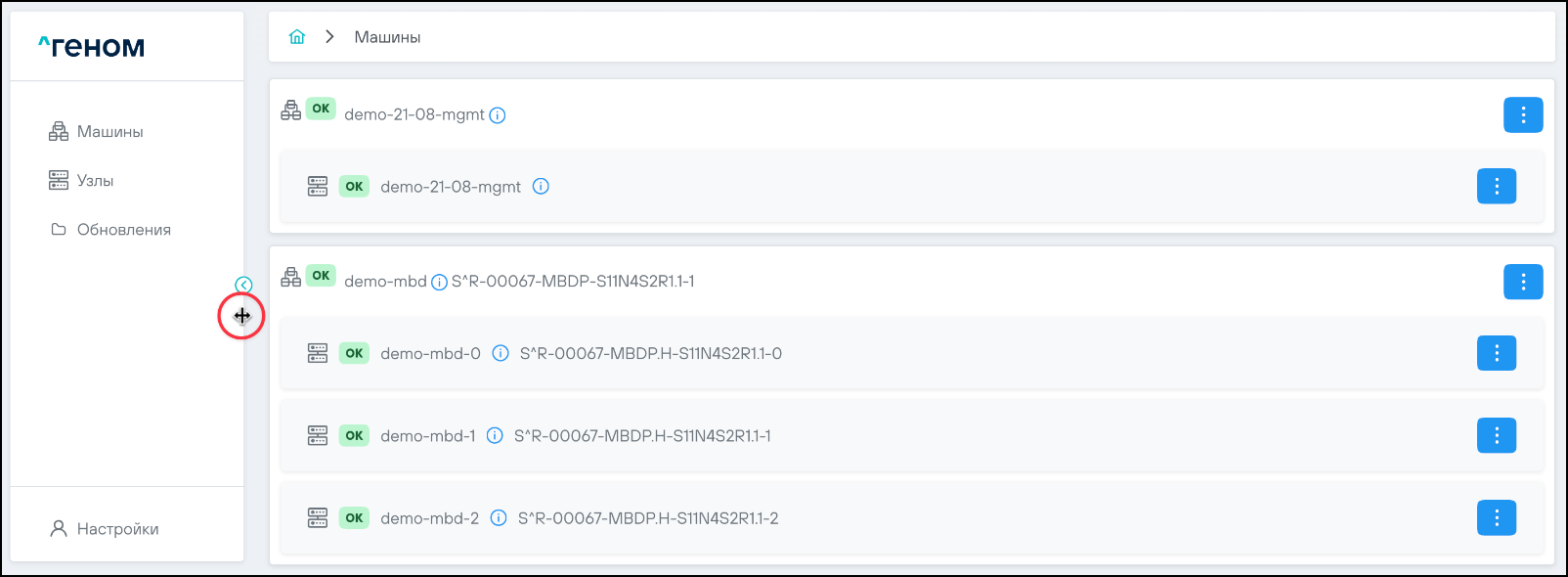

Для раскрытия главного меню нужно нажать на правую границу свёрнутой области главного меню:


Раздел «Машины»

При переходе в браузере по актуальному адресу модуля управления ПО "Скала^р Геном" отобразится главная страница Машины.

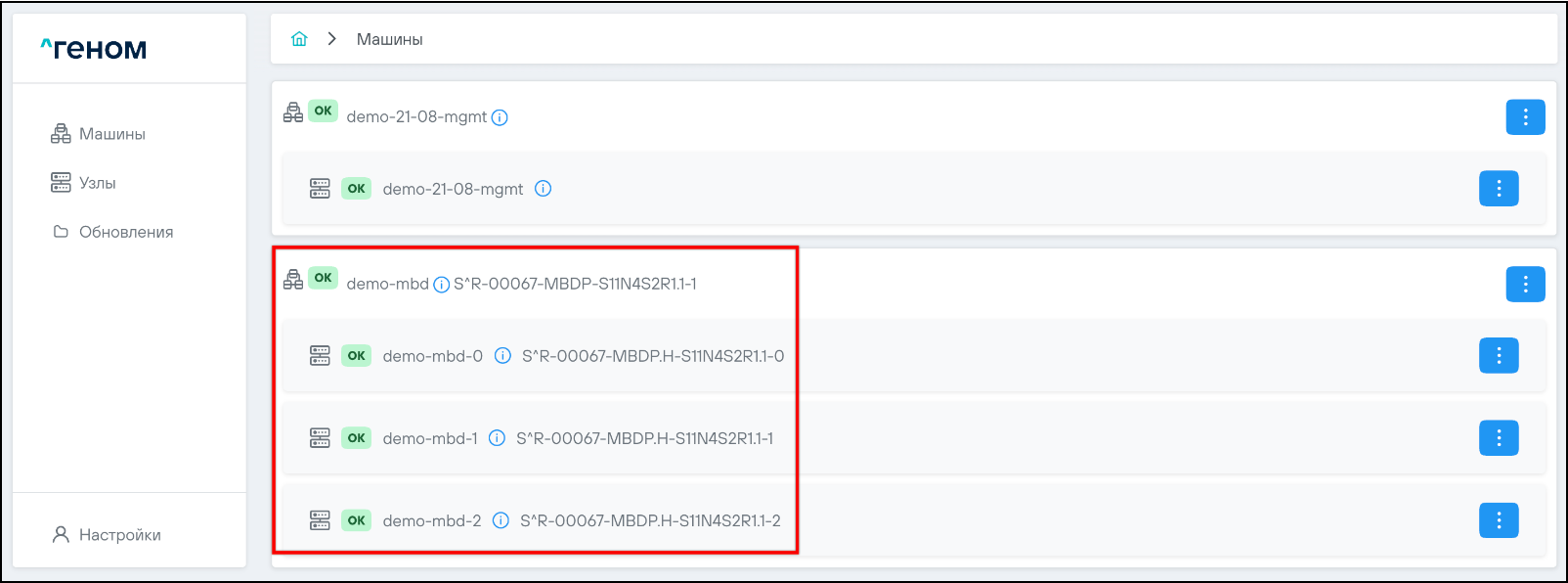

На странице отображается список Машин, которыми управляет экземпляр модуля управления ПО "Скала^р Геном". Для каждой Машины показан список входящих в неё узлов:

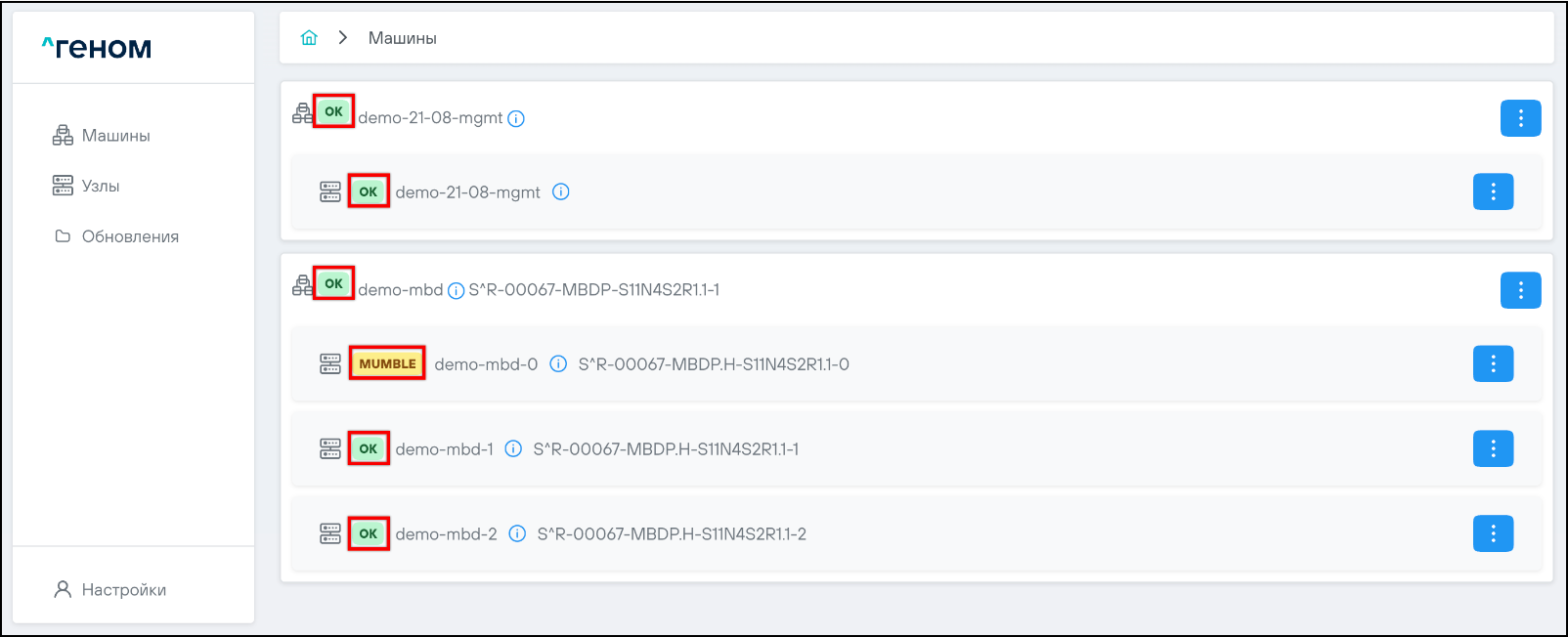

Для Машин и узлов отображаются их актуальные статусы:

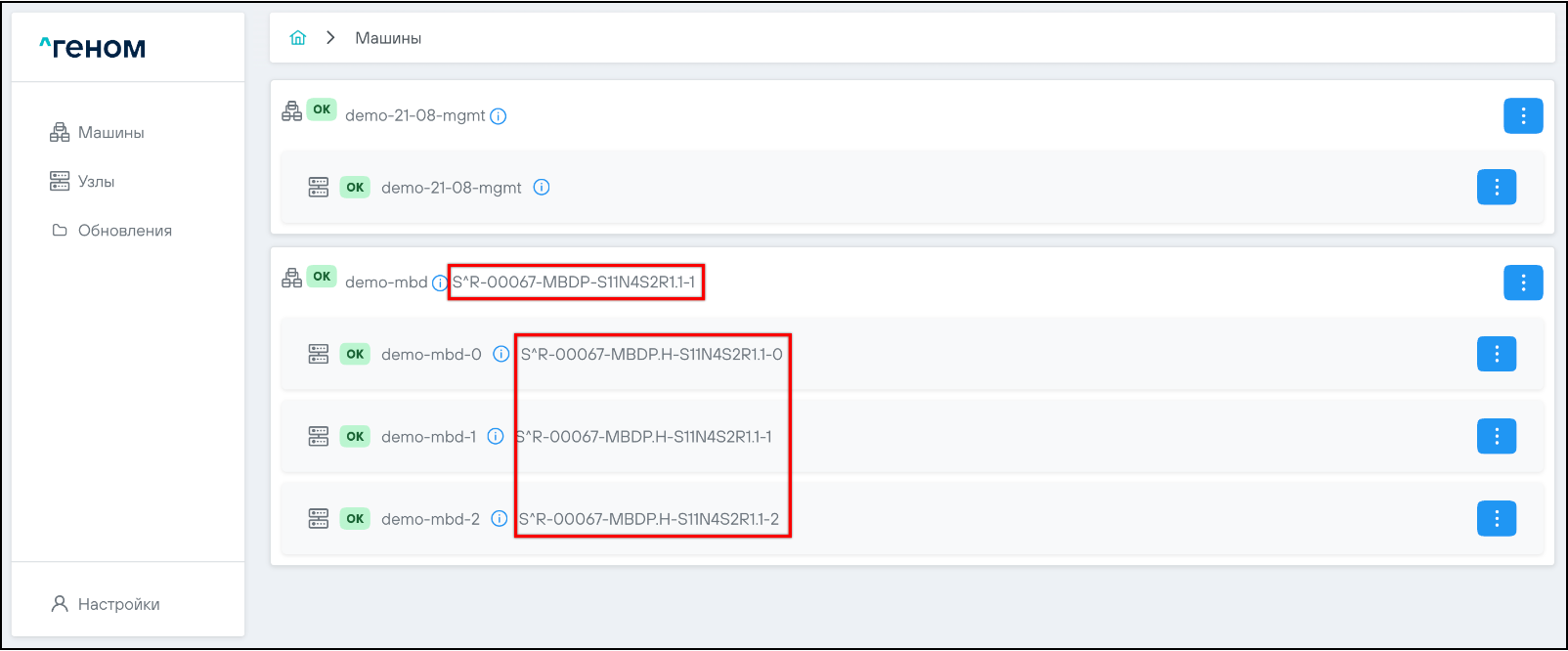

Для Машин и узлов отображаются их серийные номера (при условии, что они были заданы в ПО "Скала^р Геном" на этапе создания ПАК):


  • Для Машины серийный номер задаётся на шаге Общие сведения ПАК:

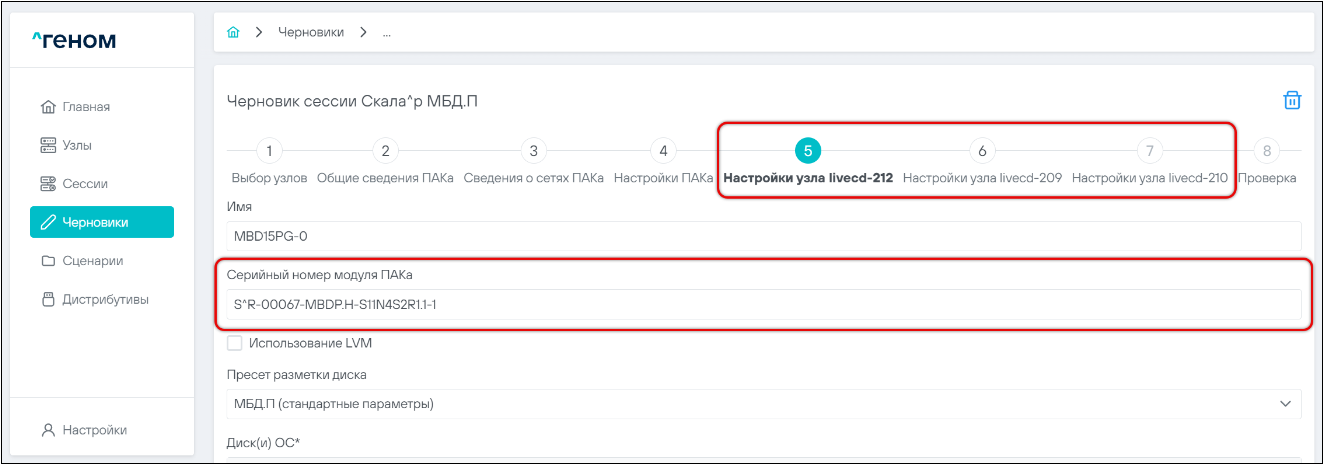

  • Для узлов серийные номера вводятся в процессе выполнения шагов Настройки узла:

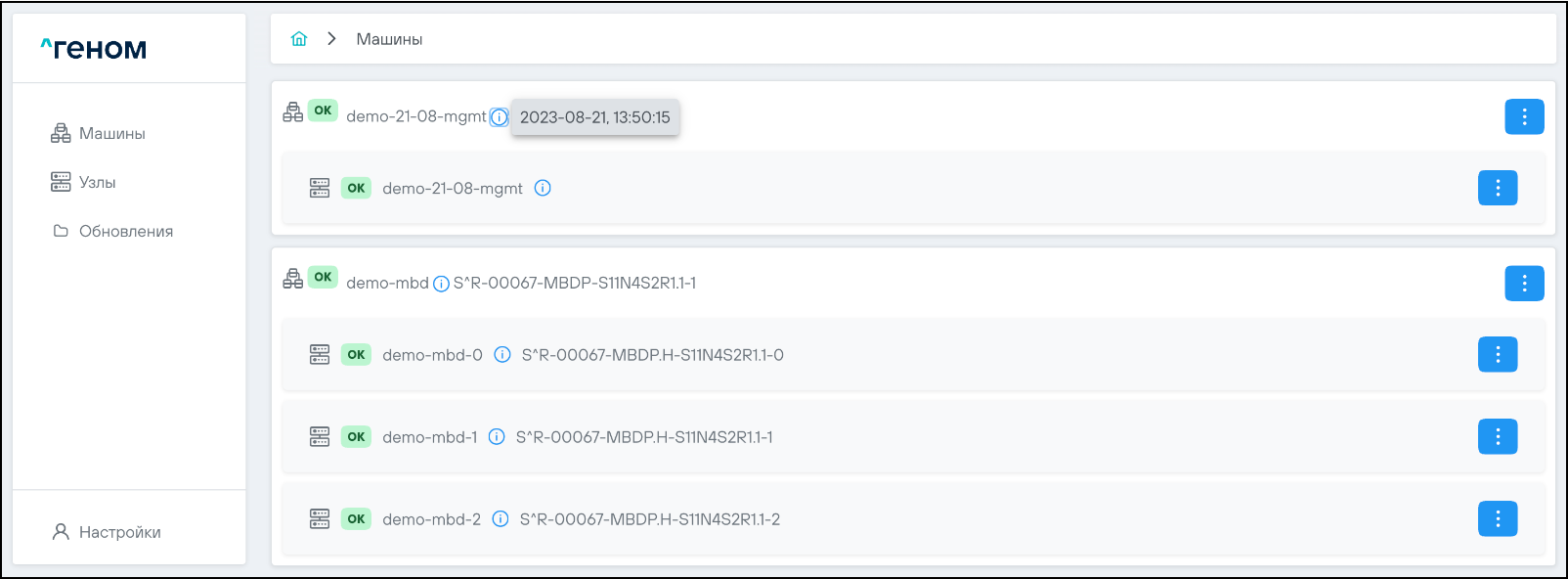

При нажатии на кнопку i справа от имени Машины отобразится дата её создания:

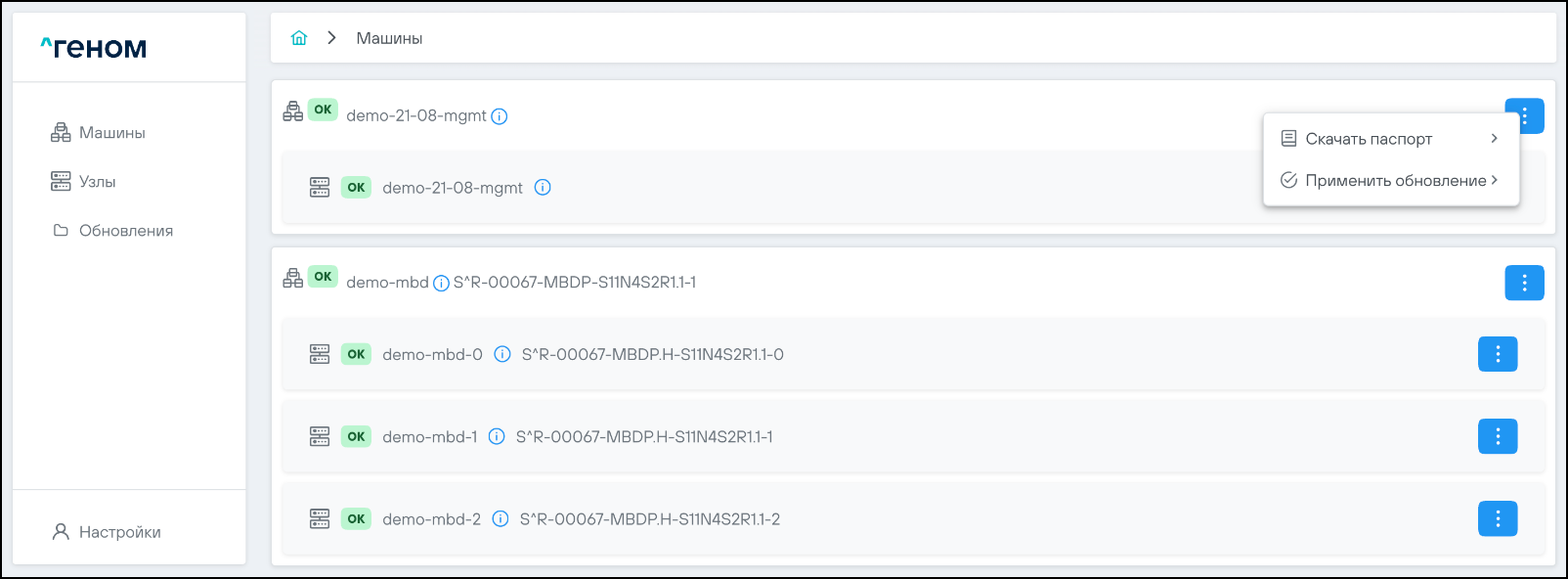

При нажатии соответствующего Машине элемента управления [ ⋮ ] раскрывается меню доступных для данной Машины операций:

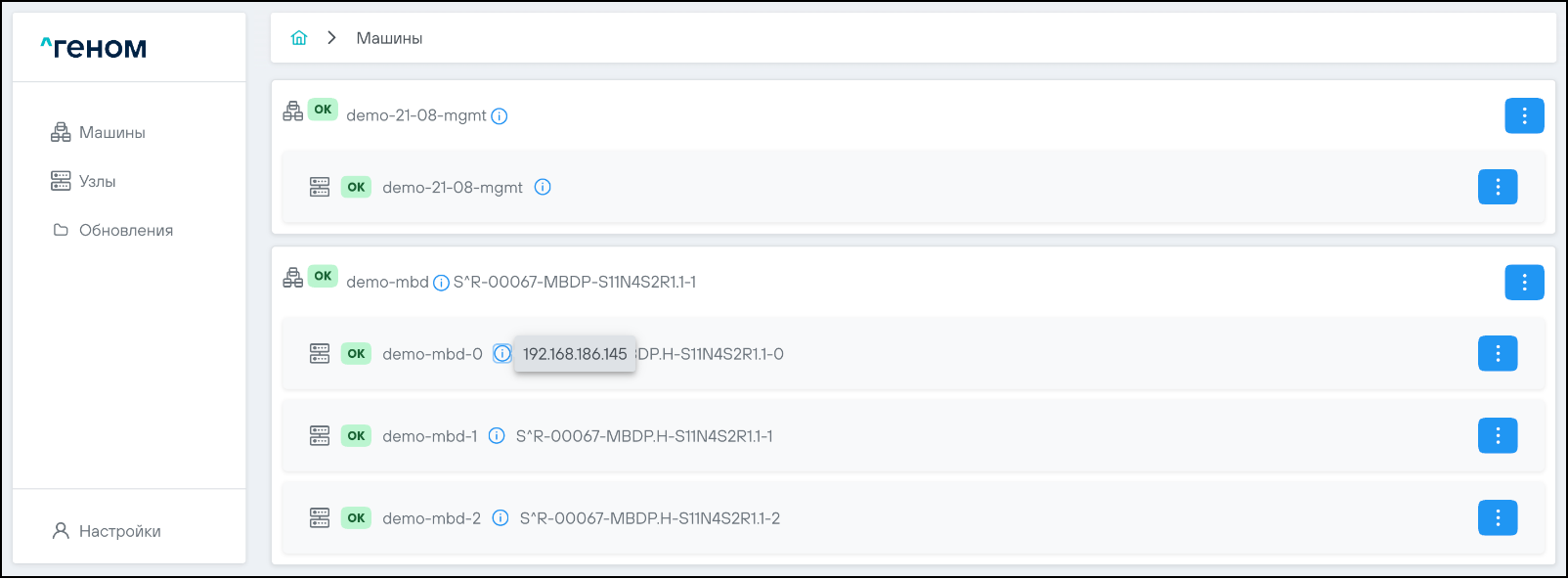

При нажатии на кнопку i справа от имени узла отобразится IP-адрес данного узла:

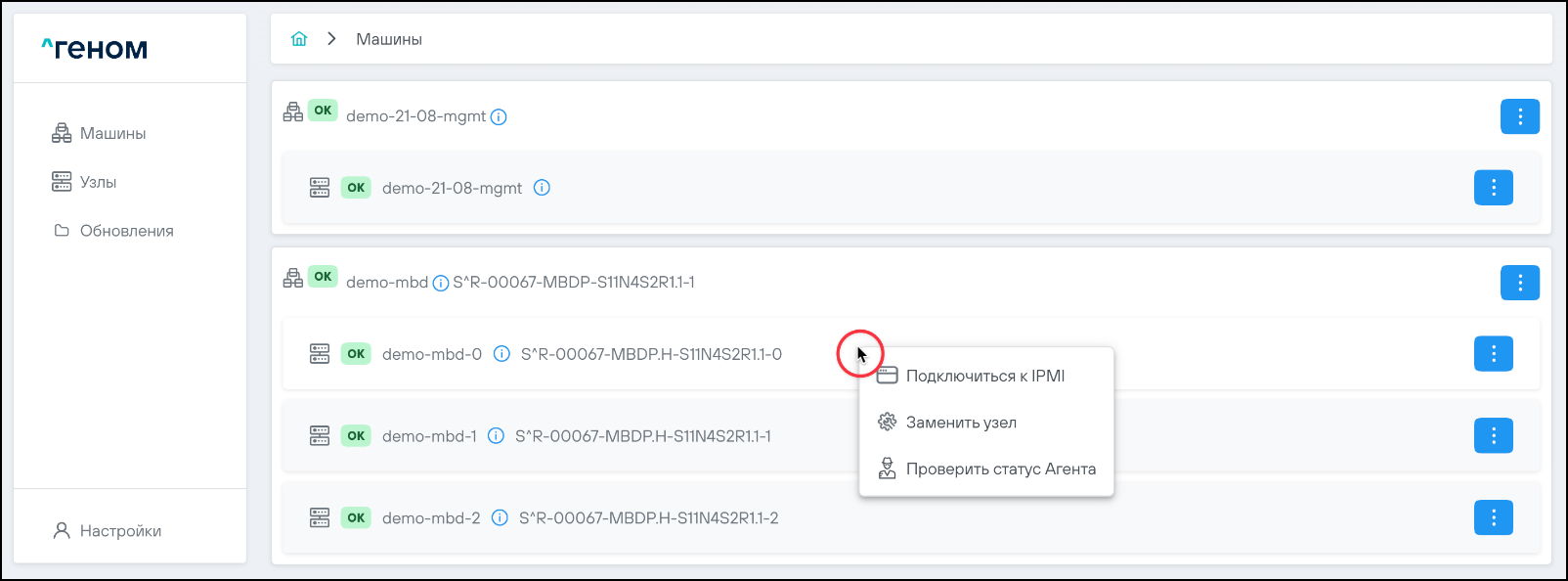

При нажатии соответствующего узлу элемента управления [ ⋮ ] раскрывается меню доступных для данного узла операций:

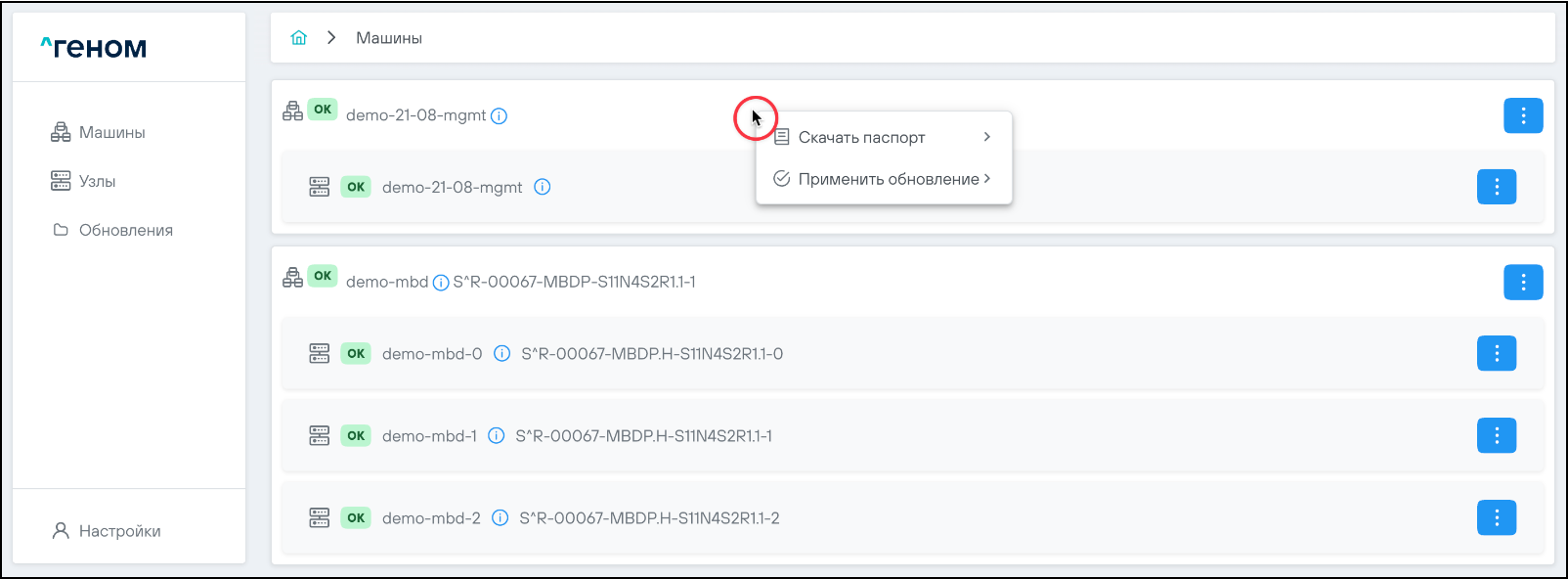

Нажатие правой кнопки мыши в пределах строки Машины или узла также вызывает меню со списком возможных для данного объекта операций:


Порядок подключения к хостам по интерфейсу IPMI представлен в разделе 4, порядок замены узла - в разделе 5, порядок проверки статуса Агента Генома - в подразделе 6.2.5 настоящего Руководства.

Раздел "Узлы"

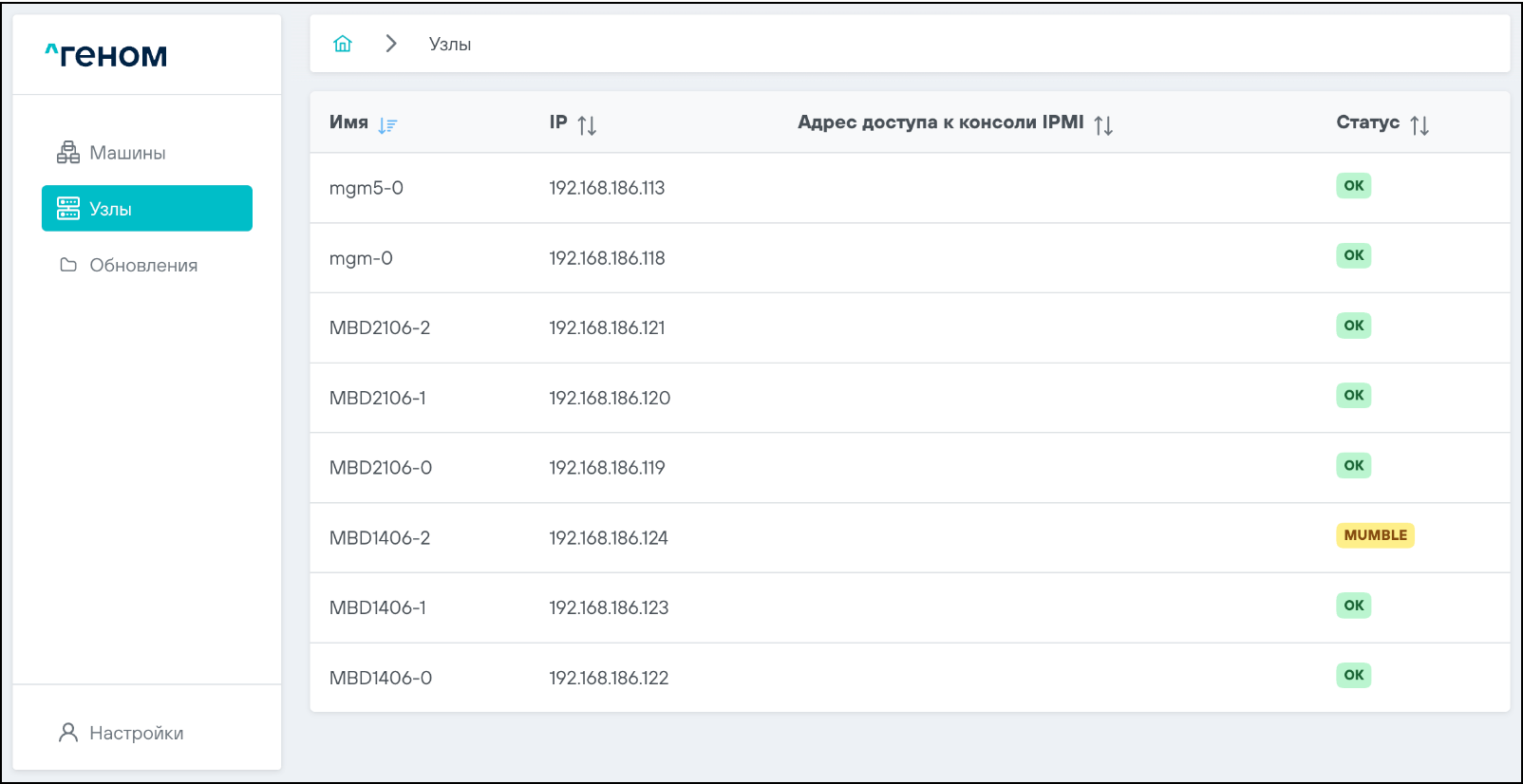

При выборе раздела Узлы отображается список узлов всех Машин с IP-адресами, адресами доступа к консоли IPMI и текущими статусами:


Порядок сортировки узлов можно изменить.

При нажатии на заголовок какого-либо столбца таблицы произойдёт сортировка по данному столбцу. При этом значок сортировки становится синего цвета и показывает направление сортировки:


Повторные нажатия на выделенный заголовок столбца изменяют порядок сортировки.

  • Сортировка по имени узла в прямом алфавитном порядке:


  • Сортировка по имени узла в обратном алфавитном порядке:


Раздел "Обновления"

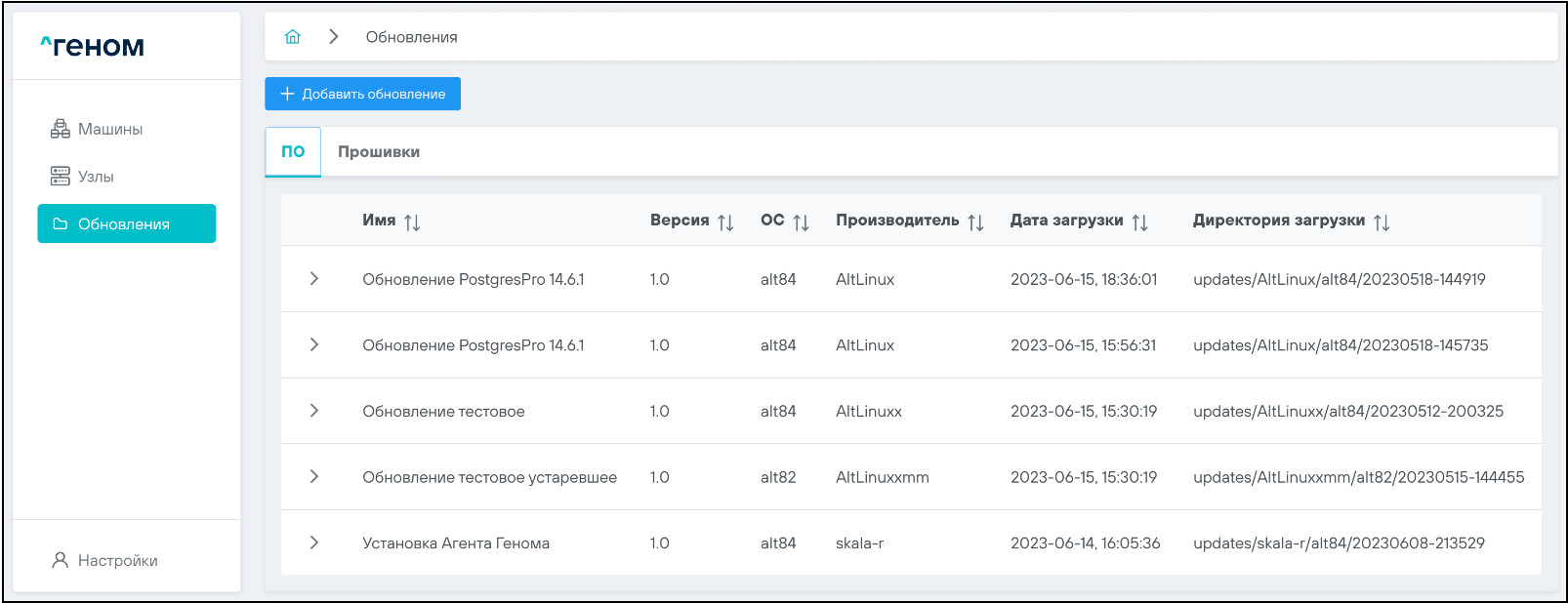

При выборе раздела Обновления открывается страница, на которой отображается две вкладки: ПО и Прошивки.

Каждая вкладка содержит список, содержащий соответствующие загруженные обновления.

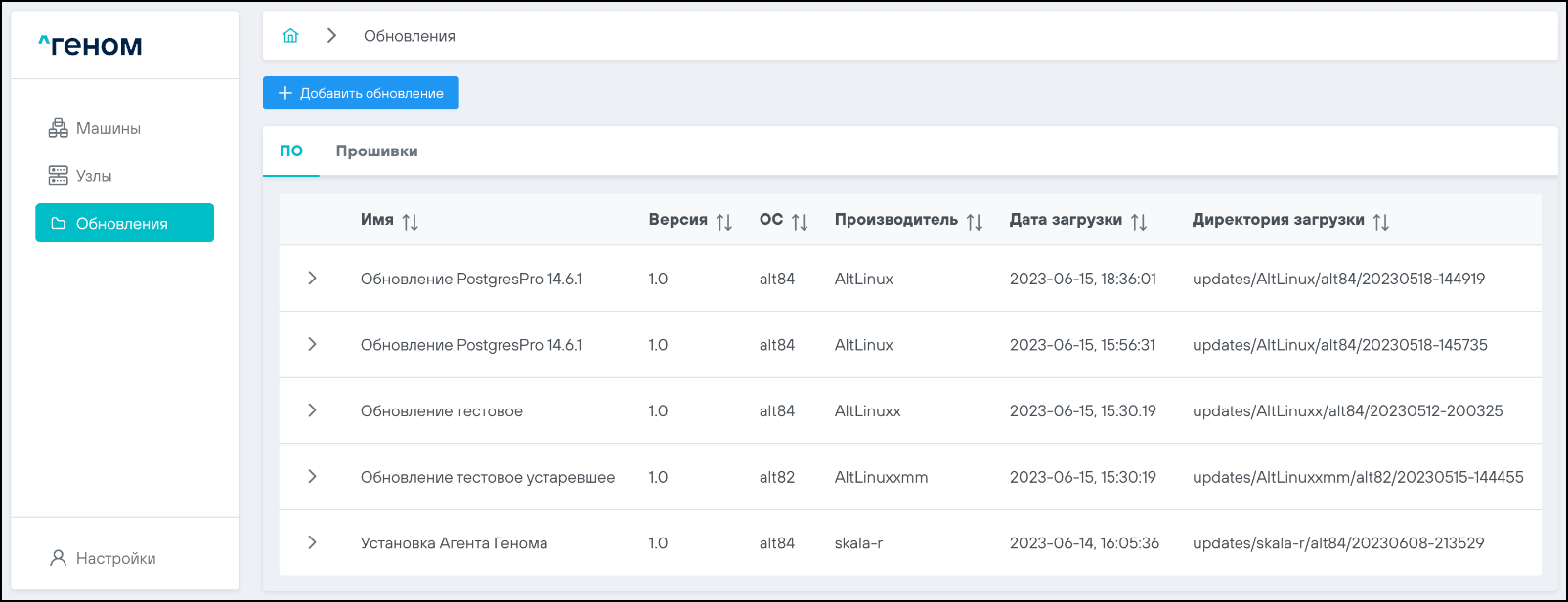

Для обновлений ПО указаны имя, версия, размер, краткое описание, а также дата и директория загрузки:

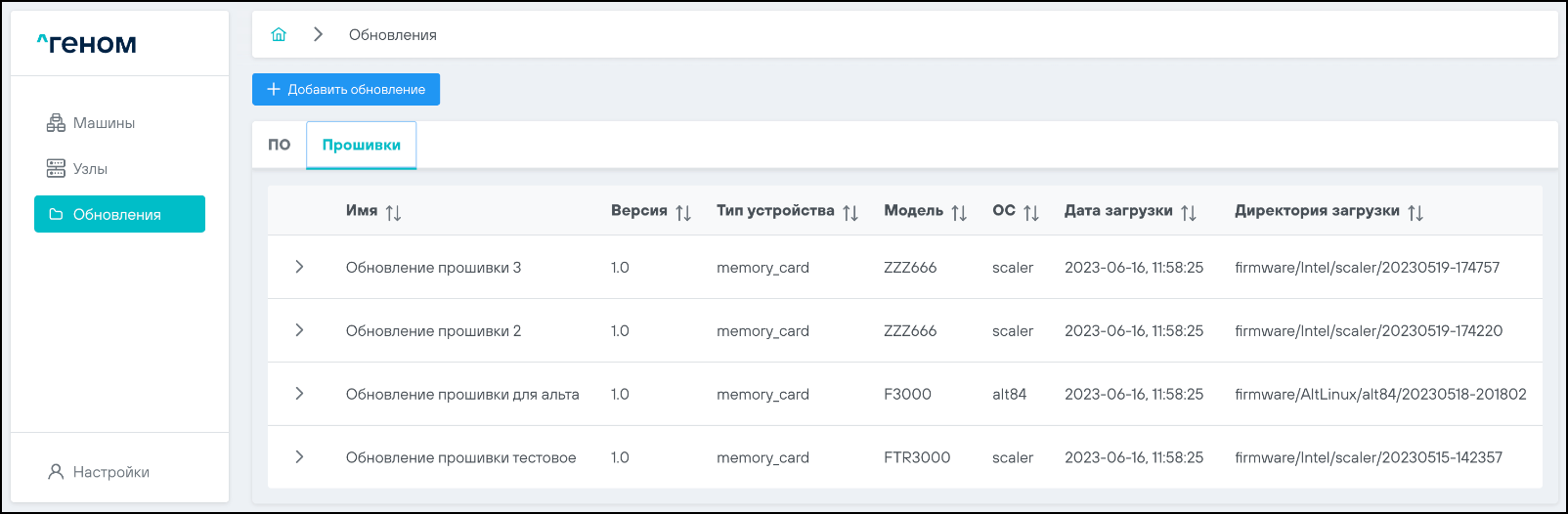

Для обновлений прошивок указаны имя, версия, размер, тип и модель устройства, ОС, а также дата и директория загрузки:


Порядок сортировки обновлений можно изменить. Изменение порядка сортировки обновлений производится аналогично изменению порядка сортировки узлов, описанному в п. 3.2.2 настоящего Руководства.

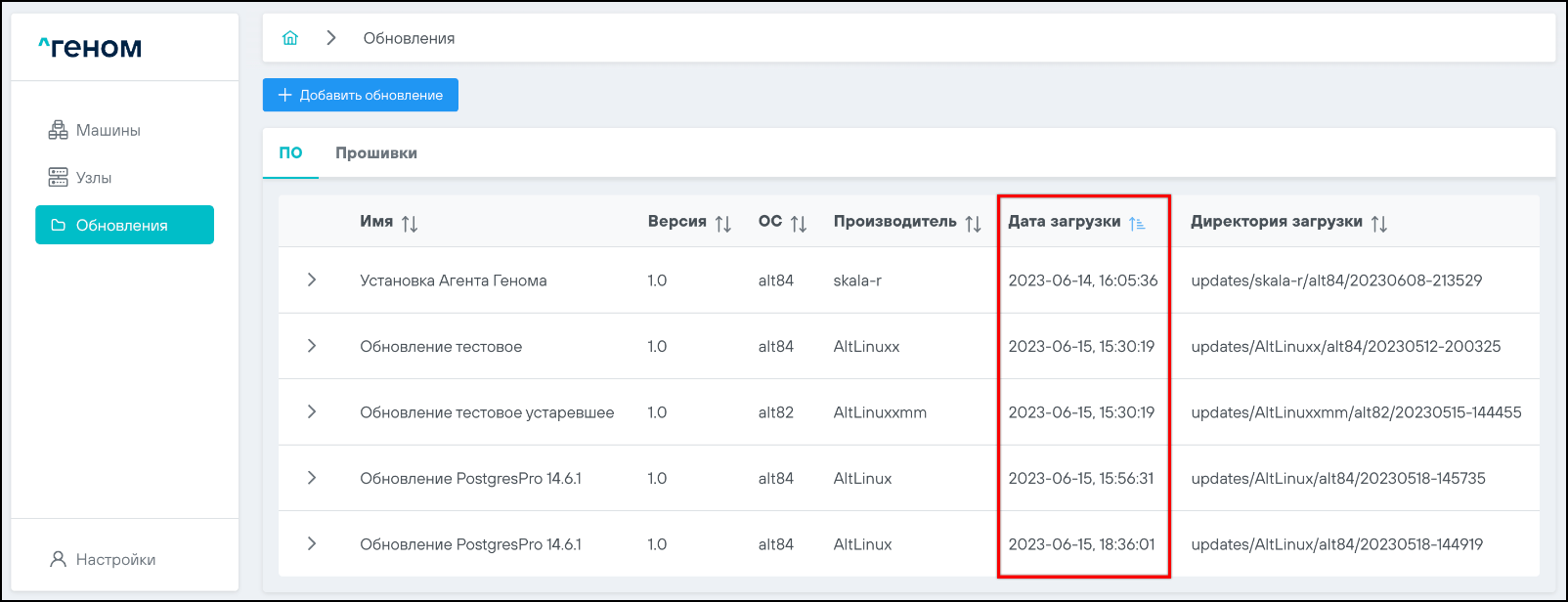

Например, сортировка обновлений по дате загрузки по возрастанию:


Для загрузки новых обновлений используется кнопка Добавить обновление.

Порядок загрузки и установки обновлений представлен в разделе 6 настоящего Руководства.

Раздел "Настройки"

При выборе раздела Настройки в левом нижнем углу интерфейса открывается страница с настройками модуля управления ПО "Скала^р Геном":

image032a

В блоке Настройки можно изменить размер шрифта, тему оформления и вывод даты (часового пояса).

В блоке О программе отображаются версии компонентов ПО «Скала^р Геном».

  • Для изменения шрифта нужно нажать кнопку нужного значения размера из следующего ряда:

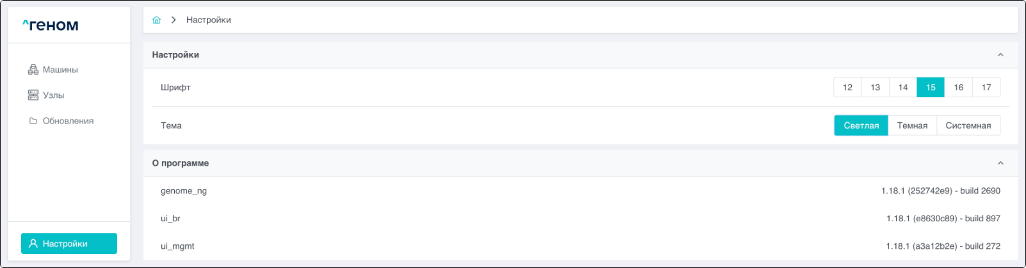

    Новый размер шрифта применяется без дополнительного подтверждения:

    image034a

  • Для изменения темы нужно нажать на соответствующую нужной теме кнопку:

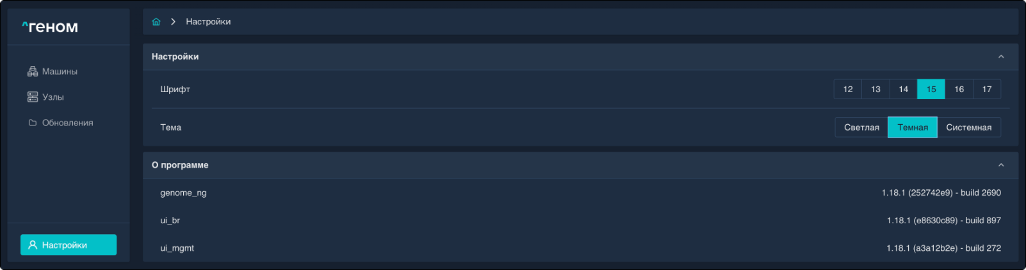

    Новая тема применяется также без дополнительного подтверждения:

    image036a

  • Для изменения отображения даты (часового пояса) нужно нажать на соответствующую кнопку.

Подключение к хостам по интерфейсу IPMI

Для подключения нужно выполнить следующие действия.

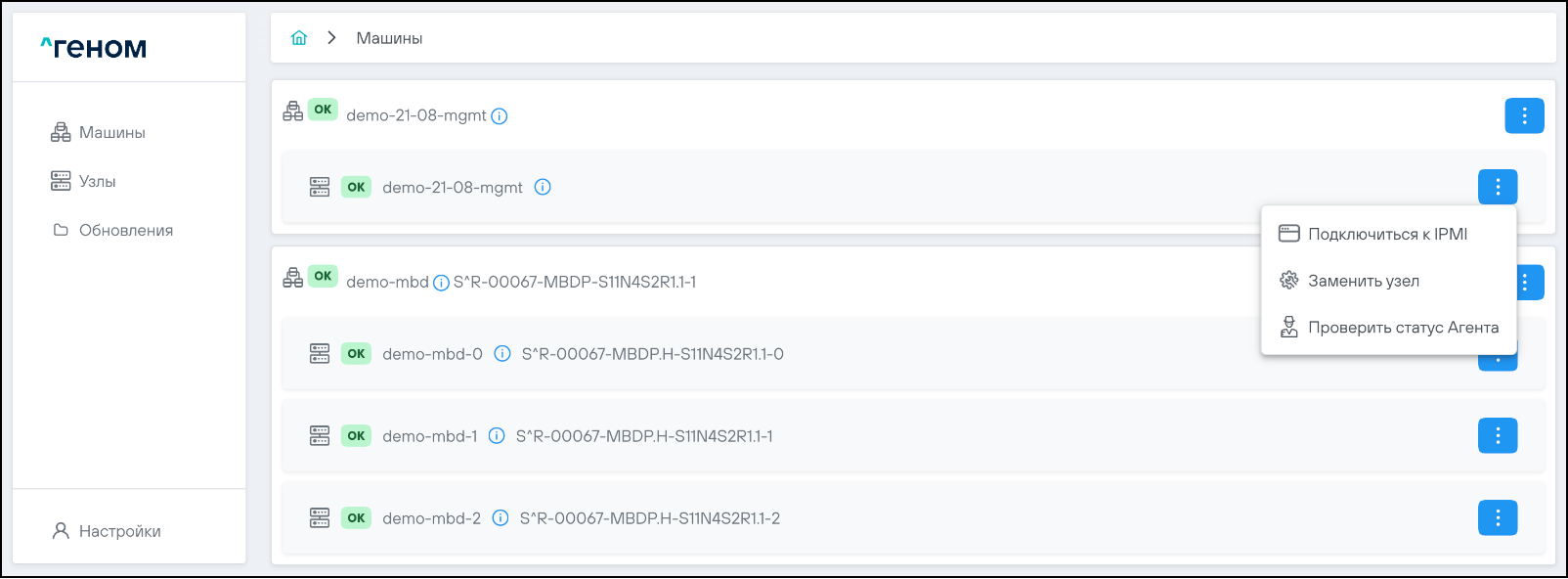

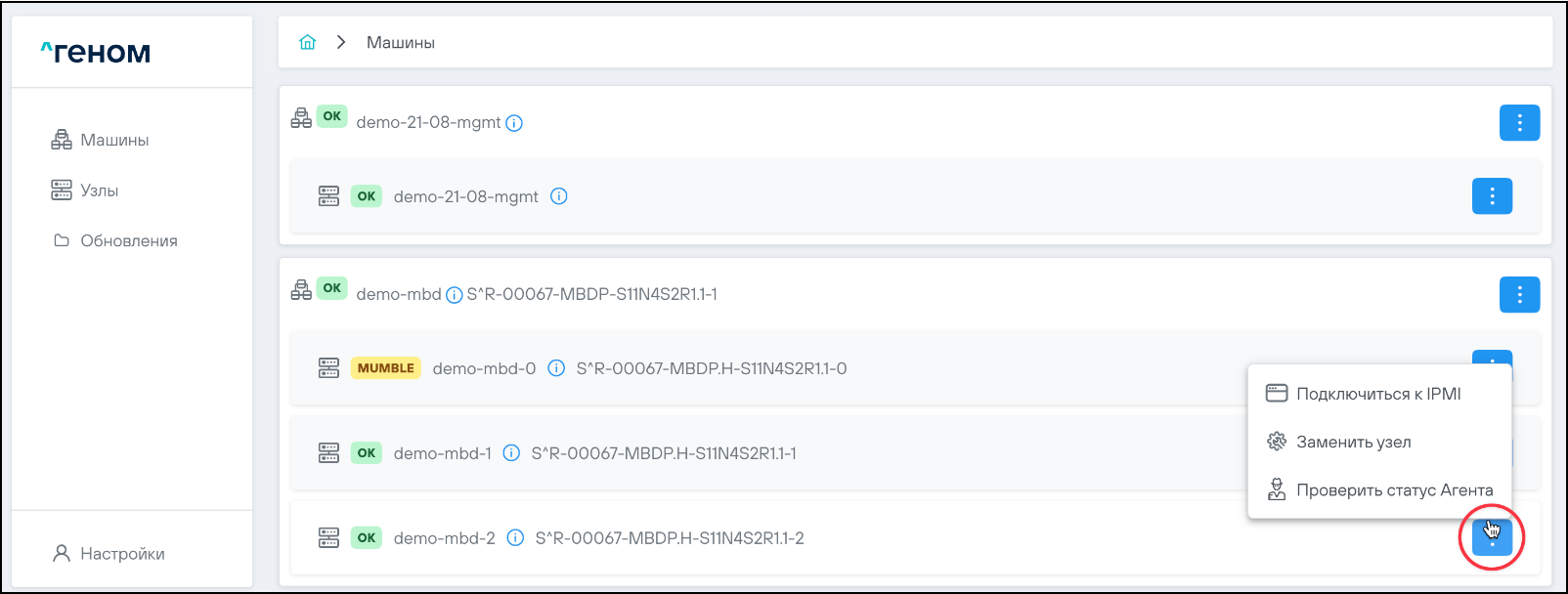

  1. На главной странице нажать на элемент управления [ ⋮ ] для открытия меню доступных для выбранного узла операций:

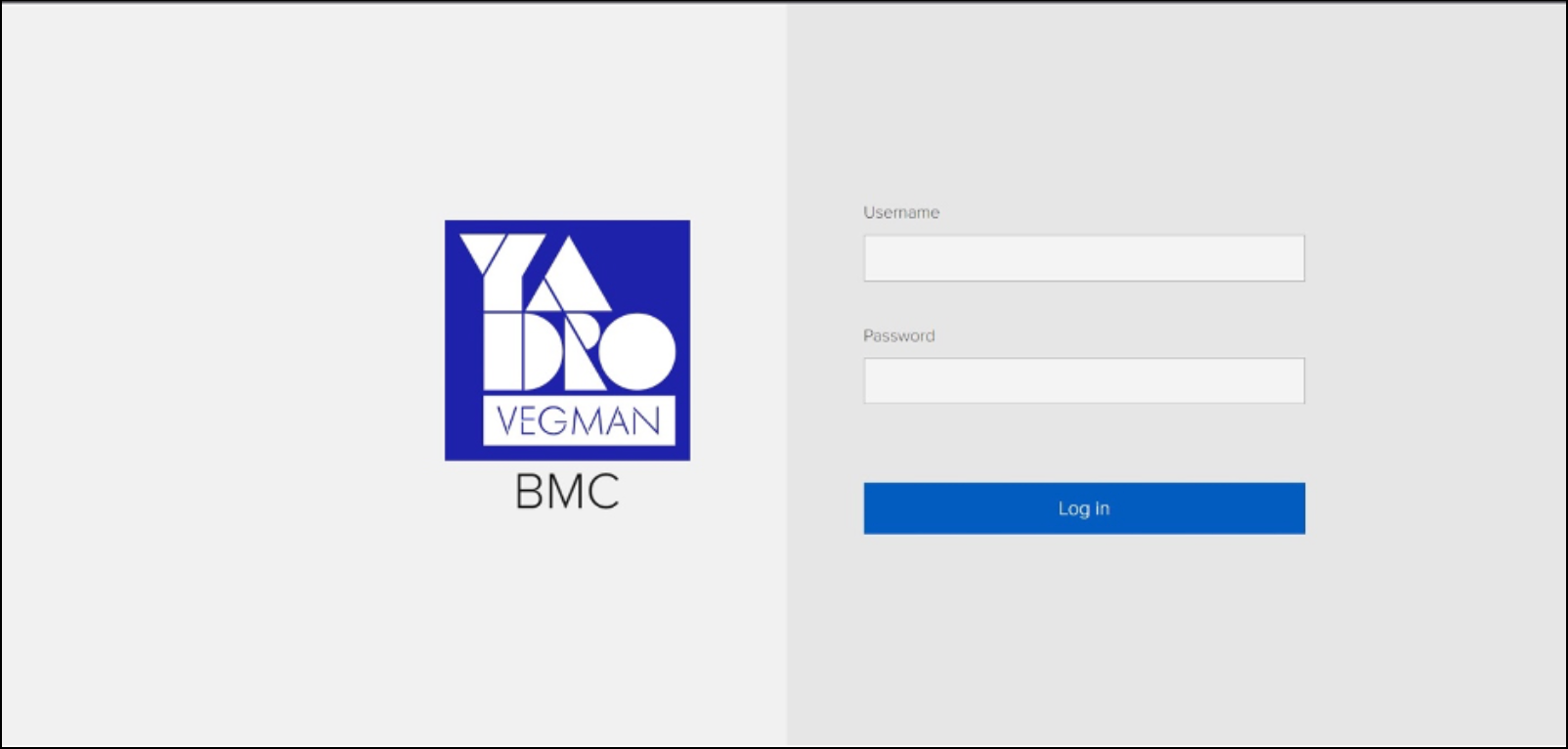

  2. Выбрать пункт Подключиться к IPMI. Откроется окно авторизации:

    Внешний вид и элементы интерфейсов окон панели управления разных производителей аппаратного обеспечения могут отличаться от представленных в данном документе.

  3. В соответствующие поля окна ввести логин и пароль доступа, нажать кнопку Log in.

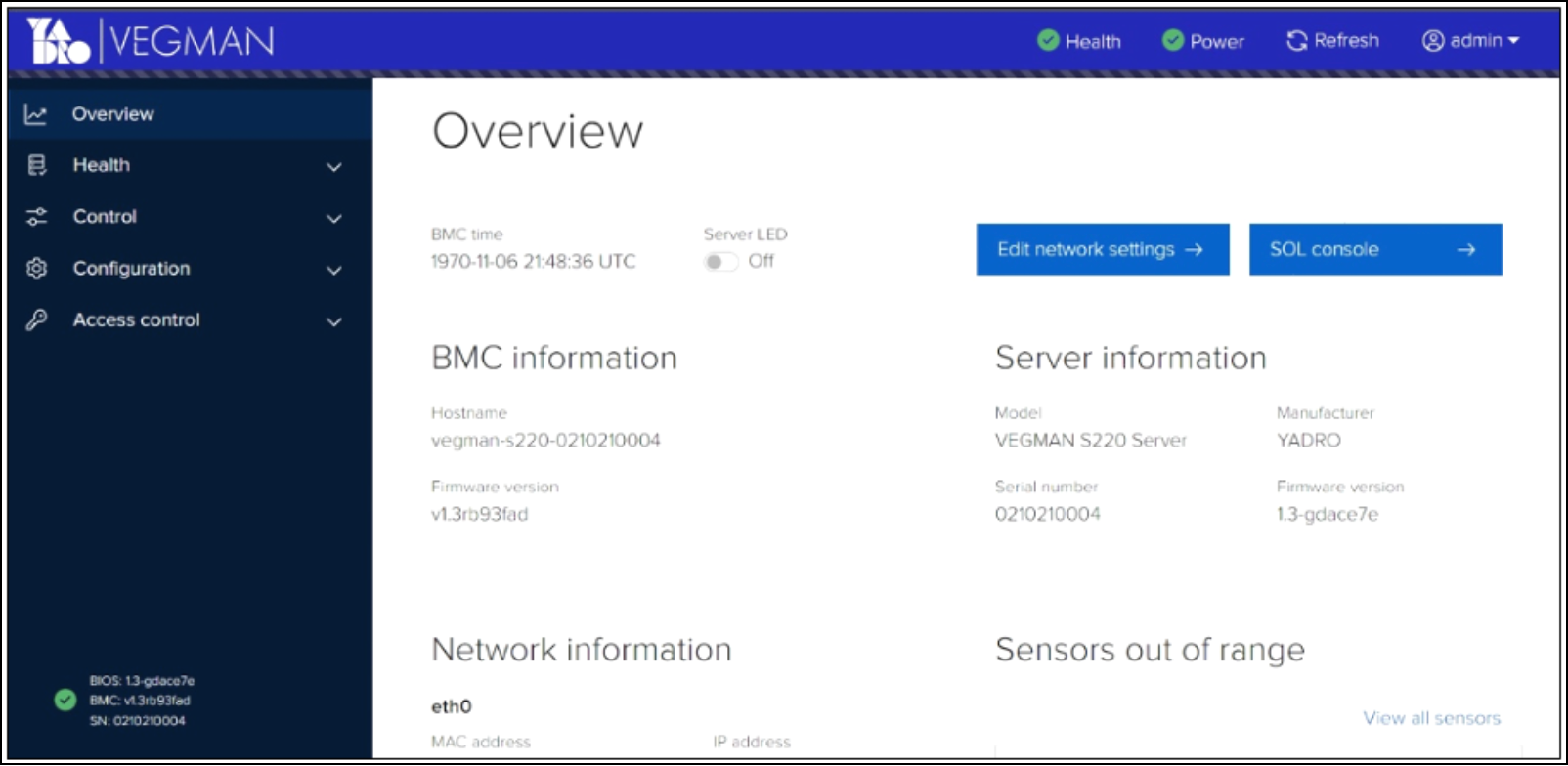

    Откроется окно панели управления:


  4. Развернуть пункт главного меню, выбрать подпункт Control.

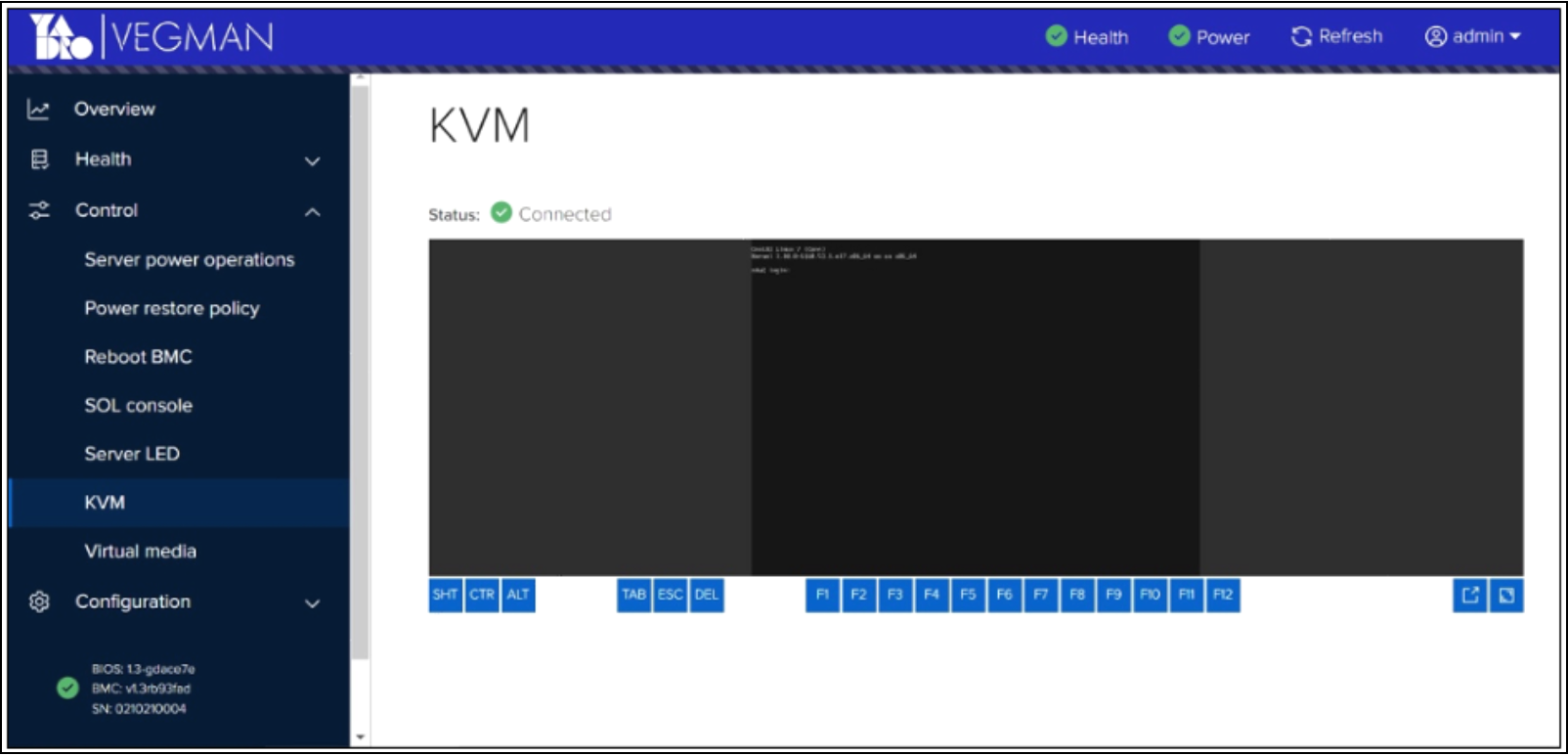

    Запустится веб-консоль KVM с командной строкой:


    В командную строку ввести логин и пароль доступа.

    Отобразится содержимое корневой директории хоста.

Посредством доступа к Машине по интерфейсу IPMI доступны следующие действия по управлению жизненным циклом модулей в составе Машины:

  • обновление загрузчиков ОС;

  • установка загруженных из ПО «Скала^р Геном» обновлений;

  • изменение сетевой конфигурации;

  • обнаружение проблем, приведших к потере сетевого доступа к ОС по SSH.

Замена узла

  1. Произвести подготовку и коммутацию сервера из ЗИПа, предназначенного для замены.

  2. Перейти на страницу *Машины.

  3. Найти необходимый для замены узел.

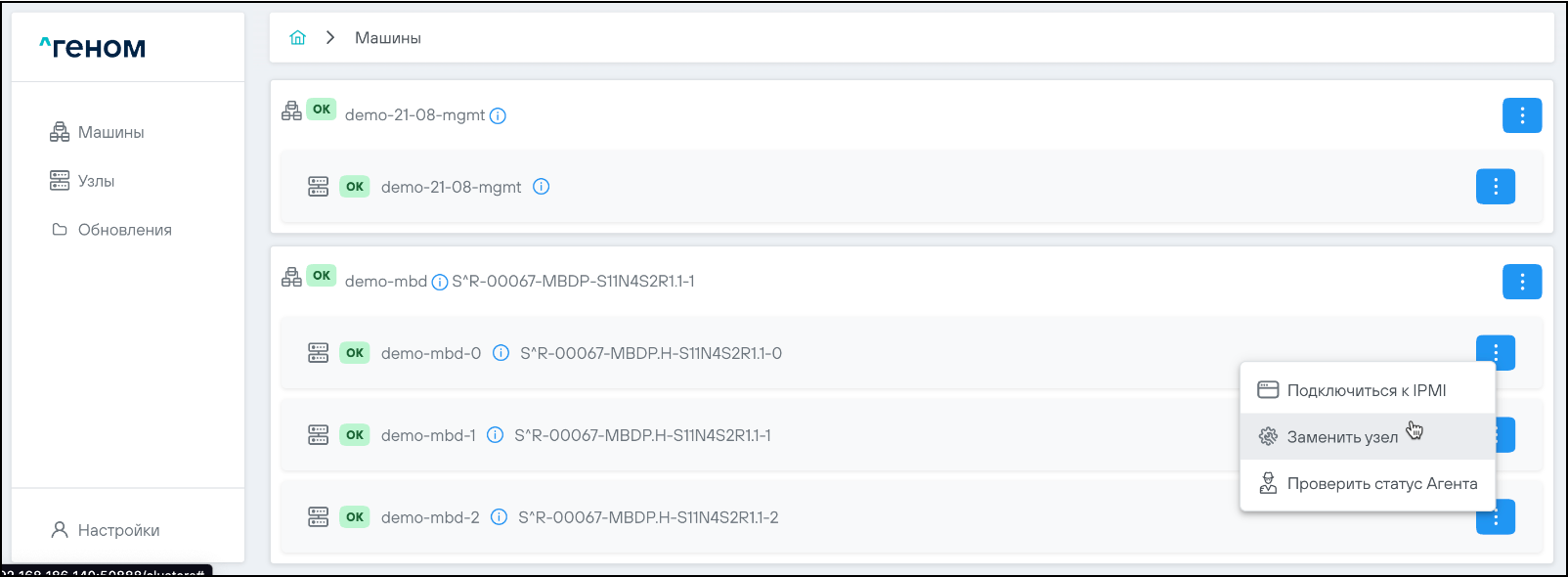

  4. Нажать на элемент управления [ ⋮ ] для открытия меню доступных для данного узла операций:


  5. Выбрать пункт Заменить узел.

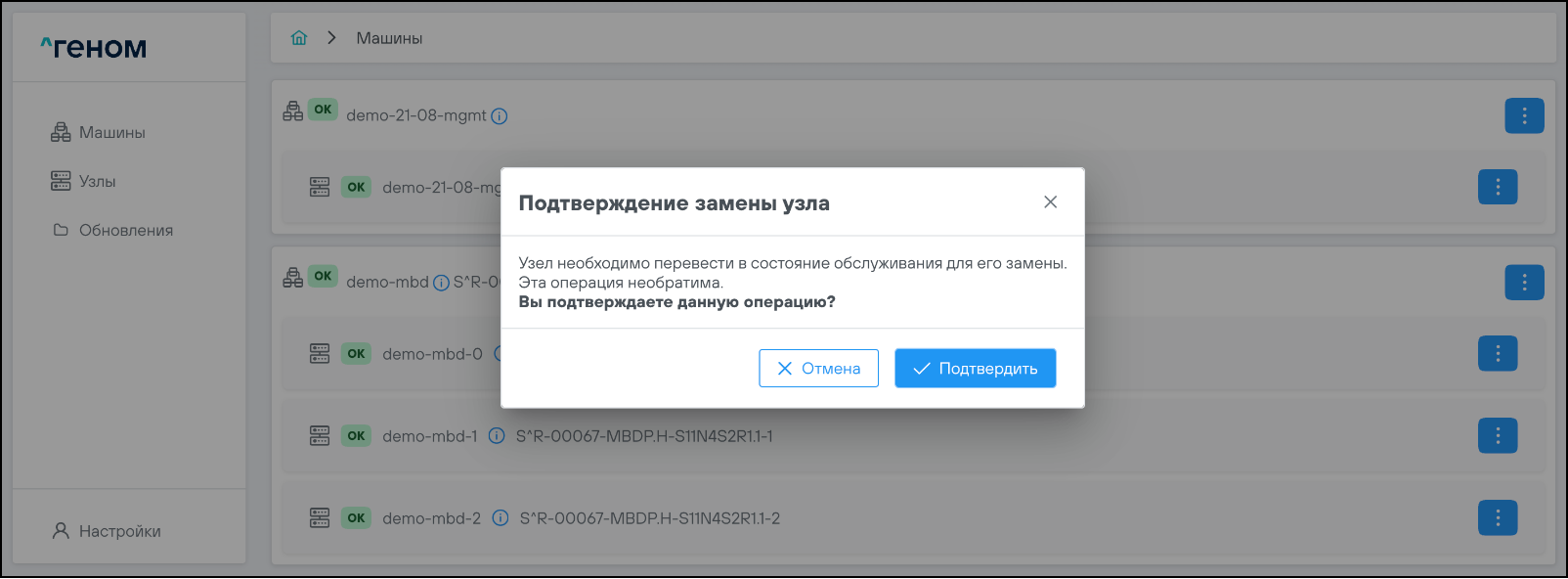

    Появится окно подтверждения перевода узла в режим обслуживания:


  6. Нажать кнопку Подтвердить.

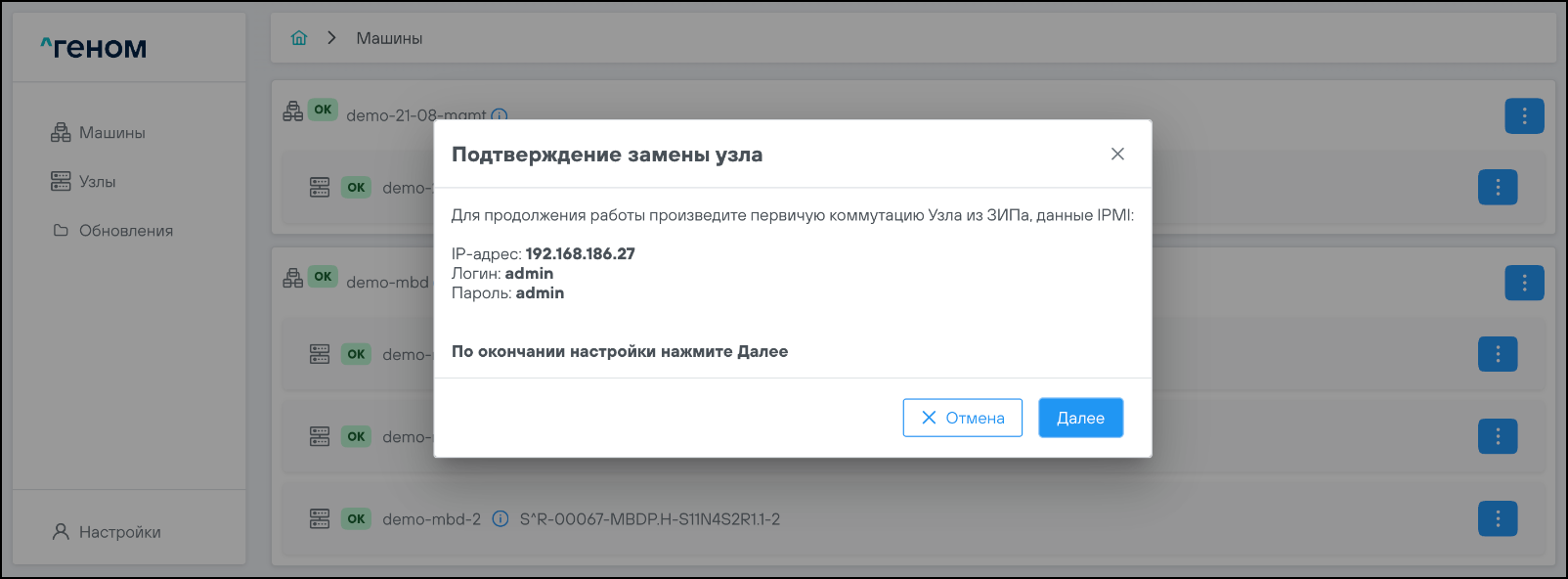

  7. Появится следующее диалоговое окно:


    В соответствующих полях диалогового окна отображаются IP-адрес, логин и пароль, заданные в процессе выполнения шага 1 настоящего раздела.

  8. Нажать кнопку Далее.

    Произойдёт переход к окну развертывания нового узла в интерфейсе ПО "Скала^р Геном":

  9. Запустить узел, подготовленный на шаге 1 настоящего раздела и дождаться его загрузки.

  10. После загрузки узла диалоговое окно Развертывание нового узла сменяется на сценарий Скала^р МБД - замена Узла:

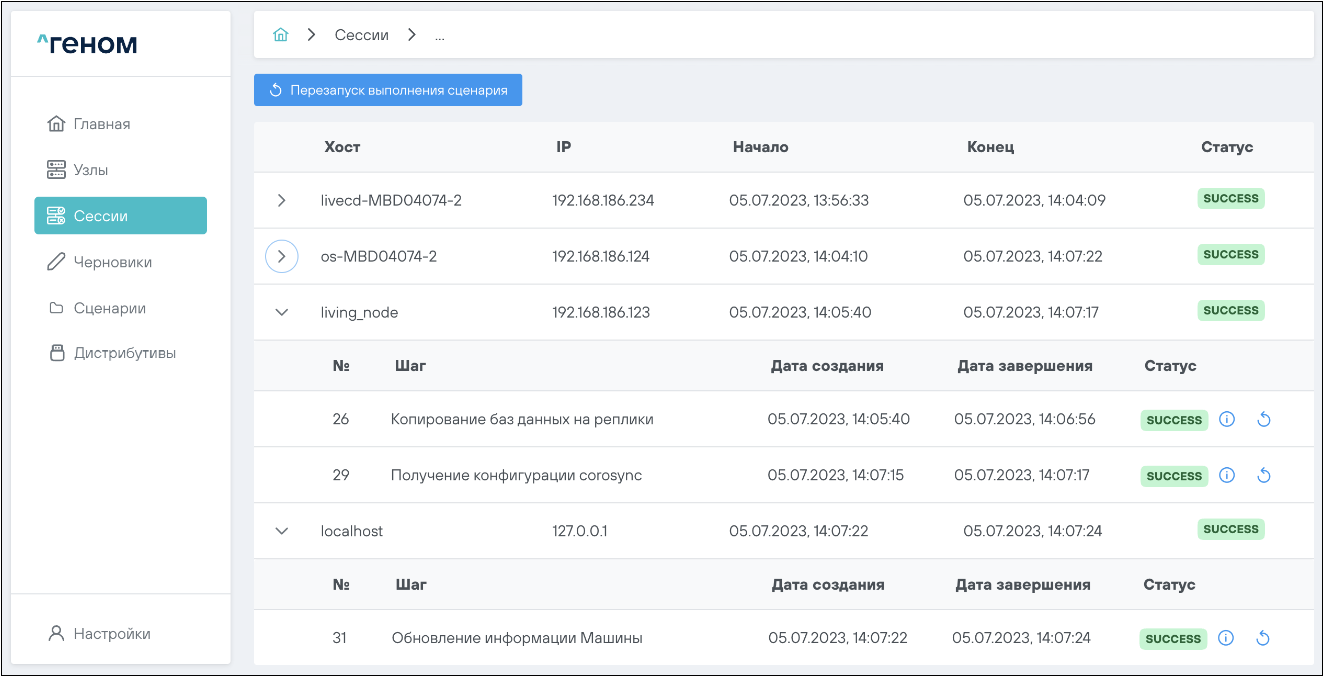

  11. Дождаться завершения выполнения сценария:


  12. Открыть модуль управления ПО "Скала^р Геном" и в разделе Машины найти Машину МБД.П с замененным узлом.

    Все узлы у Машины должны быть в статусе OK.


Загрузка и установка обновлений

Загрузка обновлений

  1. Перейти на страницу Обновления.


    На странице отображаются две вкладки: ПО и Прошивки.

    Каждая вкладка содержит список, содержащий соответствующие загруженные обновления.

  2. Для загрузки обновления нажать кнопку Добавить обновление на соответствующей обновлению вкладке.

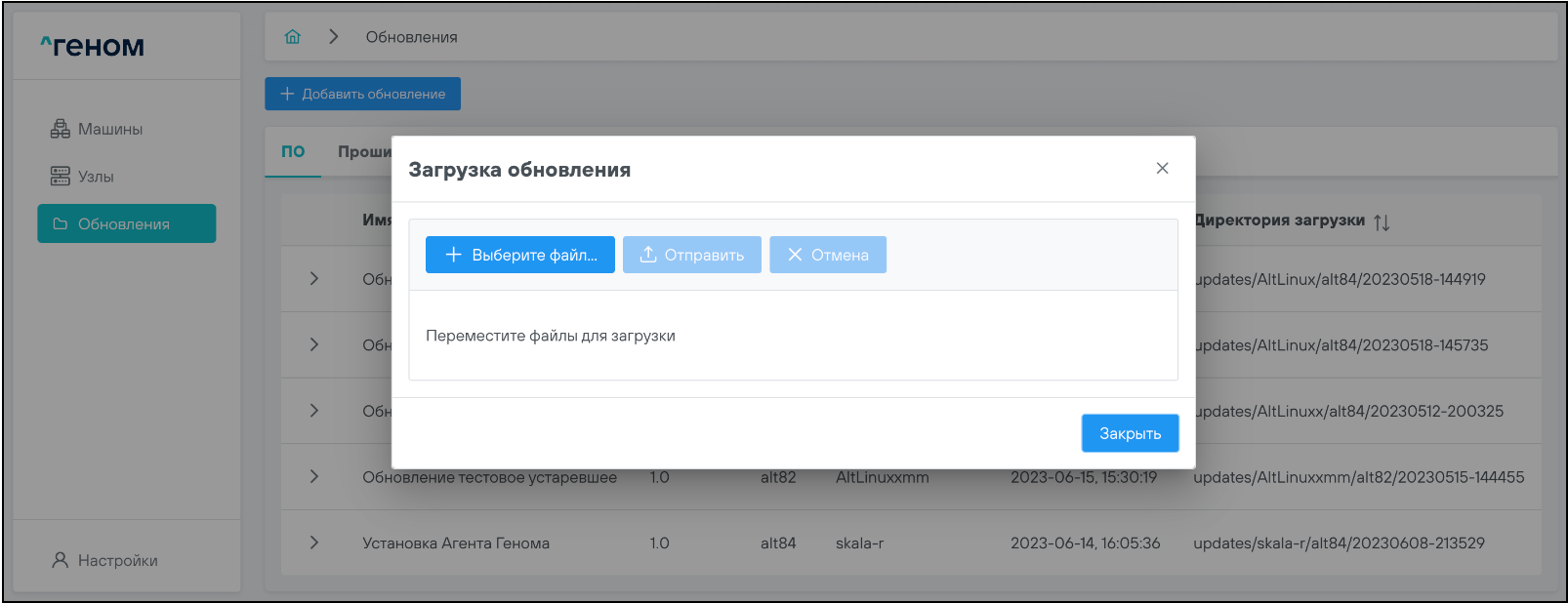

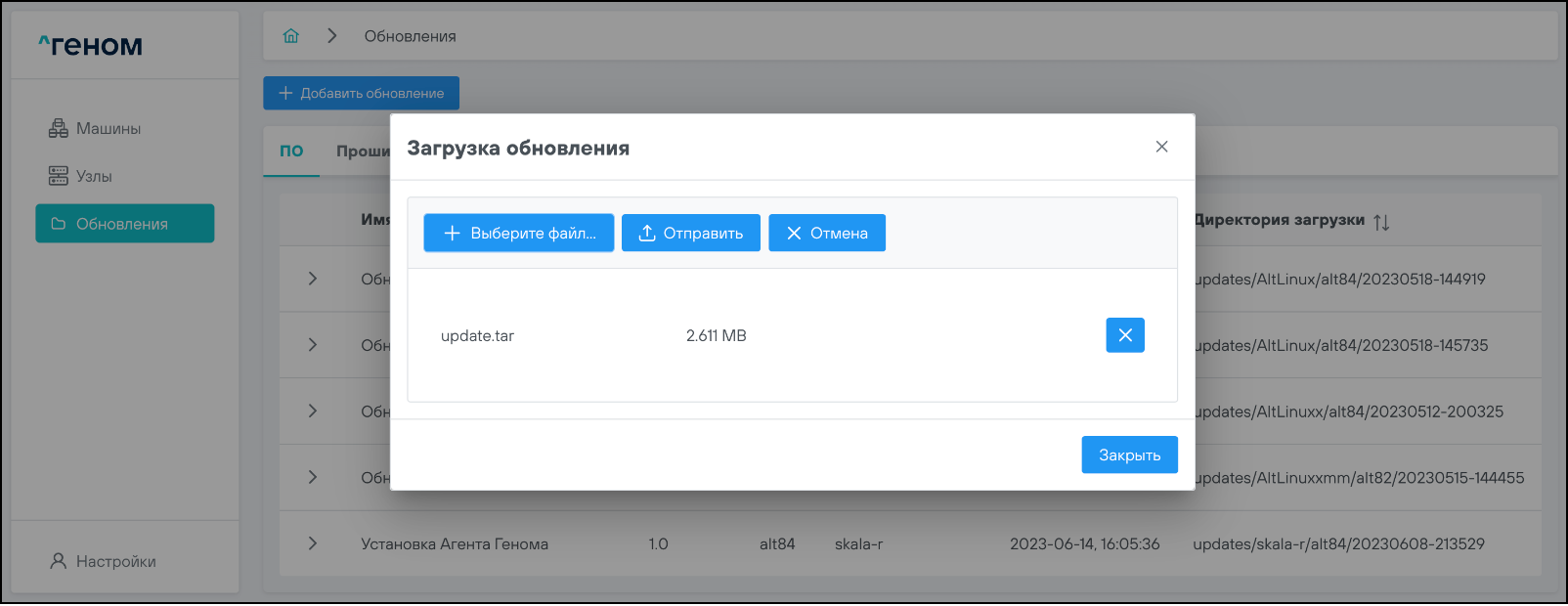

  3. В окне загрузки обновления нажать кнопку Выберите файл….


  4. Выбрать необходимый для загрузки файл обновления и нажать кнопку Отправить.

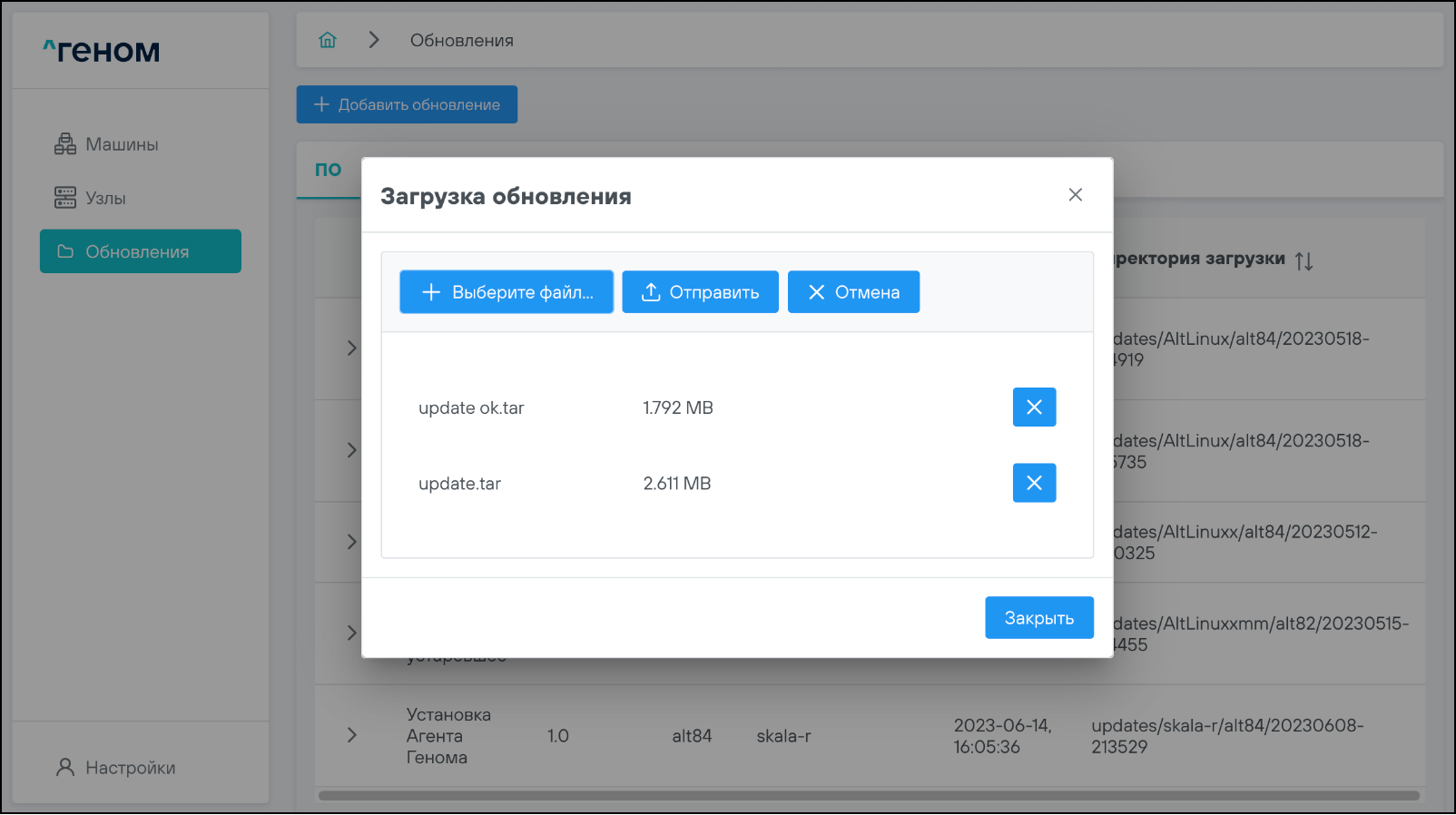

    Возможна загрузка нескольких файлов одновременно:

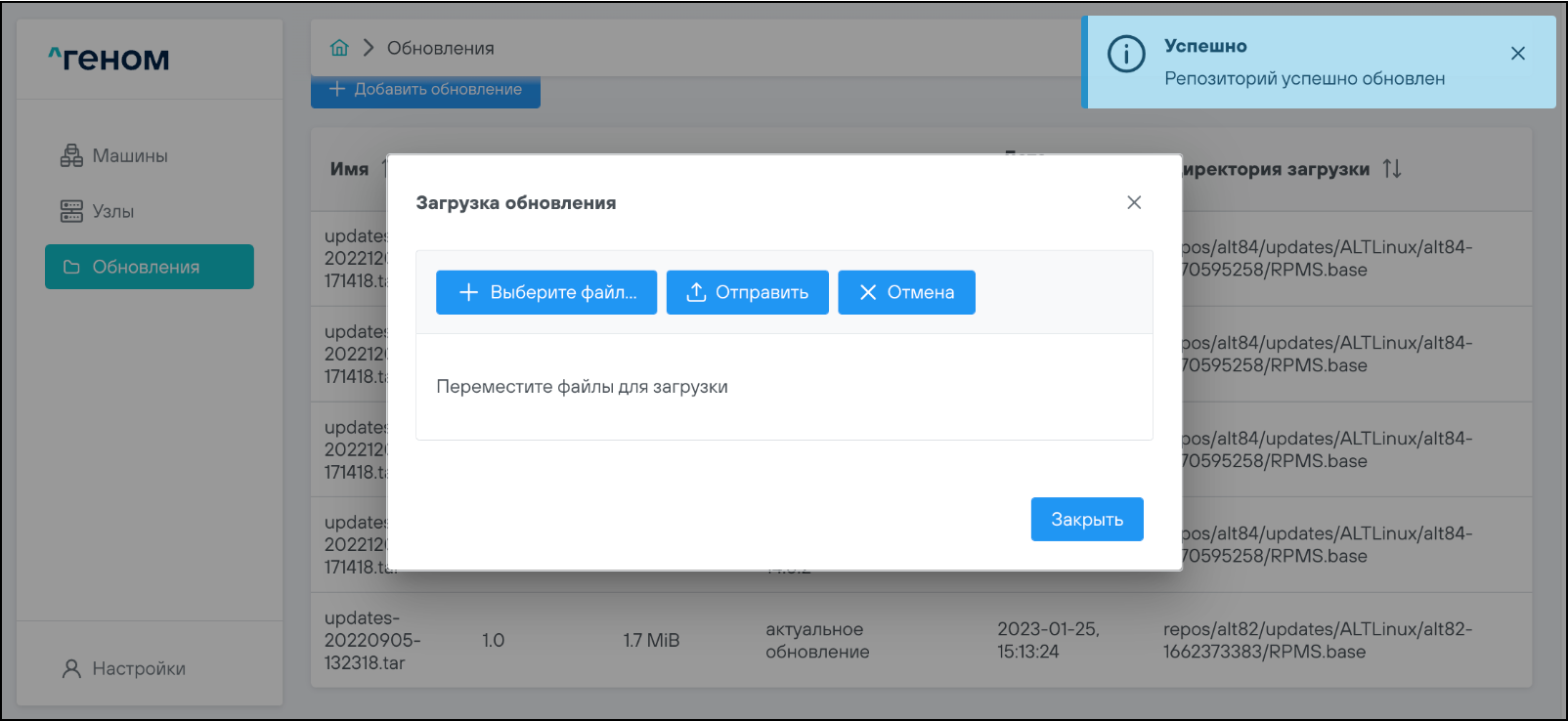

    • Если проверка и загрузка файлов прошли успешно, появится всплывающее сообщение об успешном обновлении репозитория:


      Загруженные обновления отобразятся в списке доступных для установки.

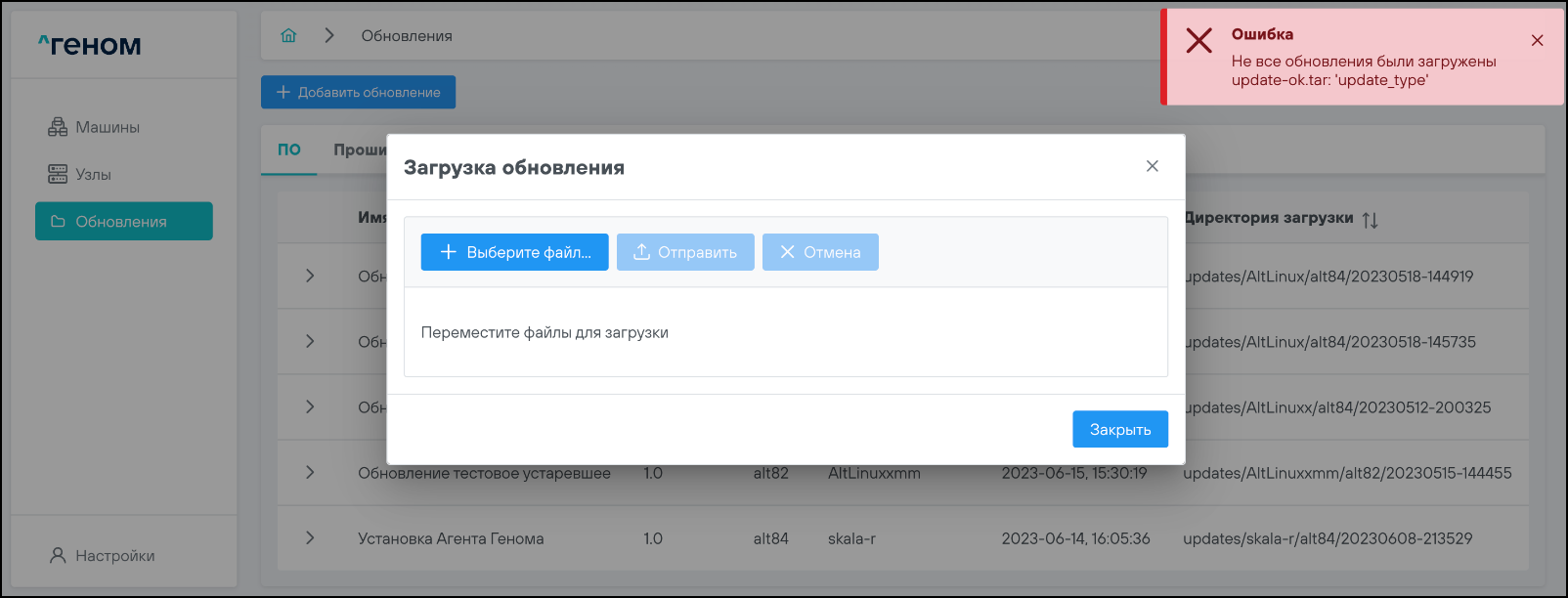

    • Если при проверке файла возникла ошибка, появится всплывающее сообщение с детализацией ошибки:

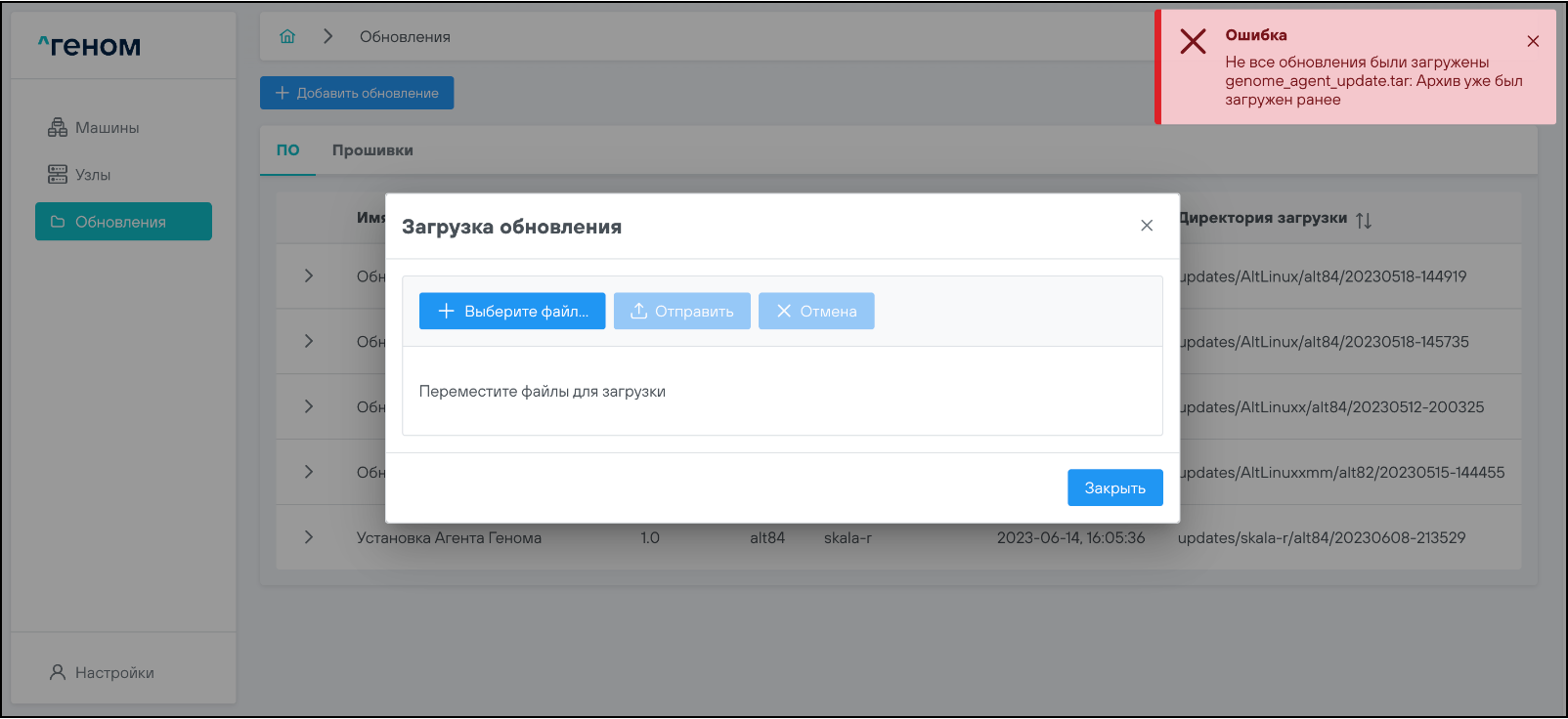

    • Если обновление было загружено ранее, появится соответствующее всплывающее сообщение:


    • Загрузка Агента Генома

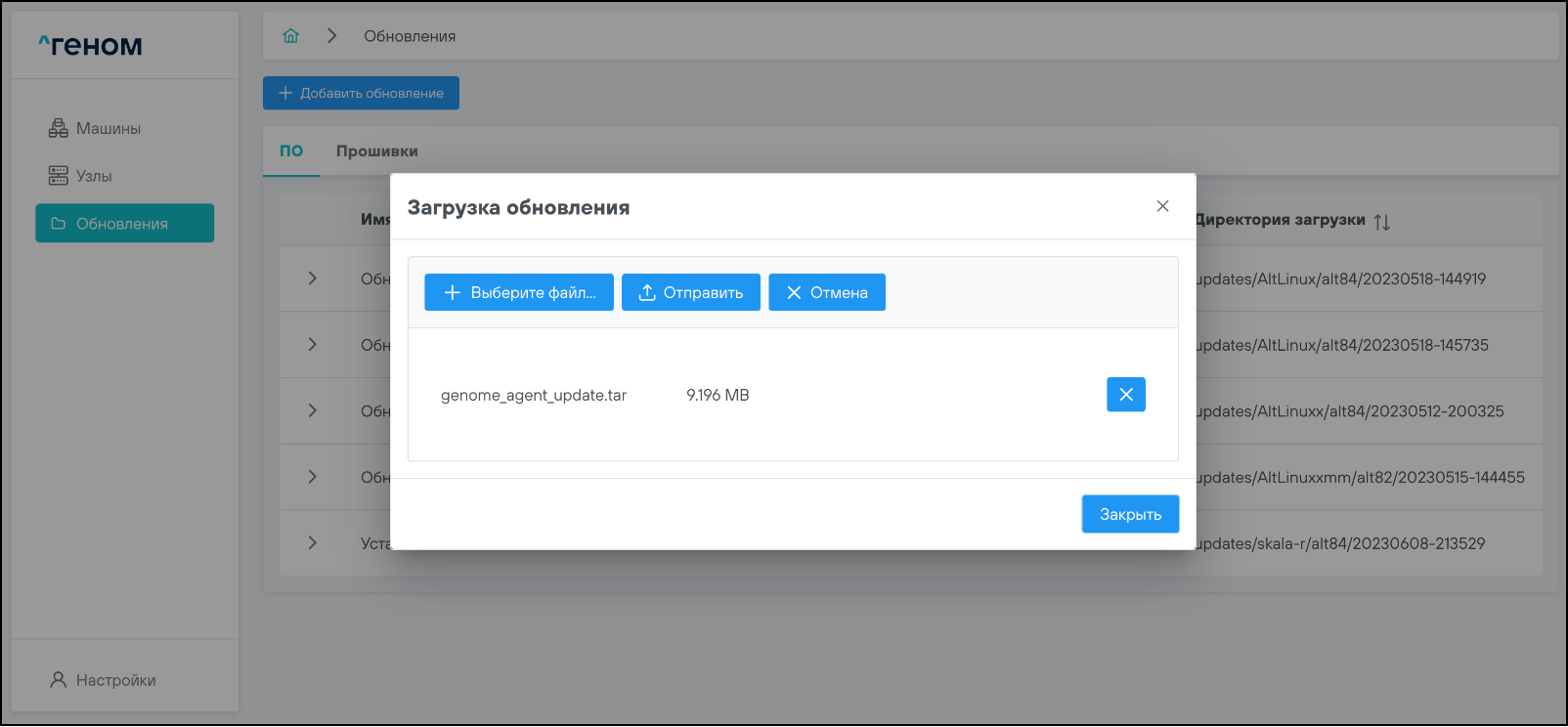

      Для загрузки Агента в окне Загрузка обновления" нужно выбрать и загрузить соответствующий файл:


Установка обновлений

  1. Перейти на главную страницу Машины.

  2. Выбрать машину, на которую необходимо установить обновления, нажать на соответствующий ей элемент управления [ ⋮ ] и выбрать соответствующий типу обновления пункт:

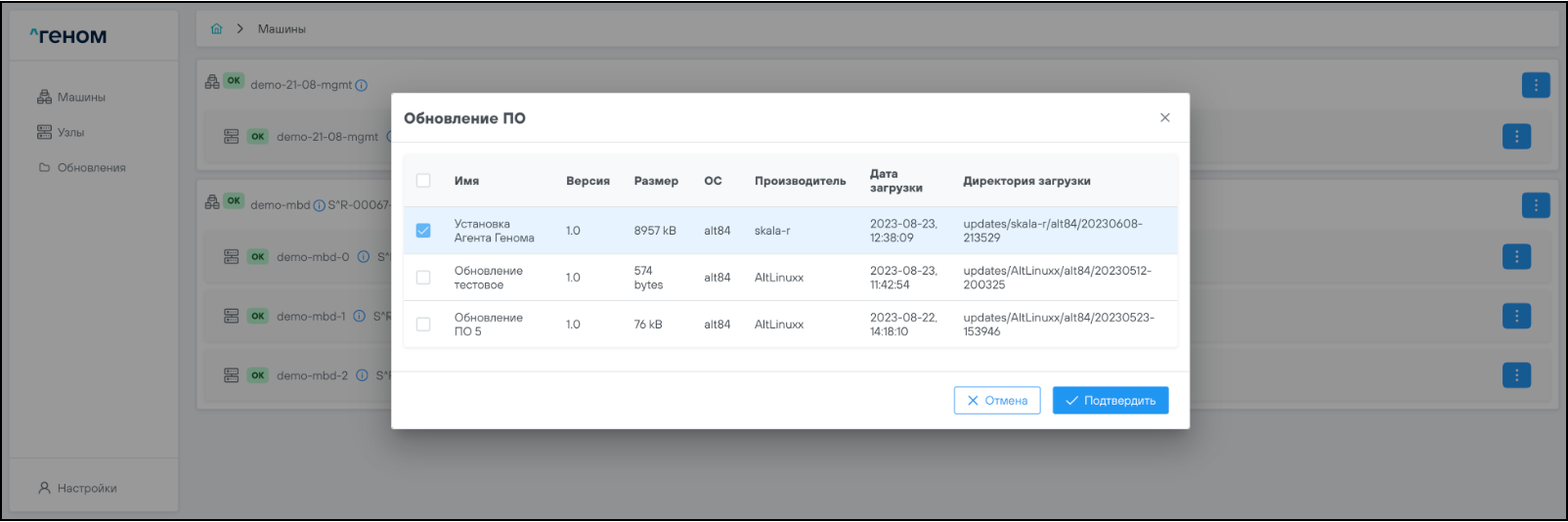

  3. В открывшемся окне выбора обновлений выбрать необходимые для установки обновления и нажать кнопку Подтвердить (пример для установки Агента Генома):


    В открывающемся окне доступных для Машины обновлений отображаются только те обновления, ОС которых совпадает с ОС машины.

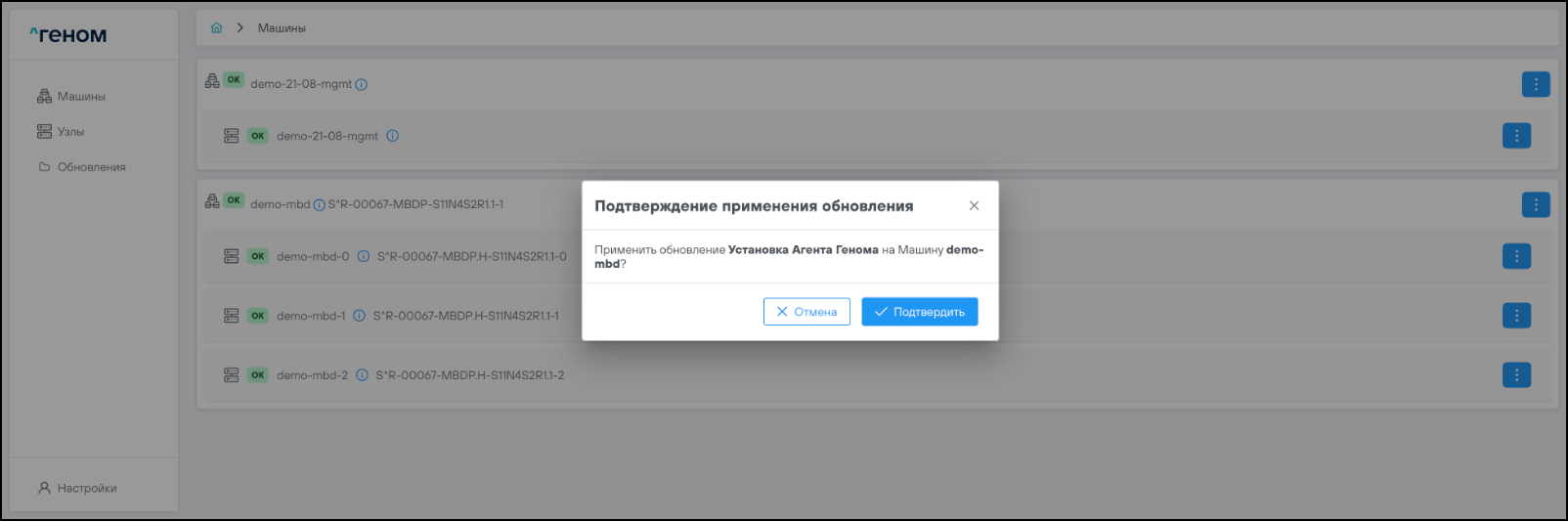

  4. В окне подтверждения применения обновления нажать кнопку Подтвердить:

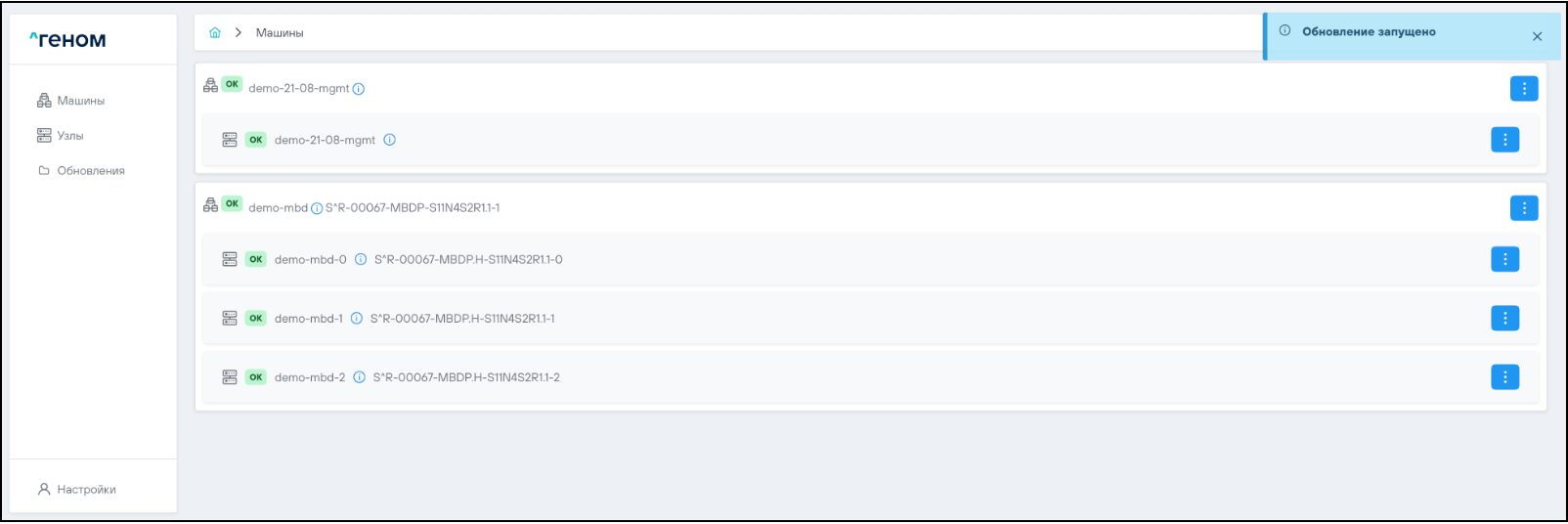

    В правом верхнем углу страницы появится сообщение о запуске процесса обновления:


    Остальные типы обновлений устанавливаются аналогичным образом.

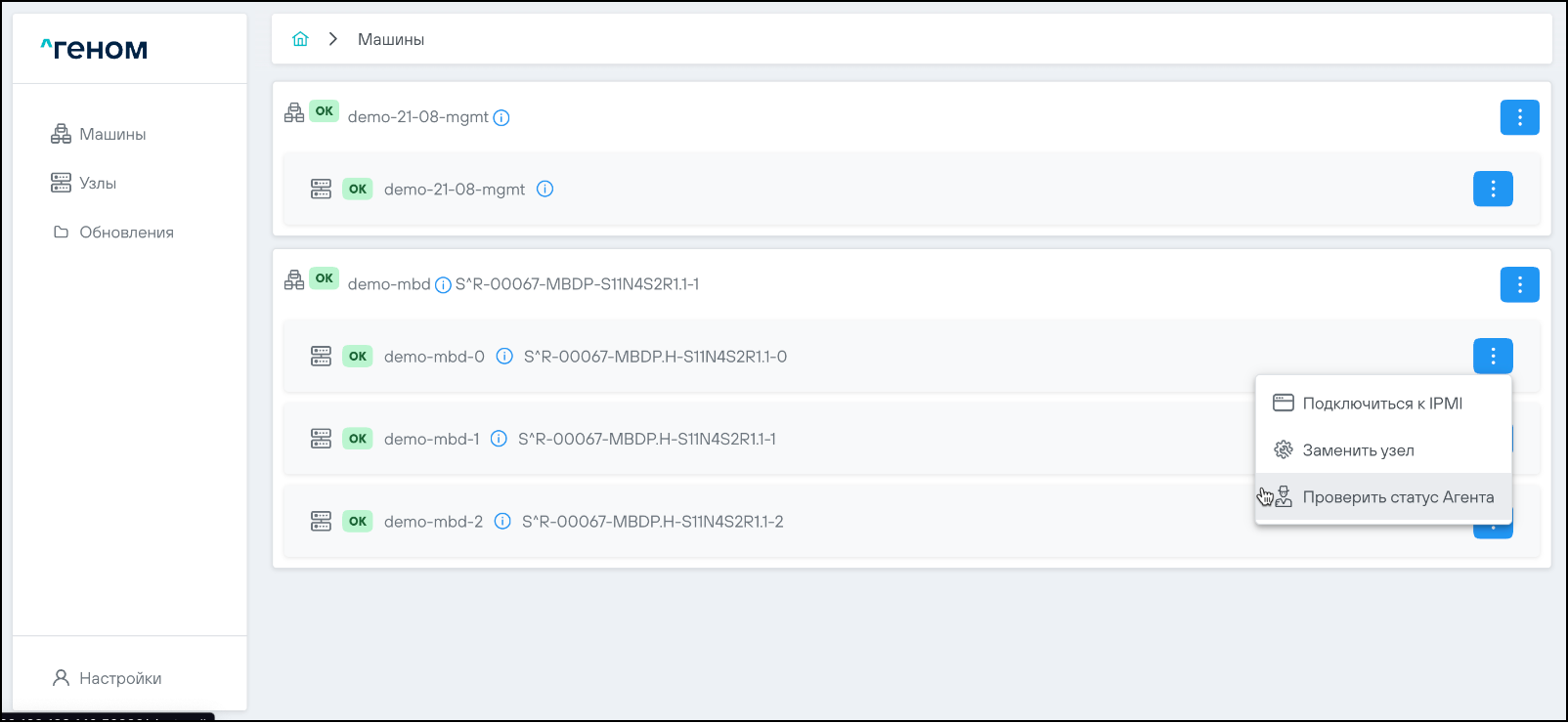

  5. Проверить статус установленного агента на одном из узлов соответствующей Машины. Для этого нажать кнопку ⋮ для выбранного узла и выбрать пункт Проверить статус Агента:

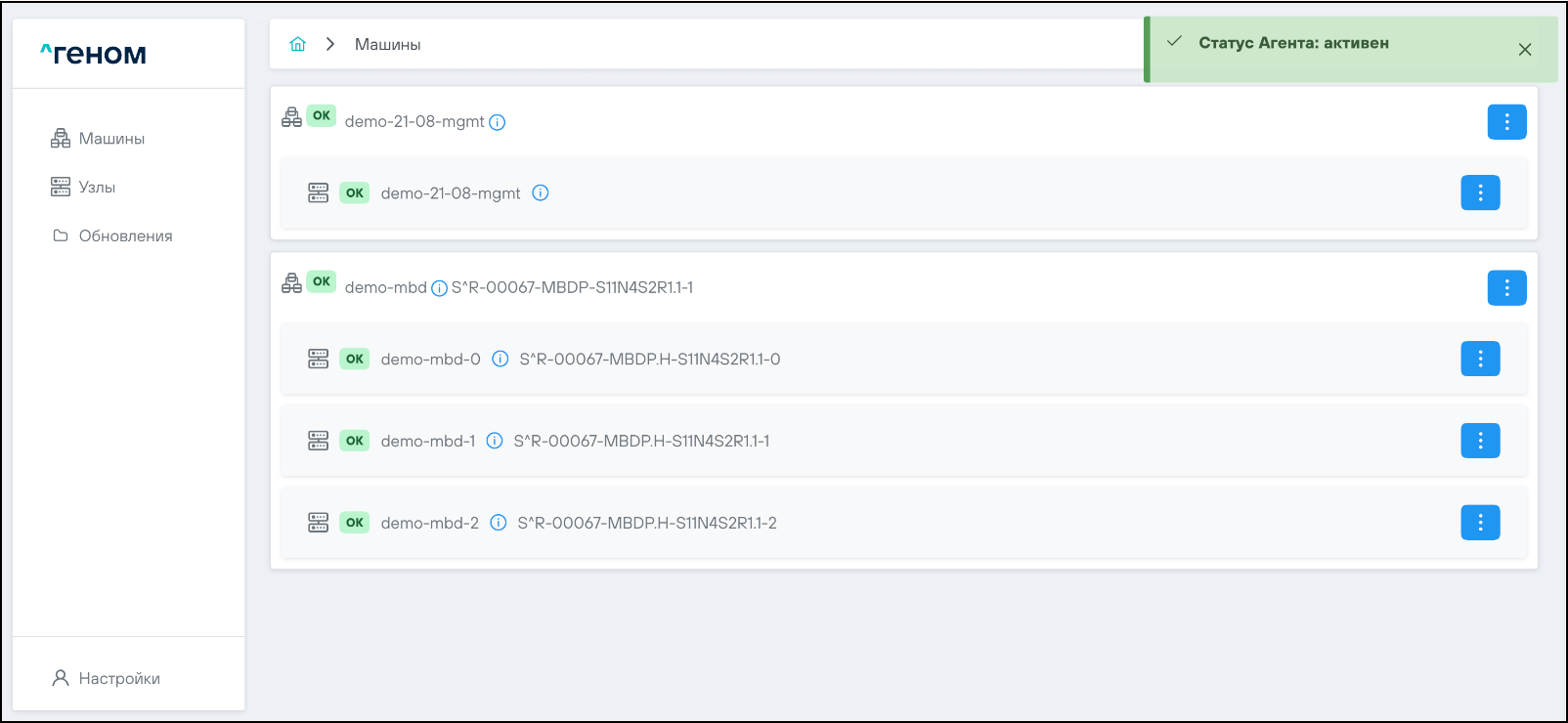

    Статус Агента должен быть активен:


Загрузка паспортов Машины и прикладного ПО

  1. На главной странице выбрать Машину, для которой необходимо выполнить загрузку паспортов, нажать на соответствующий ей элемент управления [ ⋮ ] и навести курсор на пункт Скачать паспорт:

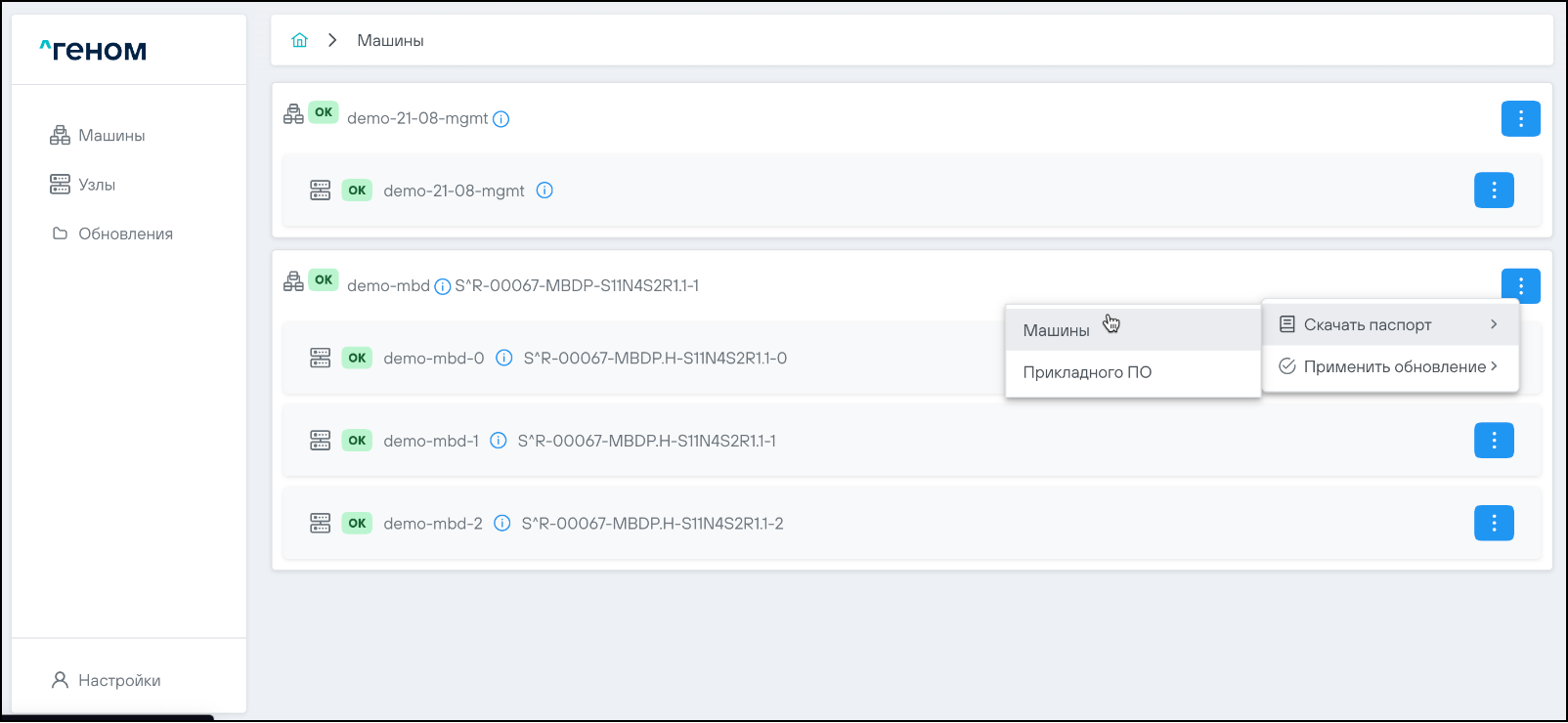

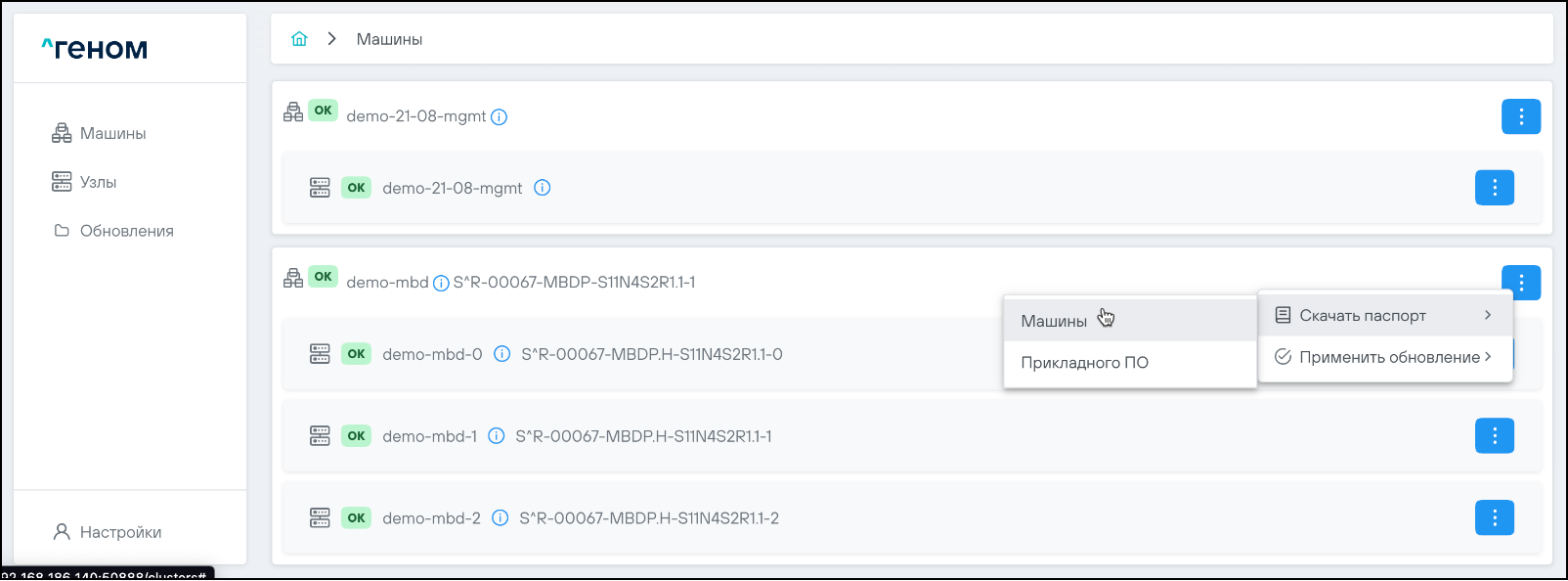

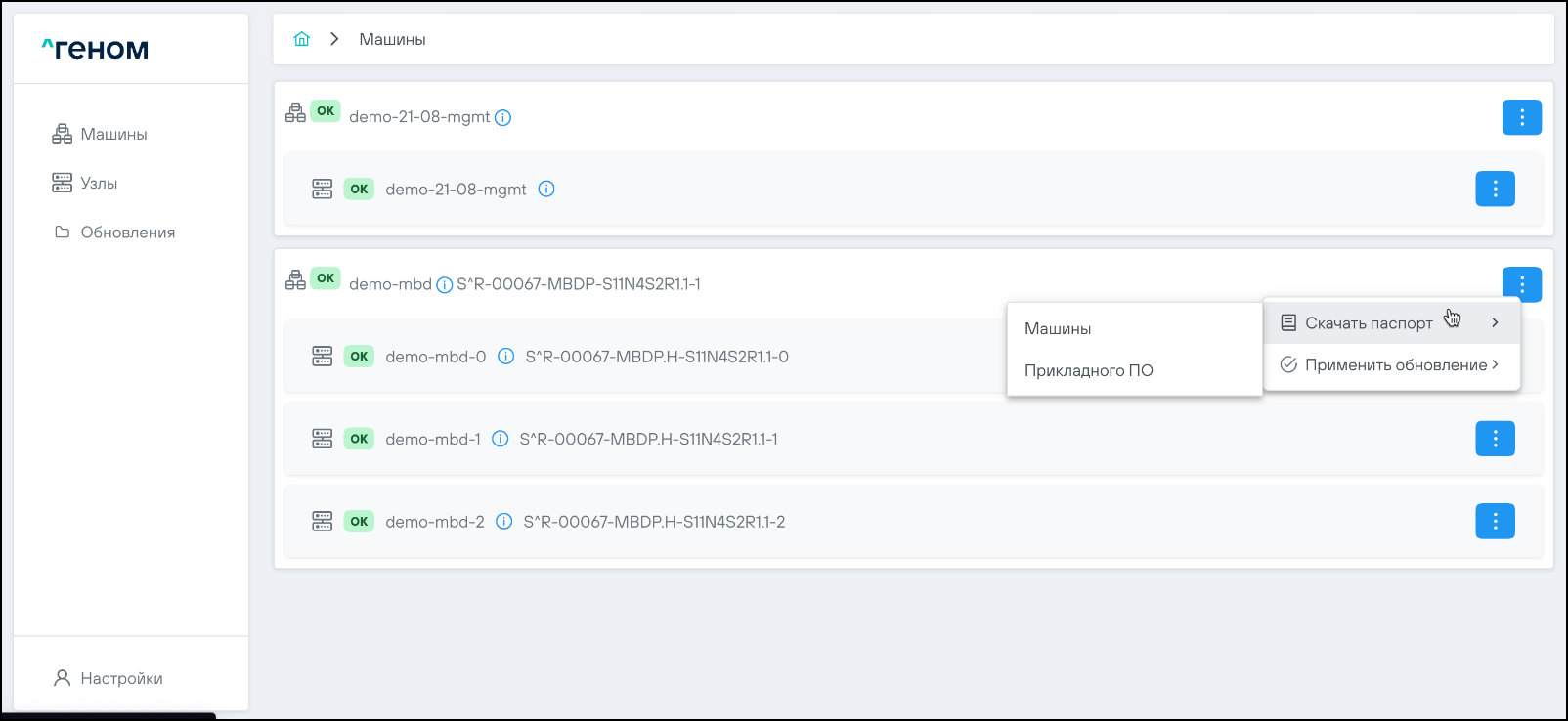

  2. Если необходим паспорт Машины, выбрать пункт подменю Машины:

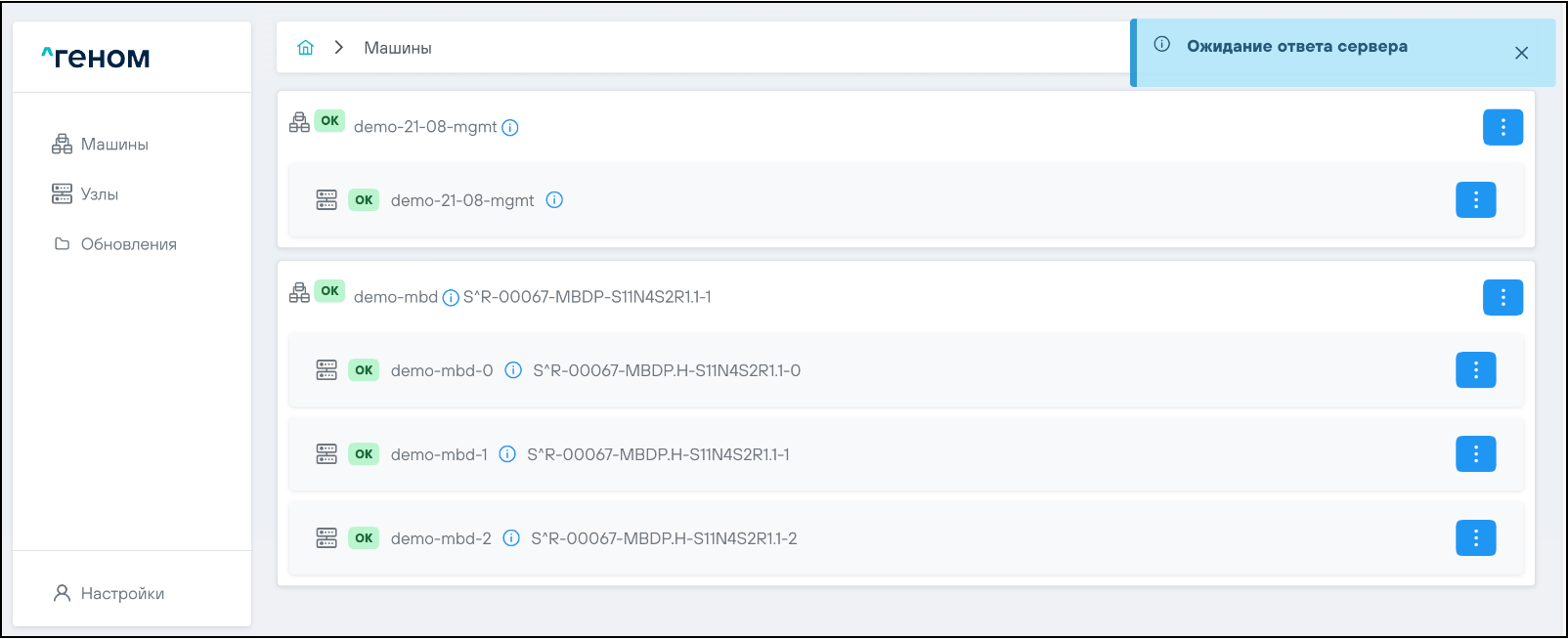

    Появится всплывающее сообщение Ожидание ответа сервера:

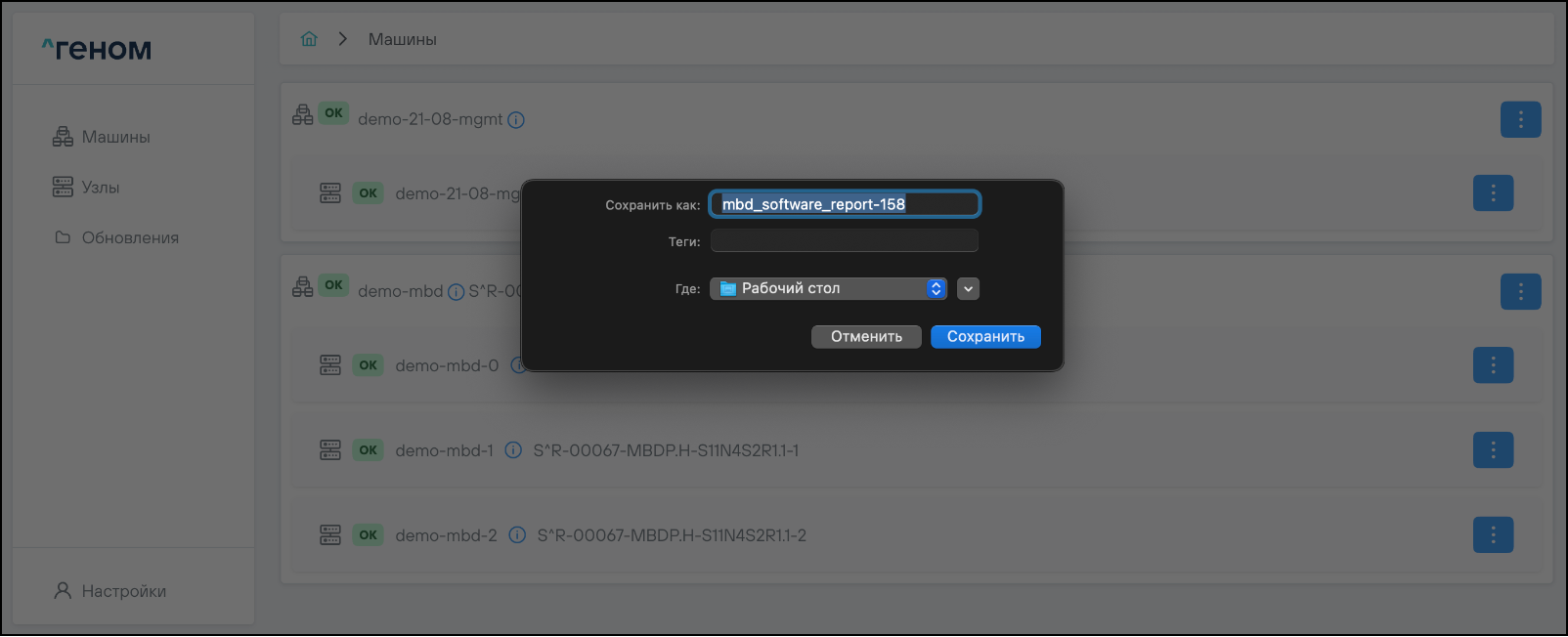

  3. Указать расположение загрузки файла паспорта:

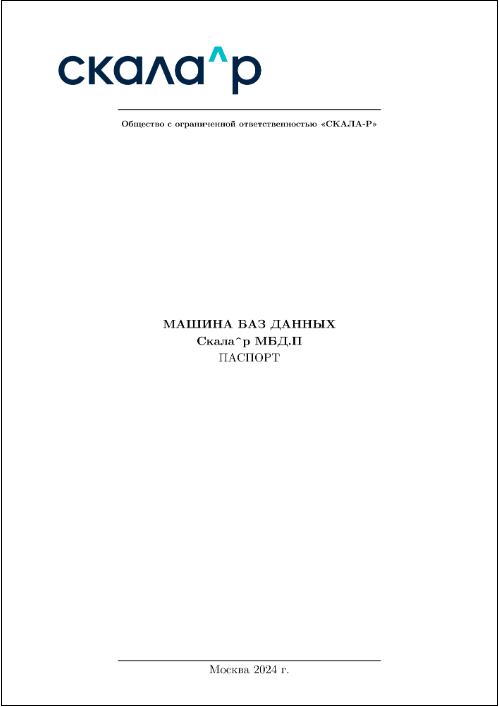

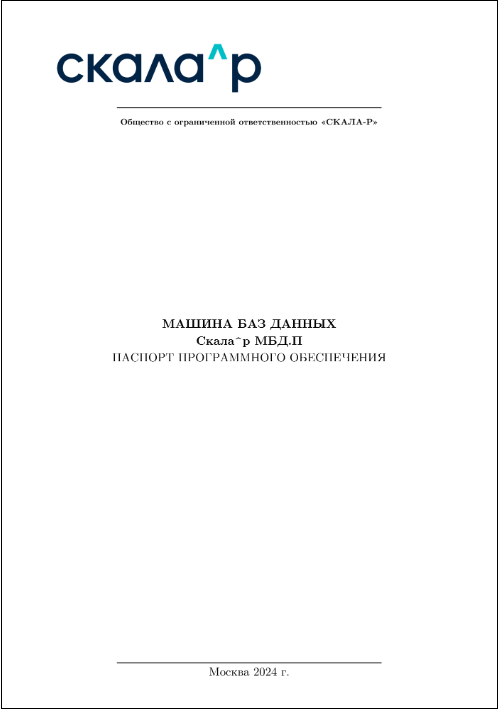

  4. Проконтролировать корректность загруженного паспорта, открыв файл:

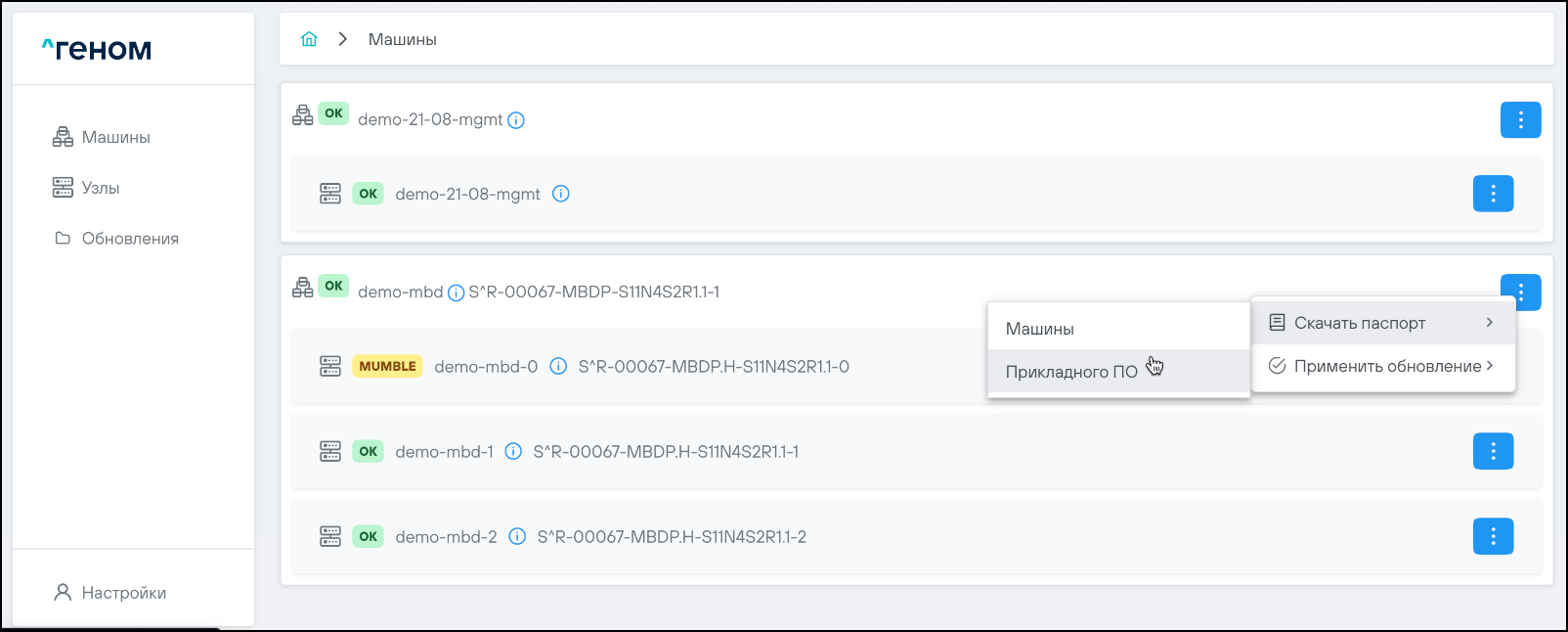

  5. Если необходим паспорт прикладного ПО, выбрать пункт подменю Прикладного ПО:


    Появится всплывающее сообщение Ожидание ответа сервера:


  6. Указать расположение загрузки файла паспорта:


  7. Проконтролировать корректность загруженного паспорта, открыв файл:
