9 Управление геокластерами

  1. Операции управления геораспределёнными кластерами (далее - геокластерами) доступны только для кластеров Pacemaker/Corosync.

  2. Конфигурирование собственно геокластеров "Спектром" не осуществляется. Действия в "Спектре" изменяют только конфигурацию самого "Спектра" и соответствующее отображение объектов в его интерфейсе.

  3. Для кластеров-компонентов несвязанного геокластера, в зависимости от их статуса, возможны операции:

    • "ДОСТУПЕН": создания геокластера, остановки, изменения дополнительных параметров кластера, создания отчета Cluster Report, добавления сервиса и удаления из "Спектра";

    • "ДЕГРАДИРОВАН": создания геокластера, остановки, изменения дополнительных параметров кластера, создания отчета Cluster Report и удаления из "Спектра";

    • "ОТКЛЮЧЁН": запуска, изменения дополнительных параметров кластера и удаления из "Спектра".

  4. Для сформированного геокластера доступны операции расформирования и перемещения активной части геосервиса на другой кластер-компонент.

9.1 Создание геокластера

Операция создания геокластера возможна для локальных кластеров со статусом "ДОСТУПЕН" или "ДЕГРАДИРОВАН", которые являются компонентами геораспределённого кластера (далее - геокластера), признаком чего является наличие значка i2 справа от имени.

  1. Выбрать раздел ОБЪЕКТЫ УПРАВЛЕНИЯ  Кластеры.

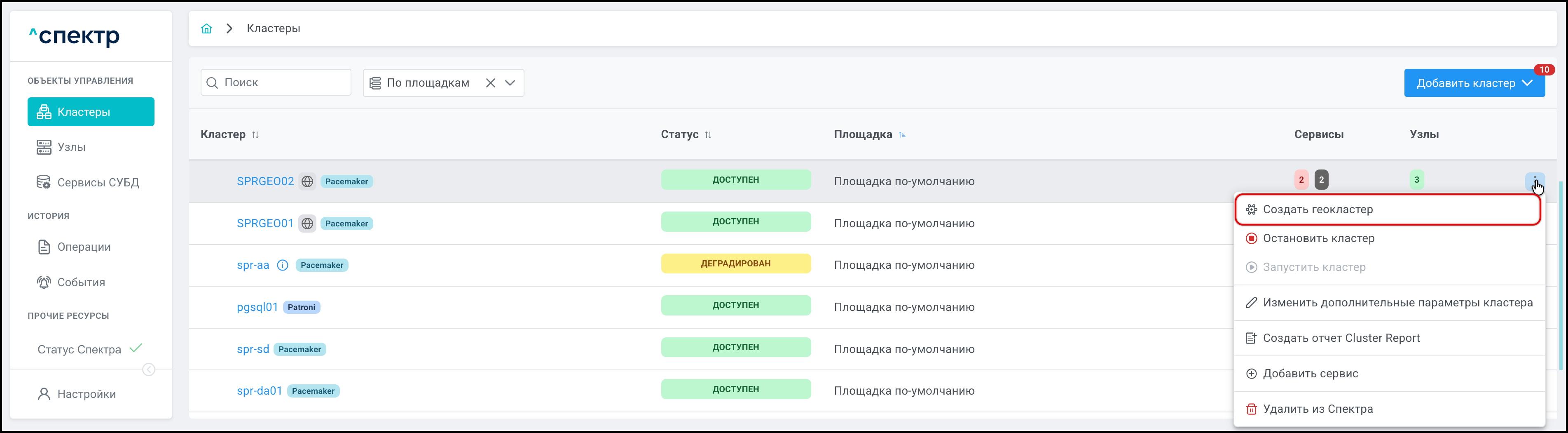

  2. Нажать кнопку ⋮ вызова меню действий с кластером и выбрать пункт "Создать геокластер":

    image283a

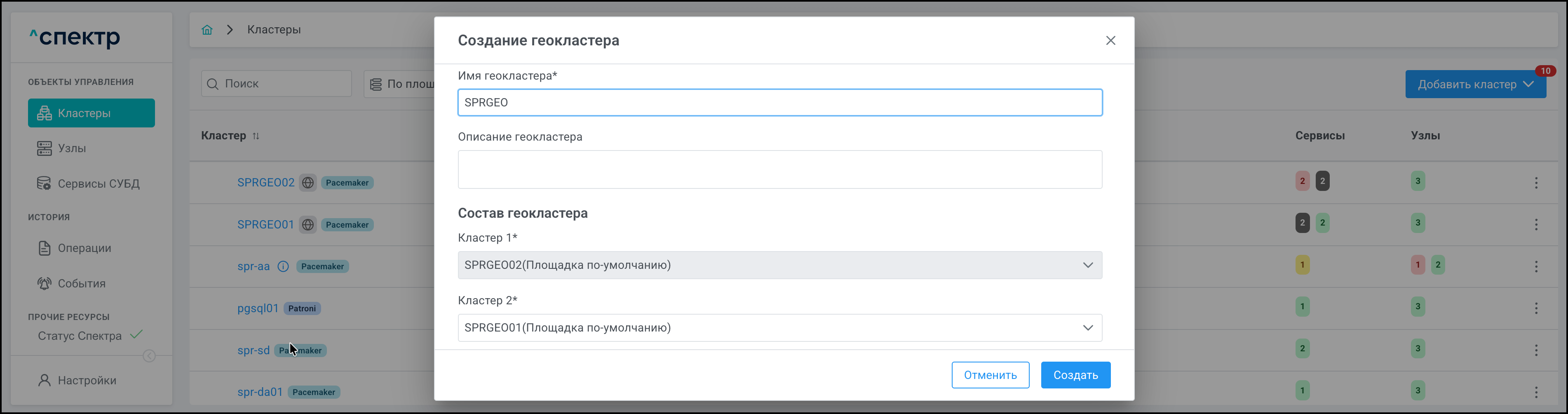

    Откроется окно "Создание геокластера":


  3. Заполнить (выбрать) следующие параметры:

    • Имя геокластера (поле обязательно для заполнения)

    • Описание геокластера

      Состав геокластера:

    • Кластер 1 (поле предзаполнено кластером, для которого инициирована операция, и нередактируемо)

    • Кластер 2 (поле по умолчанию предзаполнено именем второго локального кластера-компонента геокластера, обязательно для выбора).

  4. По окончании ввода данных нажать кнопку Создать.

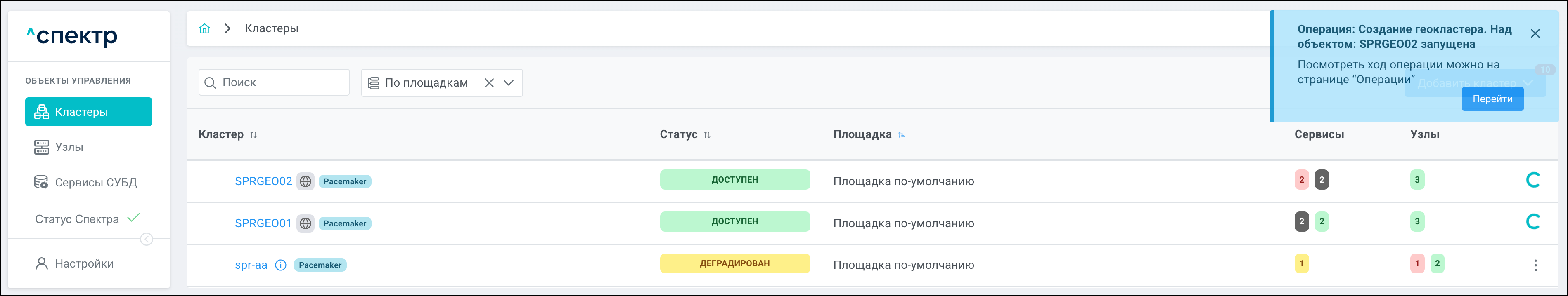

    В правом верхнем углу страницы отобразится всплывающее сообщение о запуске операции:


    В процессе выполнения операции для кластеров-компонентов геокластера вместо элементов управления вызова меню действий отображаются вращающиеся спиннеры.

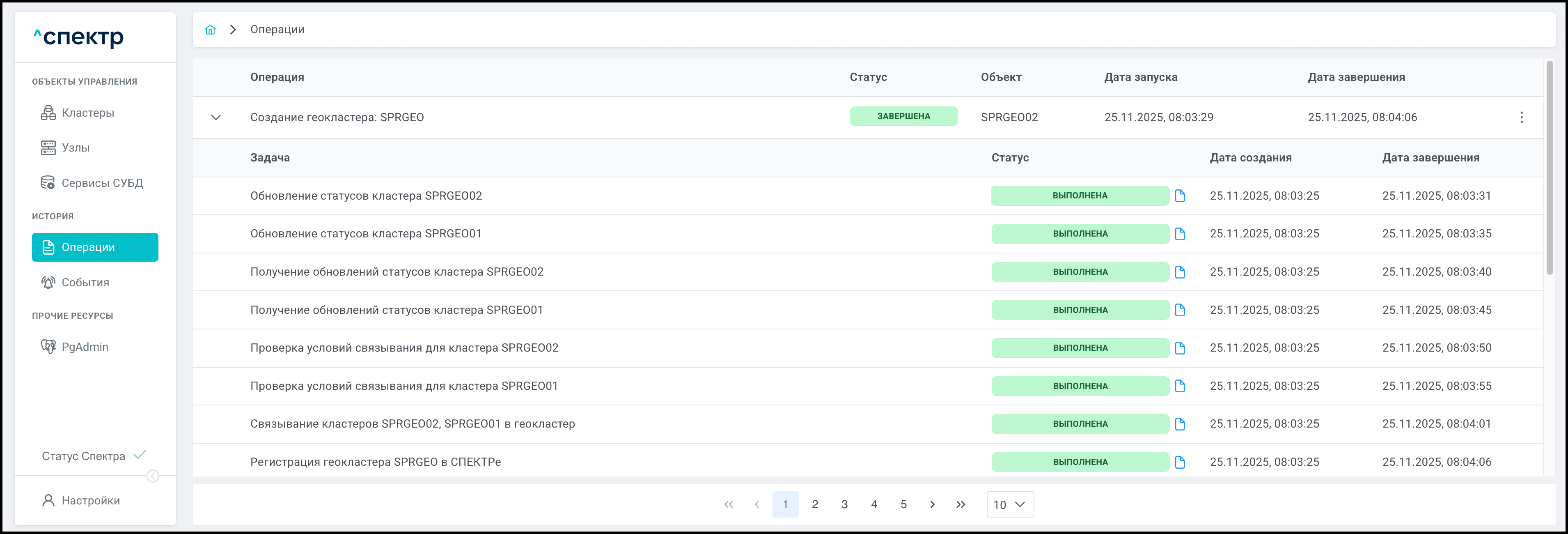

    По нажатию кнопки Перейти во всплывающем сообщении будет осуществлен переход на страницу "Операции". В верхней строке таблицы операций появится операция создания геокластера и статус её выполнения.

    Если выполнение операции прошло успешно:

    • Статусы всех задач операции – "ВЫПОЛНЕНА":


      При нажатии кнопки i19 справа от статуса задачи открывается окно просмотра логов выбранной задачи. Если задача завершена с ошибкой, то в окне просмотра появляется вкладка "Ошибки" с информацией об ошибке.

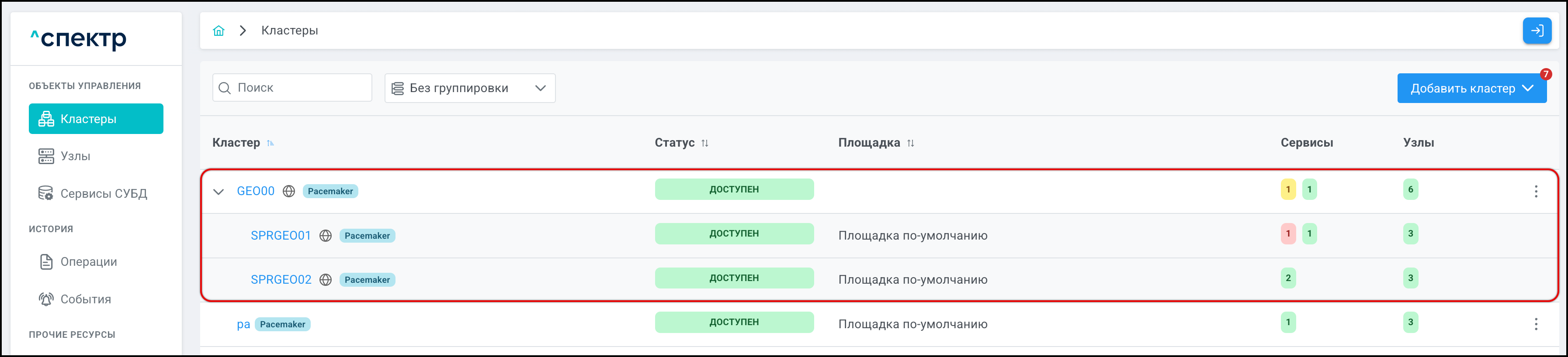

    • На странице "Кластеры" в списке отображается созданный геокластер с именем, заданном на шаге 3:


      Кнопка ⋮ вызова меню действий для кластеров – компонентов геокластера отсутствует.

    • Происходит группировка узлов на странице узлов, формируются геосервисы на странице сервисов.

9.2 Расформирование геокластера

  1. Конфигурирование собственно геораспределённого кластера (далее - геокластера) "Спектром" не осуществляется. Действия в "Спектре" изменяют только конфигурацию самого "Спектра" и соответствующее отображение объектов в его интерфейсе.

  2. Операция расформирования геокластера возможна для геокластеров со статусом "ДОСТУПЕН" или "ДЕГРАДИРОВАН".

  1. Выбрать раздел ОБЪЕКТЫ УПРАВЛЕНИЯ  Кластеры.

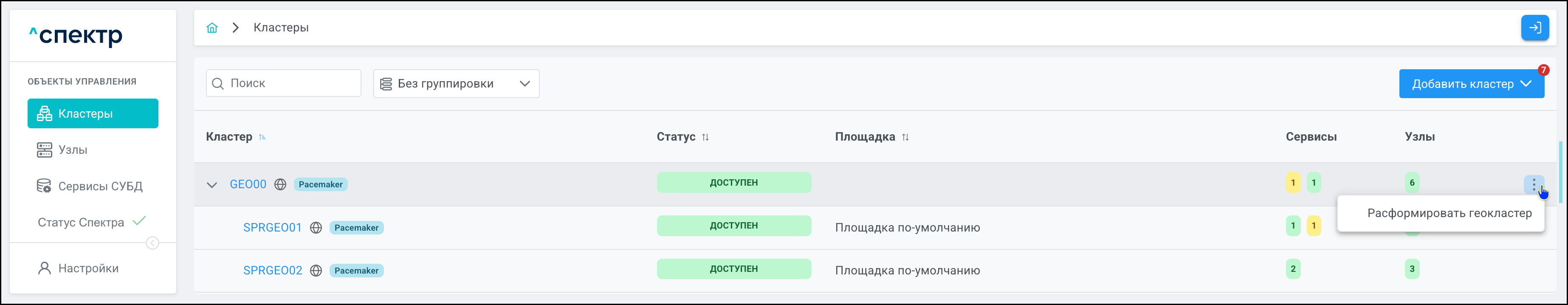

  2. Нажать кнопку ⋮ вызова меню действий с кластером и выбрать пункт "Расформировать геокластер":

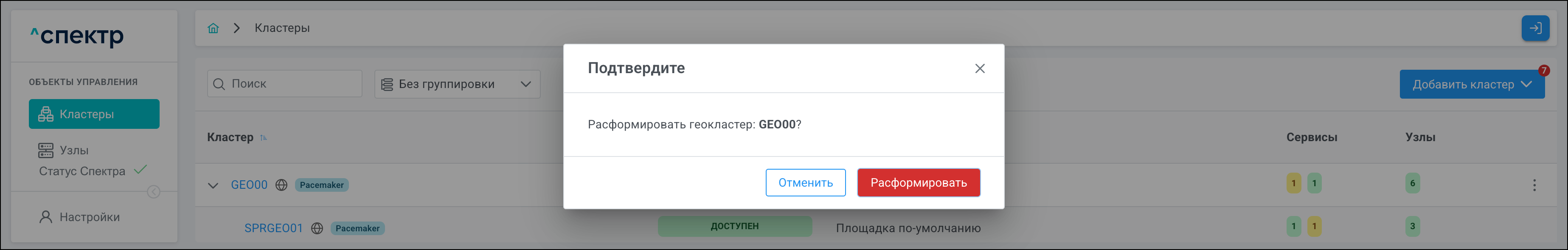

  3. В окне подтверждения действия нажать кнопку Расформировать:

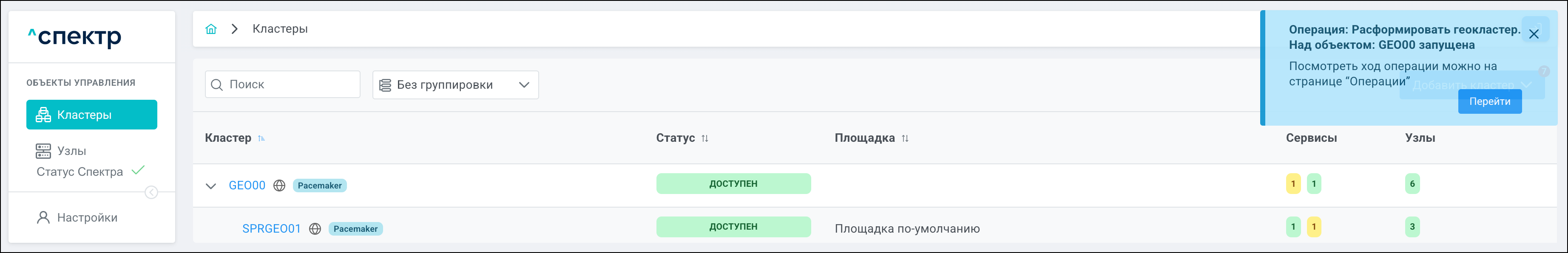

    В правом верхнем углу страницы отобразится всплывающее сообщение о запуске операции:


    По нажатию кнопки Перейти во всплывающем сообщении будет осуществлен переход на страницу "Операции". В верхней строке таблицы операций появится операция расформирования геокластера и статус её выполнения.

    Если выполнение операции прошло успешно:

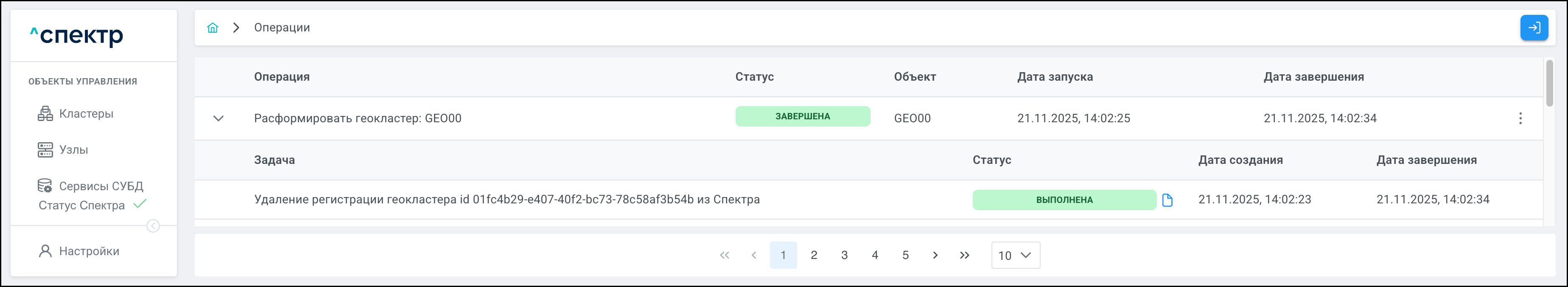

    • Статусы всех задач операции – "ВЫПОЛНЕНА":


      При нажатии кнопки i19 справа от статуса задачи открывается окно просмотра логов выбранной задачи. Если задача завершена с ошибкой, то в окне просмотра появляется вкладка "Ошибки" с информацией об ошибке.

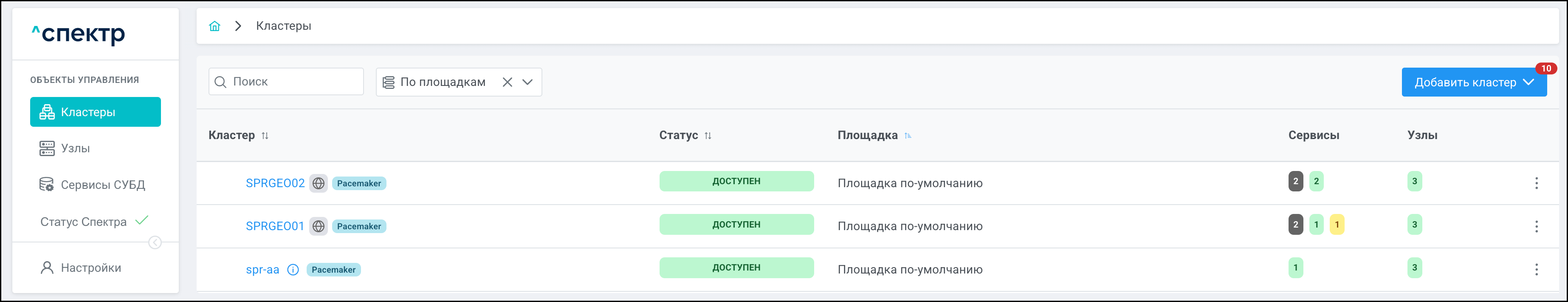

    • На странице "Кластеры" в списке отображаются кластеры расформированного геокластера:


    • На странице узлов происходит разгруппировка узлов, а на странице сервисов расформировываются геосервисы.

9.3 Перемещение активной части геосервиса на другой кластер-компонент

Операция перемещения возможна для геосервисов в статусе "ДОСТУПЕН".

  1. Выбрать раздел ОБЪЕКТЫ УПРАВЛЕНИЯ  Кластеры.

  2. Нажать на имя геокластера, в котором необходимо произвести перемещение активной части геосервиса. Откроется страница со вкладками дополнительной информации о кластере.

  3. Перейти на вкладку "Топология".

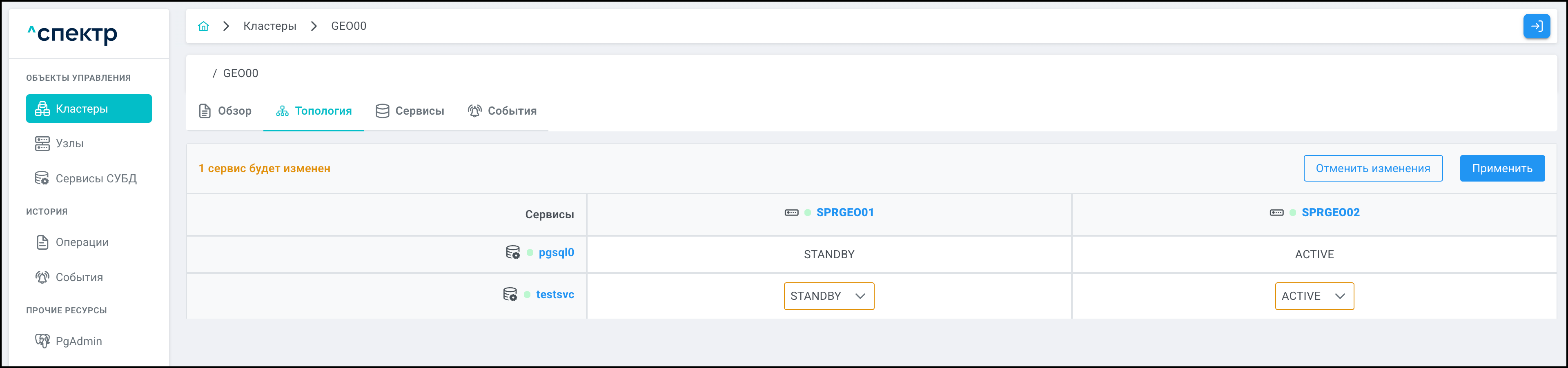

  4. Для выбранного геосервиса в выпадающем списке выбрать требуемое размещение активной части геосервиса:

    image292b

    Для выбранного геосервиса на другом локальном кластере-компоненте значение будет изменено на то, которое было на измененном компоненте. Обе ячейки таблицы будут выделены оранжевой рамкой. Кнопка Применить станет активной. Рядом с кнопкой Применить появится кнопка Отменить изменения. Слева над таблицей ролей появится предупреждающая надпись "1 сервис будет изменен".

  5. Нажать кнопку Применить.

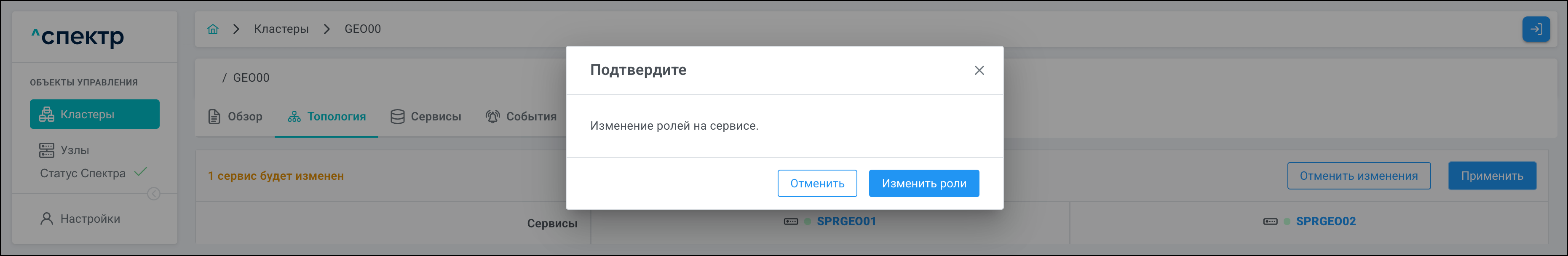

  6. В окне подтверждения операции "Изменение ролей на сервисах" нажать кнопку Изменить роли:

    image292c

    Отобразится визард перемещения активного компонента геосервиса. В левой части окна отображается список шагов, в правой части - топология геосервиса с отображением основных параметров для каждой реплики.

    Автоматически инициируется выполнение первого шага "Проверка состояния узлов".

    По завершении выполнения шага 1 "Проверка состояния узлов" он выделяется зеленым цветом, осуществляется переход на шаг 2 "Запрет подключения пользователей".

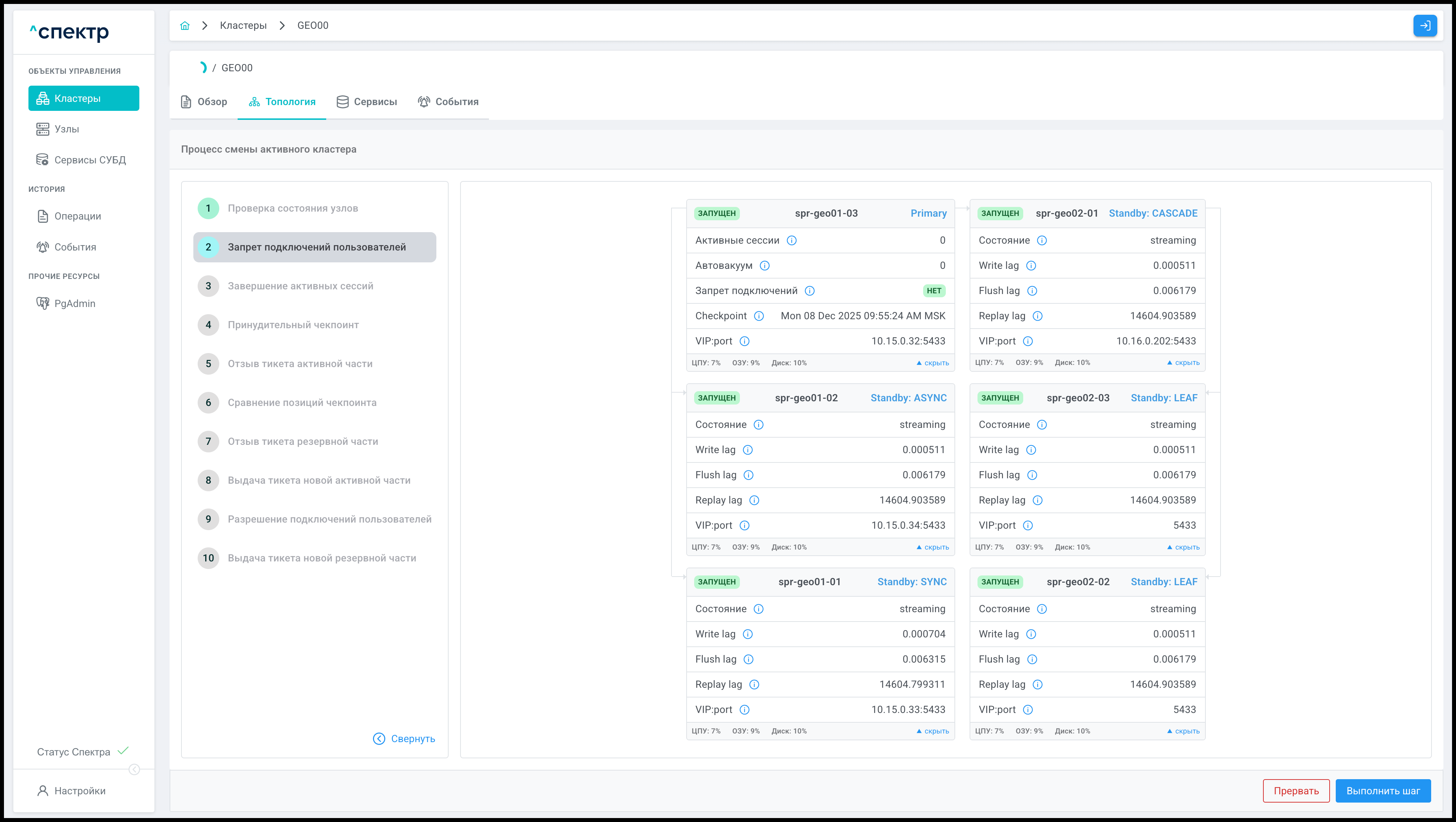

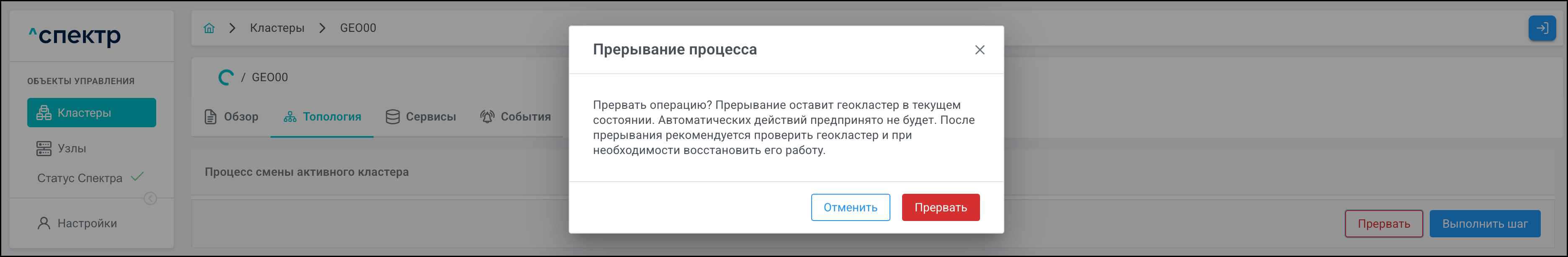

    На каждом из шагов слева от кнопки Выполнить шаг находится кнопка Прервать, при нажатии которой появляется окно "Прерывание процесса", содержащее информацию о последствиях прерывания процесса:

    image292d
    image292e

    При нажатии в окне "Прерывание процесса" кнопки Прервать:

    • окно визарда закрывается, происходит перенаправление на вкладку "Топология" детализации геокластера;

    • состояние изменявшегося геосервиса будет соответствовать моменту прерывания.

      1. Если в процессе выполнения шагов визарда возникнут ошибки, будут появляться плашки и всплывающие окна с соответствующей информацией об ошибках. Шаги с ошибками будут выделены красным цветом.

      2. Успешно пройденные шаги будут выделены зеленым цветом.

  7. Нажать кнопку Выполнить шаг.

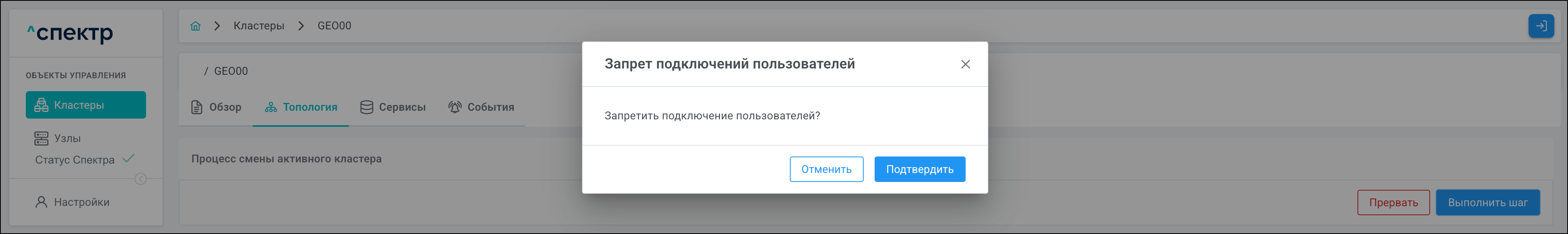

  8. В окне подтверждения действия нажать кнопку Подтвердить:

    image292f

    По окончании операции произойдёт переход на следующий шаг 3 "Завершение активных сессий". В правой части будет отображена таблица со списком активных сессий.

  9. Нажать кнопку Выполнить шаг.

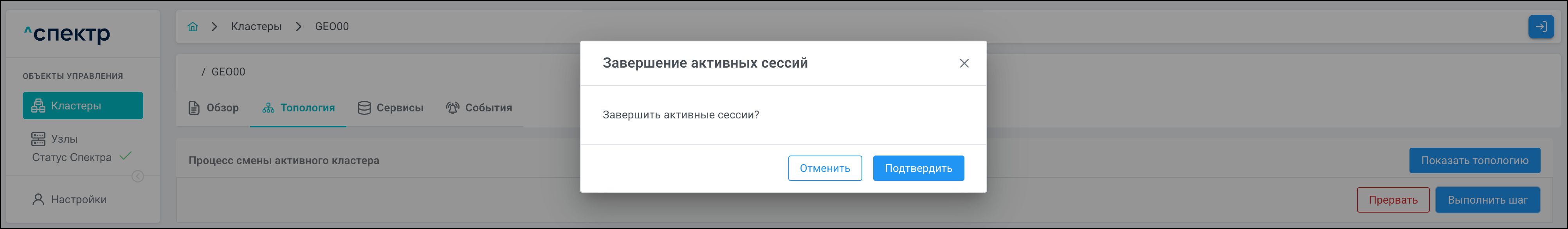

  10. В окне подтверждения действия нажать кнопку Подтвердить:

    image292g

    Будет инициирована процедура завершения активных сессий, по её завершении произойдёт переход на шаг 4 "Принудительный чекпоинт".

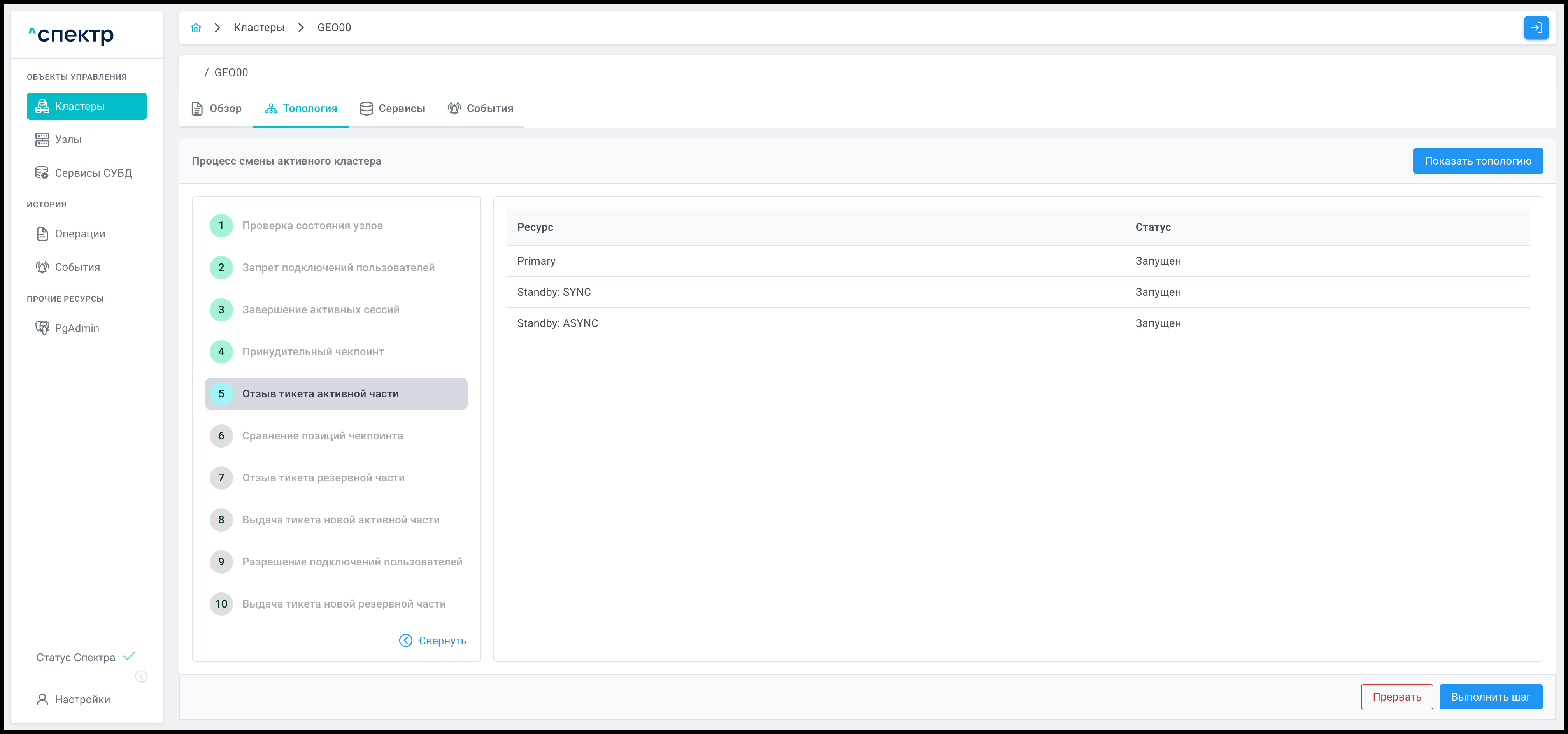

    Дождаться завершения выполнения шага "Принудительный чекпоинт". Далее будет выполнен переход на следующий шаг 5 "Отзыв тикета активной части":

    image292h

  11. Нажать кнопку Выполнить шаг. Будут последовательно выполнены шаги 5 "Отзыв тикета активной части", 6 "Сравнение позиций чекпоинта" и 7 "Отзыв тикета резервной части".

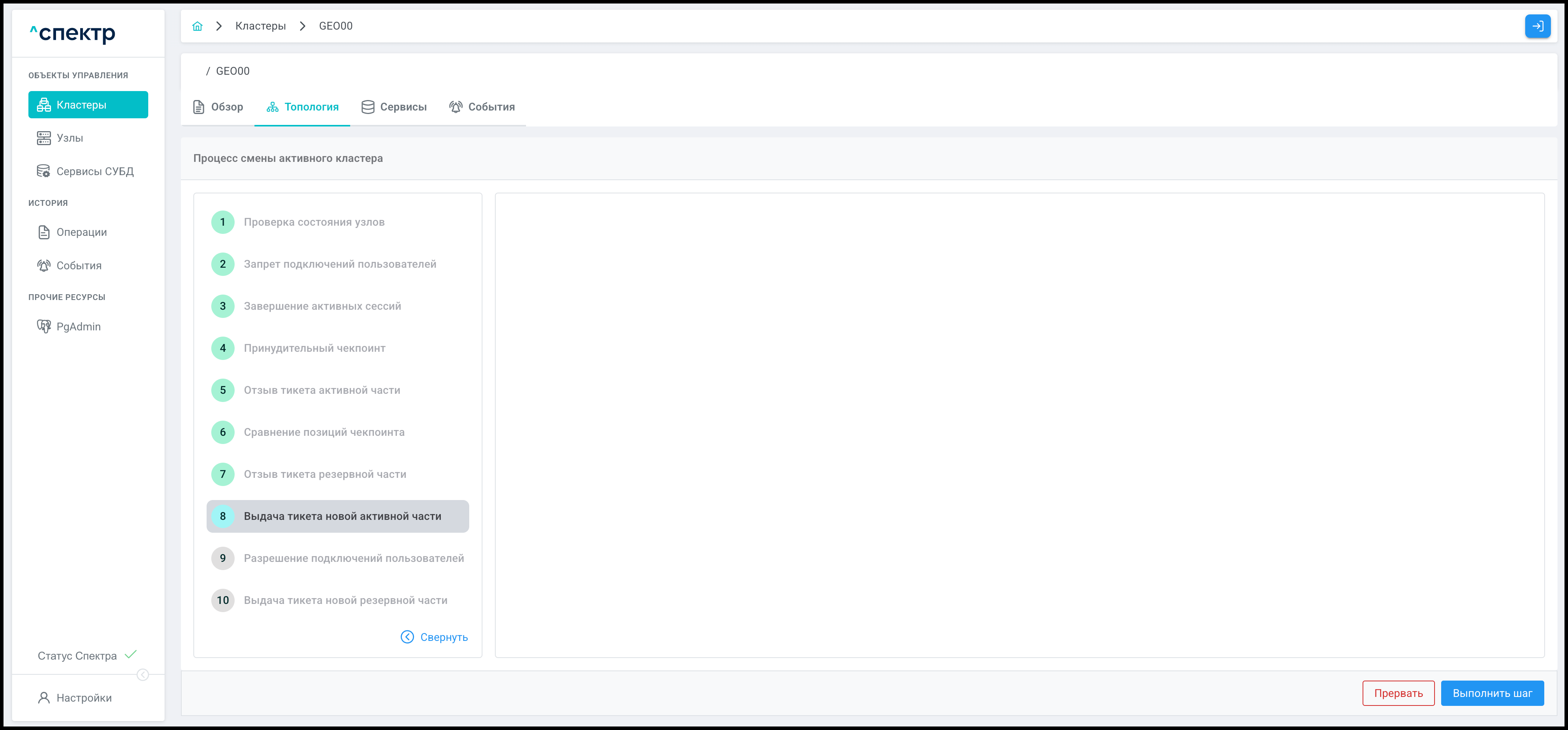

    По завершении выполнения шага 7 будет выполнен переход на шаг 8 "Выдача тикета новой активной части":

    image292i

  12. Нажать кнопку Выполнить шаг.

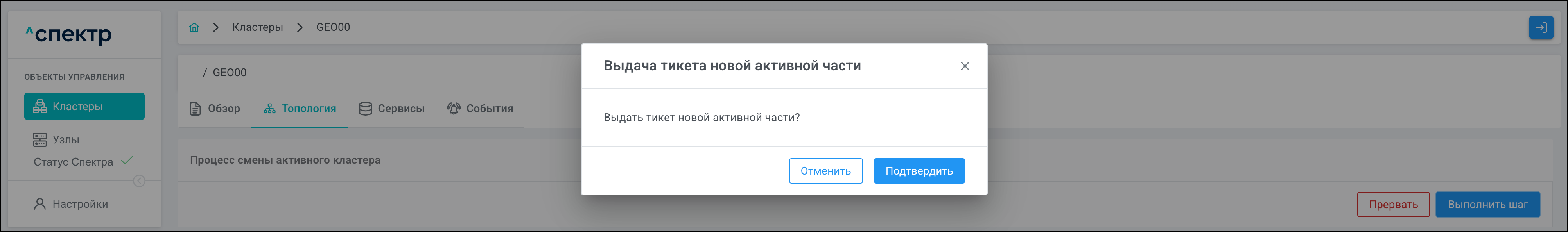

  13. В окне подтверждения действия нажать кнопку Подтвердить:

    image292j

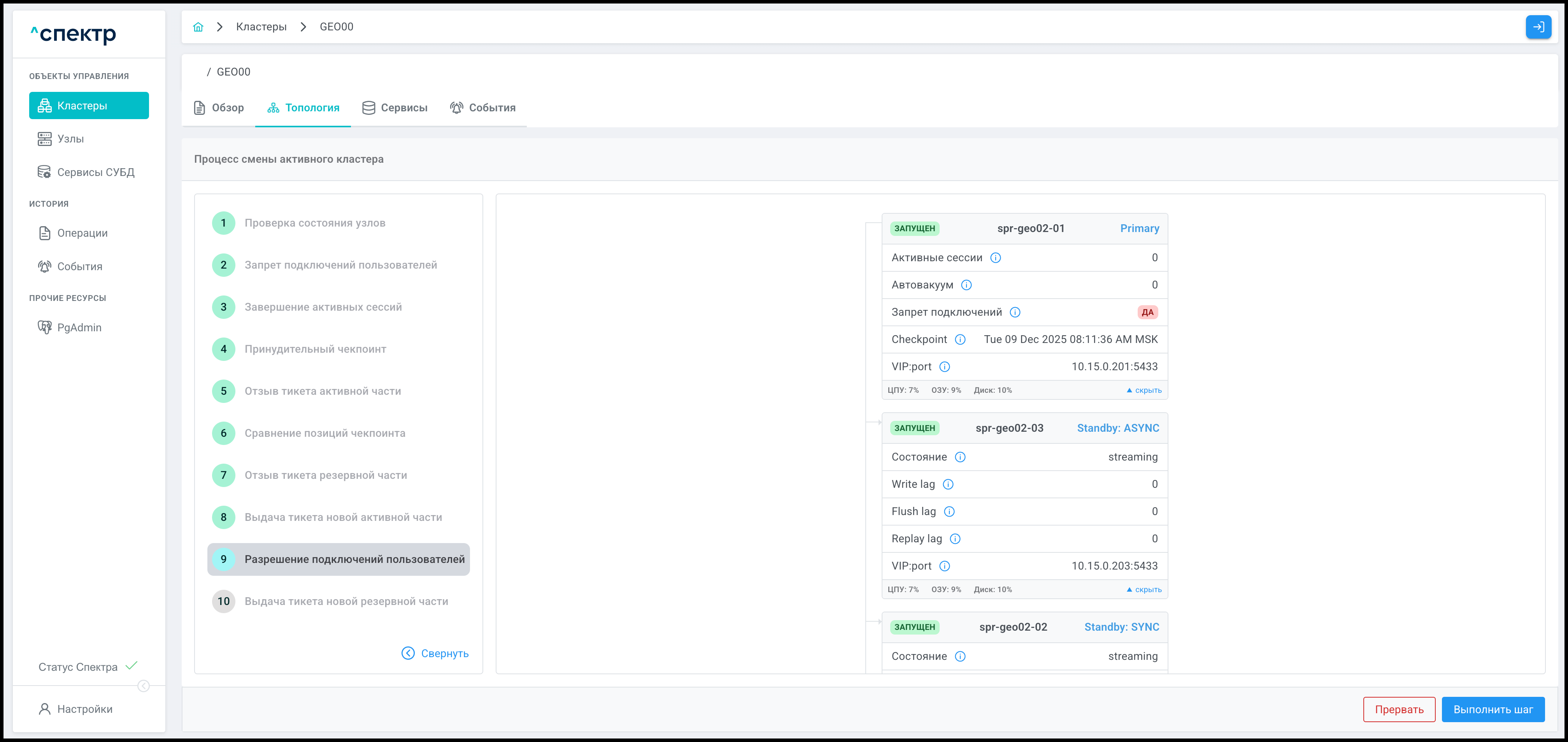

    По завершении шага 8 будет выполнен переход на шаг 9 "Разрешение подключения пользователей":

    image292k

  14. Нажать кнопку Выполнить шаг.

  15. В окне подтверждения действия нажать кнопку Подтвердить:

    image292l

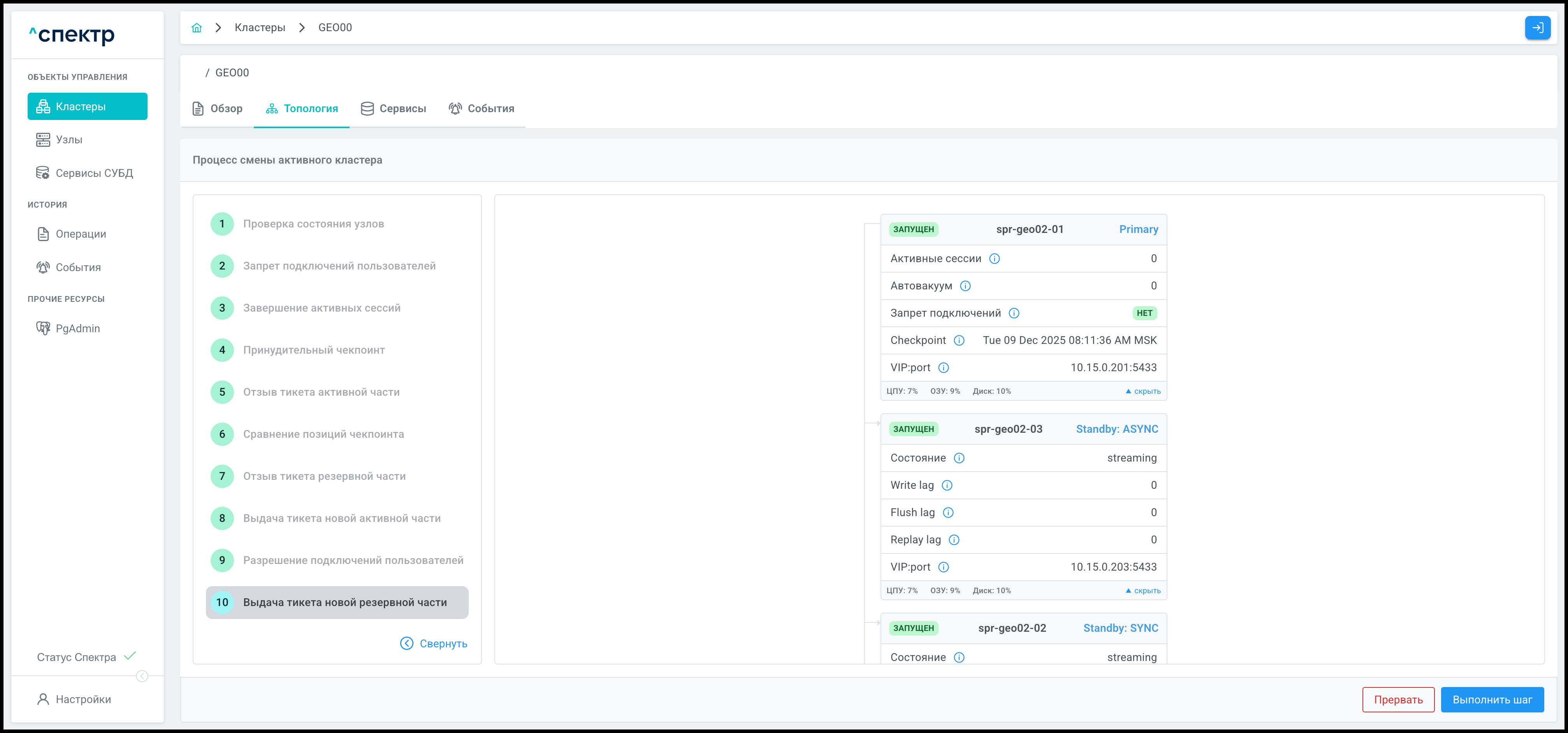

    По завершении шага 9 будет выполнен переход на шаг 10 "Выдача тикета новой резервной части":

    image292m

  16. Нажать кнопку Выполнить шаг.

  17. В окне подтверждения действия нажать кнопку Подтвердить:

    image292n

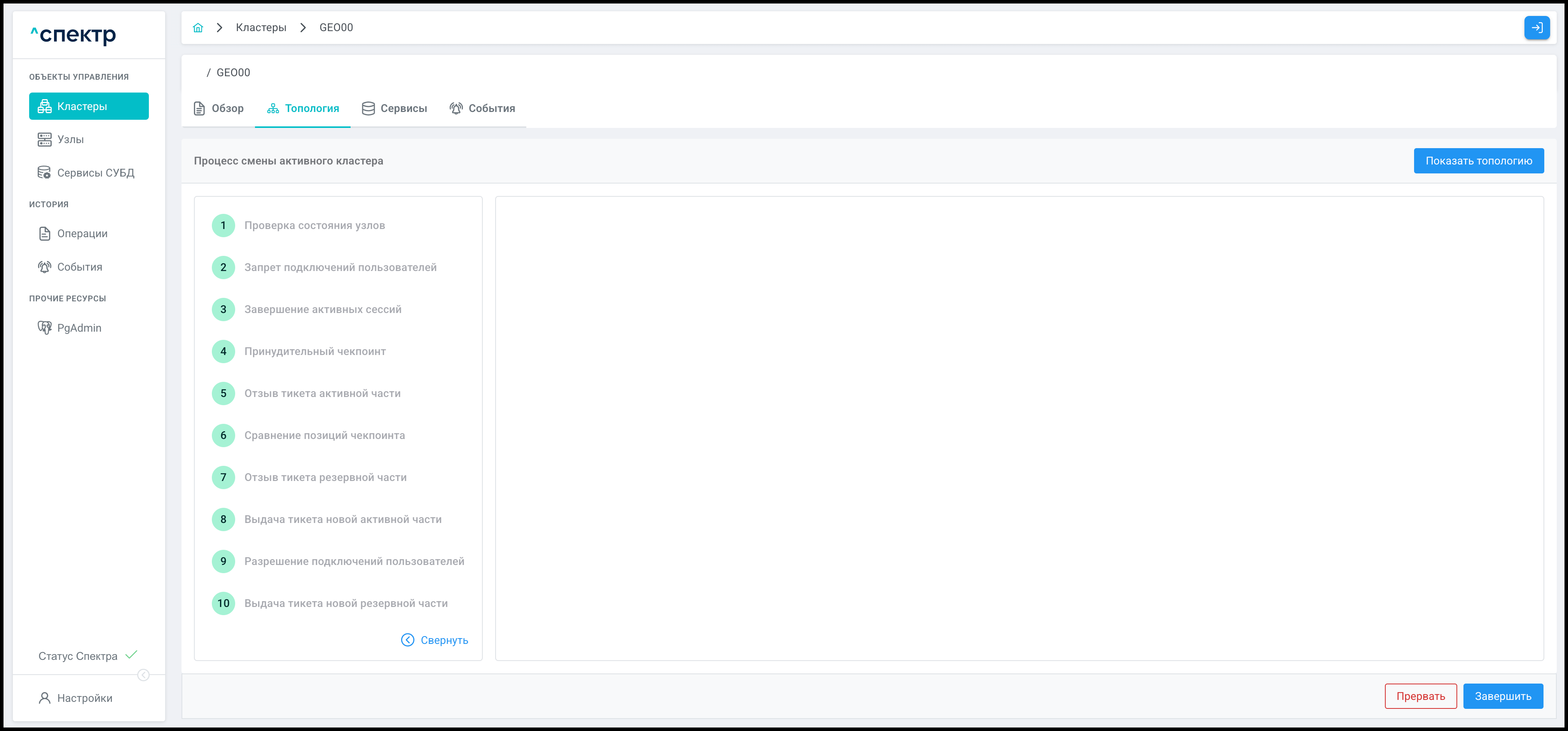

    Дождаться завершения выполнения операций:

    image292o

  18. Нажать кнопку Завершить.

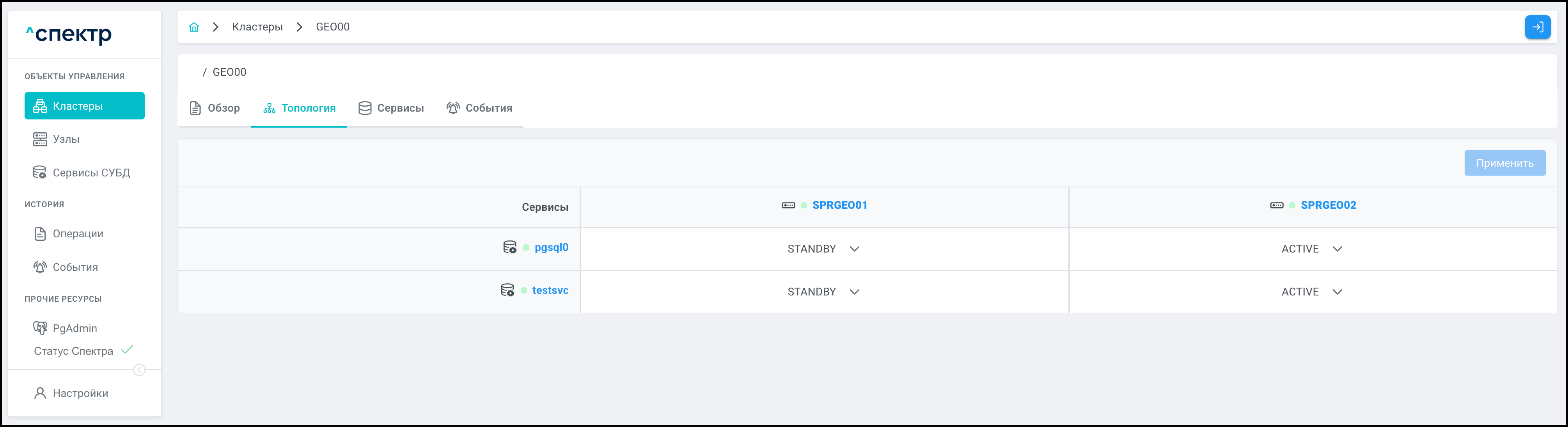

  19. Убедиться, что размещение компонентов геосервиса на площадках соответствует заданному на шаге 4:

    image292p

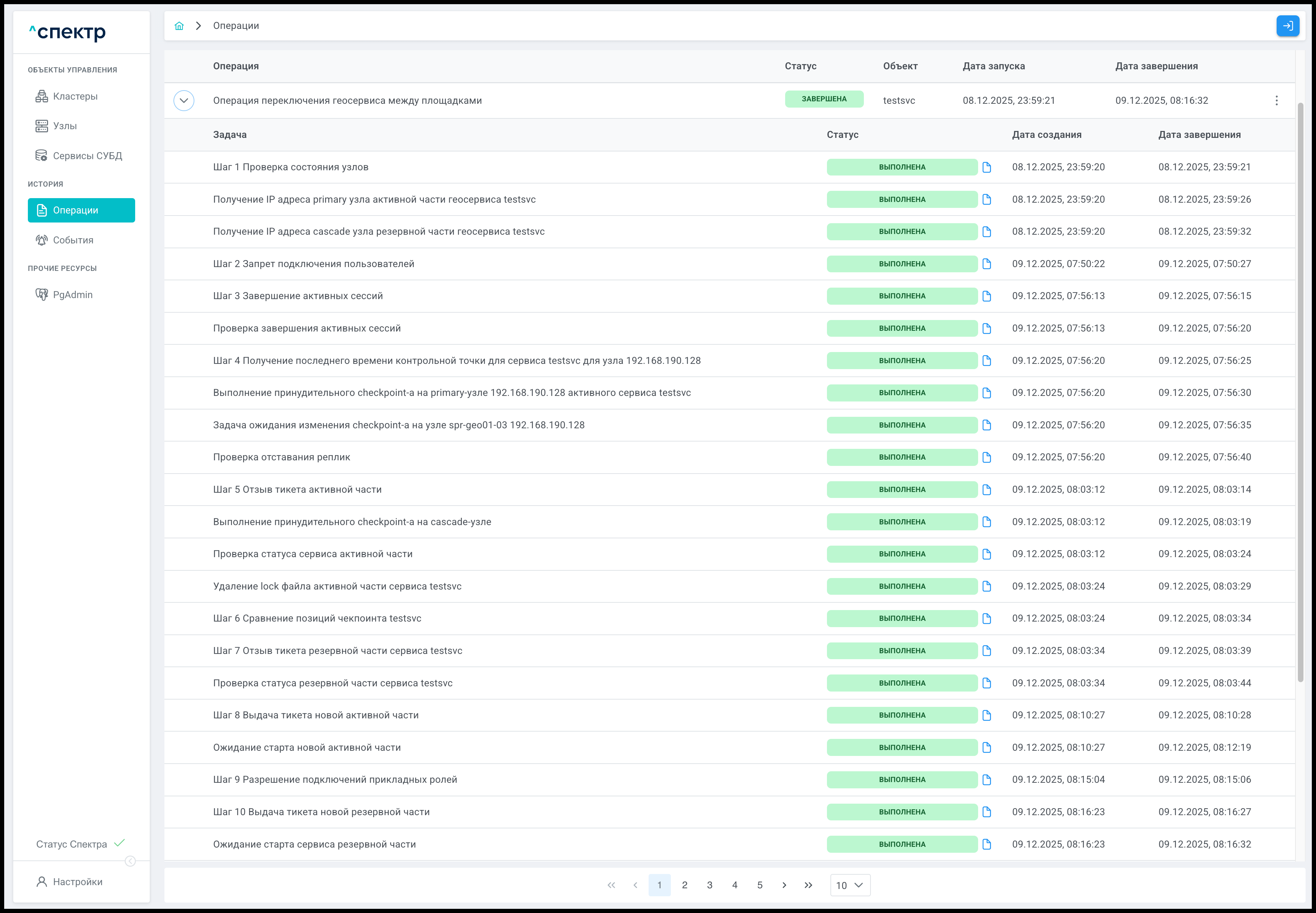

  20. Перейти на страницу ИСТОРИЯ  Операции и убедиться, что статусы всех задач операции перемещения геосервисов между площадками - "ВЫПОЛНЕНА":

    image292q
