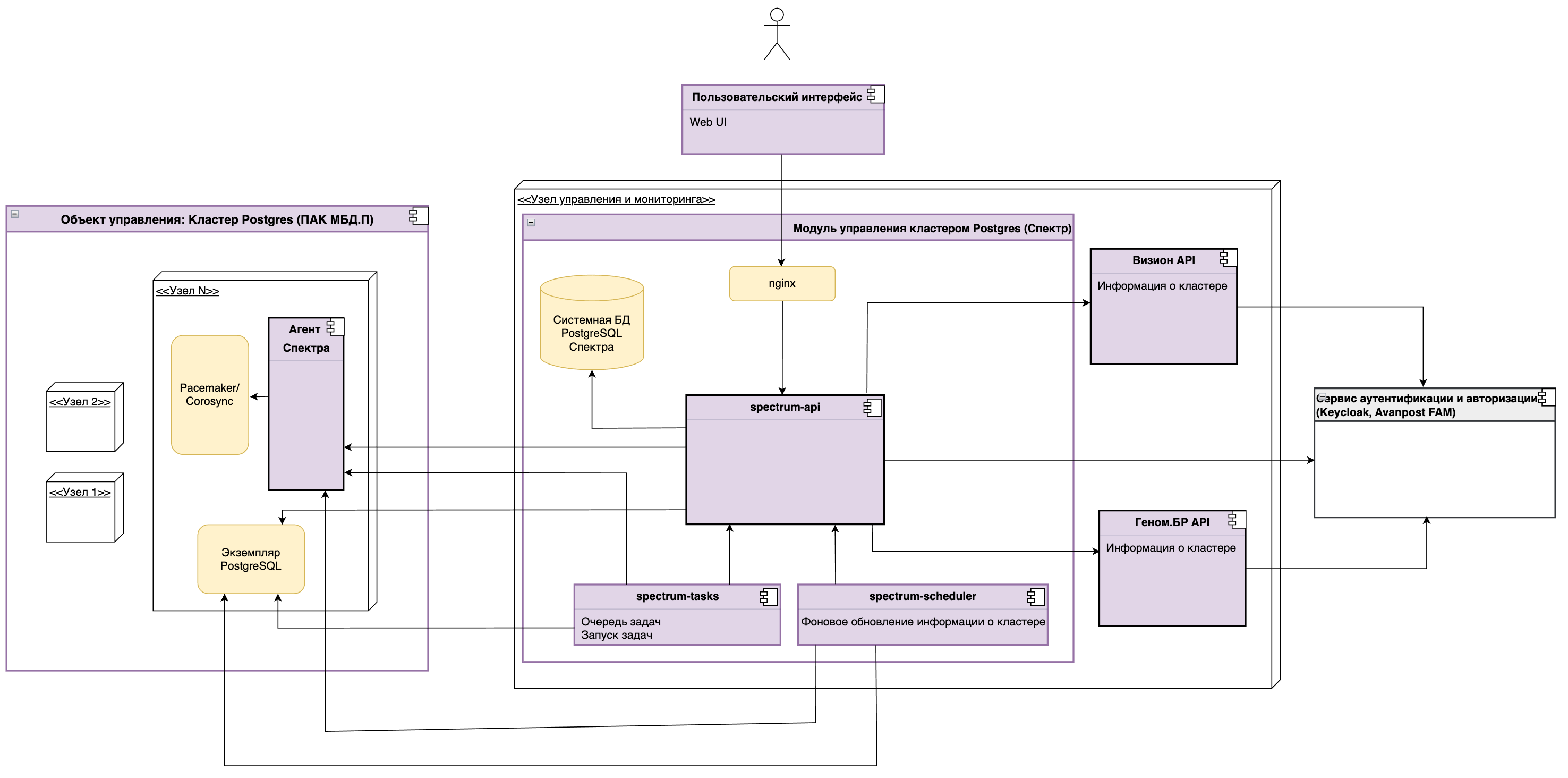

1 Описание межкомпонентного и межсистемного взаимодействия
1.2 Перечень компонентов
| Наименование | Описание | Используемый порт |
|---|---|---|
Web-интерфейс "Спектра" |
Предоставляет пользователю интерфейс для управления МБД.П |
8092 |
Nginx |
Маршрутизация входящего от конечных пользователей трафика до ядра "Спектра", отдача статических веб-страниц |
8092 |
spectrum-api |
Ядро "Спектра", предоставляет REST API для остальных компонентов "Спектра" |
8000 |
spectrum-tasks |
Служба выполнения фоновых заданий (операций), созданных пользователем |
- |
spectrum-scheduler |
Служба фонового обновления информации об объектах управления |
- |
PostgreSQL |
СУБД, используемая служебной spectrum-api для постоянного хранения информации об объектах управления и их статусе |
5432 |
"Геном.БР" |
Предоставляет REST API для получения информации о кластерах PostgreSQL в МБД.П. |
50888 |
"Визион" |
Предоставляет REST API для получения метрик, используемых для отображения дашбордов в "Спектре" |
8092 |
Система аутентификации и авторизации (Keycloak / Avanpost) |
Используется для аутентификации и авторизации пользователей веб-интерфейсов "Спектра", "Генома", "Визиона" |
Определяется инсталляционной картой |
Агент "Спектра" |
Служба на узлах кластера, используемая "Спектром" для управления кластером, получения информации о кластере и формирования метрик для "Визиона" |
9000 |
Pacemaker/Corosync |
Служба, управляющая кластером PostgreSQL в МБД.П. Используется "Спектром" для управления кластером |
- |
Экземпляр PostgreSQL |
СУБД в кластере МБД.П, является объектом управления с точки зрения "Спектра" |
Определяется инсталляционной картой, по умолчанию 5432 |
1.3 Описание протоколов межкомпонентного взаимодействия
| Инициатор | Цель | Протокол | Средство аутентификации |
|---|---|---|---|
Конечный пользователь (браузер) |
Nginx |
HTTPS |
Логин / пароль. Вводятся на странице внешней системы аутентификации, используется |
Nginx |
spectrum-api |
HTTP |
- |
spectrum-api |
Keycloak / Avanpost FAM |
HTTPS |
Логин / пароль. Вводятся на странице внешней системы аутентификации, используется |
PostgreSQL "Спектра" |
Протокол PostgreSQL |
Логин / пароль. Доступ только для локальных подключений |
|
spectrum-agent |
HTTPS |
Bearer token, опционально – проверка сертификата клиента |
|
"Визион" |
HTTPS |
Bearer token, опционально – проверка сертификата клиента |
|
"Геном" |
HTTPS |
Bearer token, опционально – проверка сертификата клиента |
|
PostgreSQL в кластере |
Протокол PostgreSQL |
Логин / пароль |
|
spectrum-task-daemon |
spectrum-api |
HTTP |
Отсутствует, используется только локальное взаимодействие внутри хоста "Спектра" |
spectrum-agent |
HTTPS |
Bearer token, опционально – проверка сертификата клиента |
|
PostgreSQL в кластере |
Протокол PostgreSQL |
Логин / пароль |
|
spectrum-scheduler |
spectrum-api |
HTTP |
Отсутствует, используется только локальное взаимодействие внутри хоста "Спектра" |
spectrum-agent |
HTTPS |
Bearer token, опционально – проверка сертификата клиента |
|
PostgreSQL в кластере |
Протокол PostgreSQL |
Логин / пароль |
|
spectrum-agent |
PostgreSQL в кластере |
Протокол PostgreSQL |
Логин / пароль |
Pacemaker/Corosync |
Запуск shell-команд, только локально на узле МБД.П под пользователем с ограниченными привилегиями (postgres) |
||
PostgreSQL в кластере |
Протокол PostgreSQL |
Логин / пароль |
