Объекты

Раздел доступен только пользователям с ролью Администратора объектной модели.

Раздел Объекты предназначен для постановки объектов Контура на мониторинг, установки и настройки агентов мониторинга на узлах, контроля их состояния, управления объектами мониторинга.

Подробно работа с данным разделом описана в Руководстве Администратора.

Предусловия использования

Для работы с данным разделом, предварительно, Визион должен быть развёрнут и настроен на ландшафте наблюдаемой инфраструктуры. Данная функция выполняется инженерами развёртывания и описана в Руководстве администратора.

Настоятельно не рекомендуется менять настройки объектов, редактировать существующие, а также редактировать конфигурации агентов и плагинов. Изменения необходимо производить в случае изменения ландшафта, конфигурации сервисов или оборудования специалистами, обладающими соответствующей квалификацией. Изменения данных настроек влекут за собой изменения в назначаемых лейблах, точках доступа к данным, приводят к разрыву временных рядов из-за изменения лейблов.

Рекомендуется использовать ролевой доступ и выдавать учётные записи с полномочиями «читателя», если не требуется изменять параметры мониторинга для выполнения служебных обязанностей.

Ограничение использования

Визион — система мониторинга машин Скала^р. Данное ПО является неотделимой частью машин Скала^р и корректная работа гарантирована только на ПАК Скала^р.

Объекты, отображаемые в ПО Визион, соответствуют физическим и виртуальным объектам машин Скала^р. Они показывают состав Контура и фактическое расположение объектов (при наличии таких объектов в контуре и их постановке на мониторинг) в соответствии с их типом.

Типы объектов, предварительно заведённые в системе, соответствуют типам объектов Скала^р. В Визион используются следующие типы объектов:

ПАК
Модуль
Узел
Виртуальная машина (ВМ)
Коммутатор

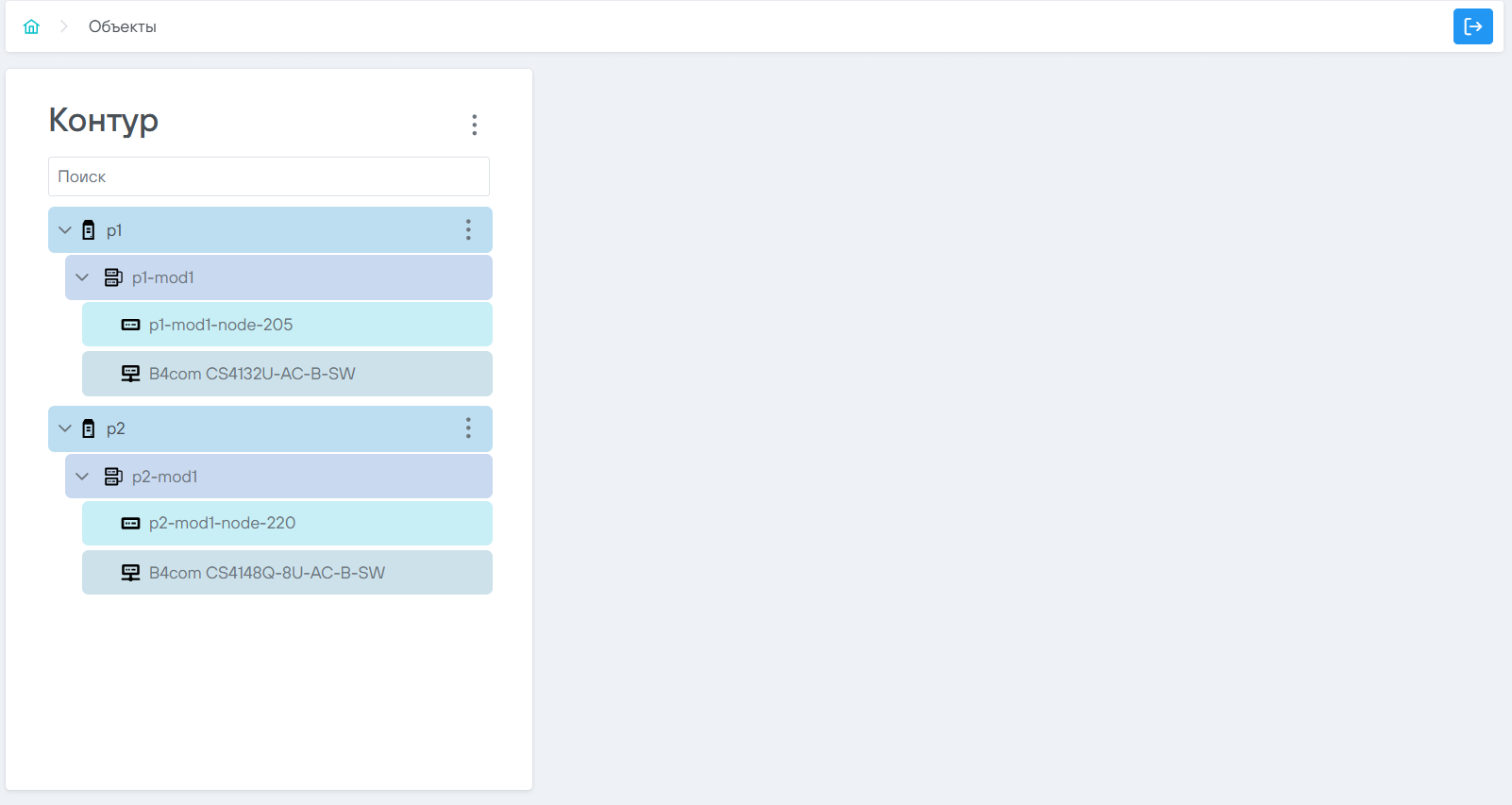

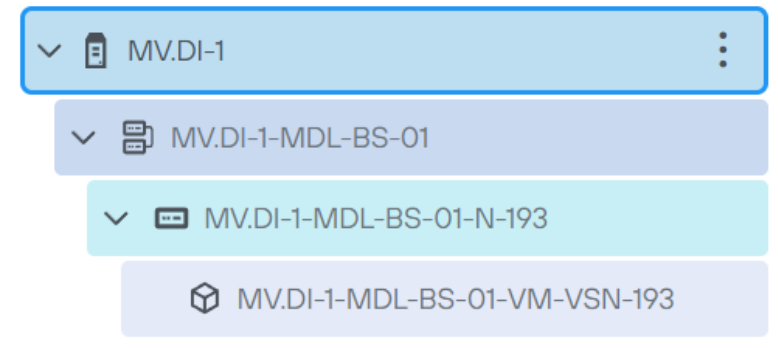

Пример отображения объектов:

Список объектов, отражённый в дереве объектов, формируется по информации, которую вводит пользователь на этапе развёртывания ПАК. Ошибочный ввод данных приводит к ошибкам при развёртывании и конфигурировании агентов, а также к отсутствию поступления метрик.

Метрики начинают собираться по объектам после ввода информации об объектах, а также после развёртывания и конфигурирования агентов. Точкой отсчета начала сбора метрик считается корректная конфигурация и установка плагинов.

Процесс настройки агентов описан в документе «Руководство администратора».

Типы объектов

Тип	Описание	Правая панель (вкладки)
ПАК*	Логический тип объекта, соответствующий совокупности аппаратных компонентов и программного обеспечения, решающих прикладные задачи. У объектов типа «ПАК» предусмотрено контекстное меню (по нажатию кнопки ⋮), позволяющее выполнять вспомогательные функции при работе с объектом типа «ПАК».	"Метрики", "Уведомления", "Обзор", "Агенты метрик", "Агенты логов", "Плагины"
Модуль**	Структурный элемент Машины, выполняющий определённый набор функций в соответствии с его назначением. Модуль является единым и неделимым элементом спецификации, содержит набор аппаратных узлов и программного обеспечения (ПО). Типы модулей в Визионе соответствуют типам модулей, поставляемым в машинах Скала^р. При работе с формами "Создание ПАК" и "Редактирование ПАК" доступны модули, которые соответствуют избранному типу ПАК.	"Метрики", "Уведомления"
Узел	Аппаратный компонент Машины, на котором работает специализированное ПО, выполняет определённую задачу в составе Модуля.	"Метрики", "Уведомления"
Коммутатор	Аппаратный компонент Машины, на котором работает специализированное ПО, выполняет определённую задачу в составе Модуля.	"Метрики", "Уведомления"
ВМ	Компонент Машины, на котором работает специализированное ПО, выполняет определённую задачу в составе Модуля.	"Метрики", "Уведомления"

Тип

Описание

Правая панель (вкладки)

ПАК*

Логический тип объекта, соответствующий совокупности аппаратных компонентов и программного обеспечения, решающих прикладные задачи. У объектов типа «ПАК» предусмотрено контекстное меню (по нажатию кнопки ⋮), позволяющее выполнять вспомогательные функции при работе с объектом типа «ПАК».

"Метрики", "Уведомления", "Обзор", "Агенты метрик", "Агенты логов", "Плагины"

Модуль**

Структурный элемент Машины, выполняющий определённый набор функций в соответствии с его назначением. Модуль является единым и неделимым элементом спецификации, содержит набор аппаратных узлов и программного обеспечения (ПО). Типы модулей в Визионе соответствуют типам модулей, поставляемым в машинах Скала^р. При работе с формами "Создание ПАК" и "Редактирование ПАК" доступны модули, которые соответствуют избранному типу ПАК.

"Метрики", "Уведомления"

Узел

Аппаратный компонент Машины, на котором работает специализированное ПО, выполняет определённую задачу в составе Модуля.

"Метрики", "Уведомления"

Коммутатор

"Метрики", "Уведомления"

ВМ

Компонент Машины, на котором работает специализированное ПО, выполняет определённую задачу в составе Модуля.

"Метрики", "Уведомления"

В этой версии Визион предусмотрены следующие типы ПАК:

Базовый (данный тип используется для нетиповых комплексов и при тестировании отдельных компонентов)
МБД.П
МБД.Г
МБД.КХ
МВ.ВК
МВ.ВРМ
МВ.Г
МДИ.О
МДИ.В
МВ.С
МХД.Б
МХД.О
МХД.ДУ
Конструктор ПАК
МБД.С
МБД.Х
МБД.Т
МБД.Я
МБД.ИИ
МВ.К

Объекты. Вкладки

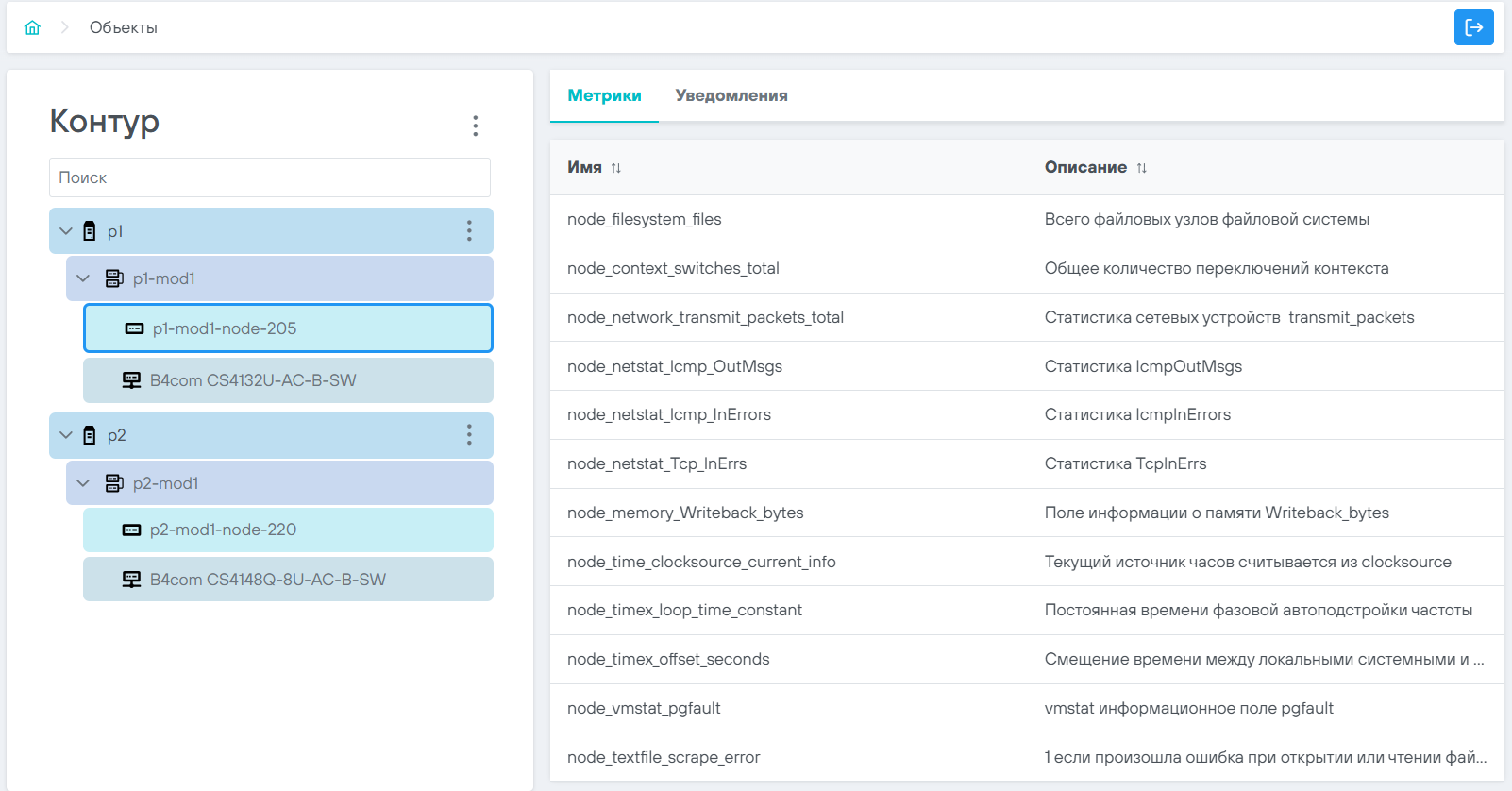

Вкладка «Метрики» содержит информацию о метриках данного типа объекта.

Вкладка «Уведомления» содержит список уведомлений по избранному объекту.

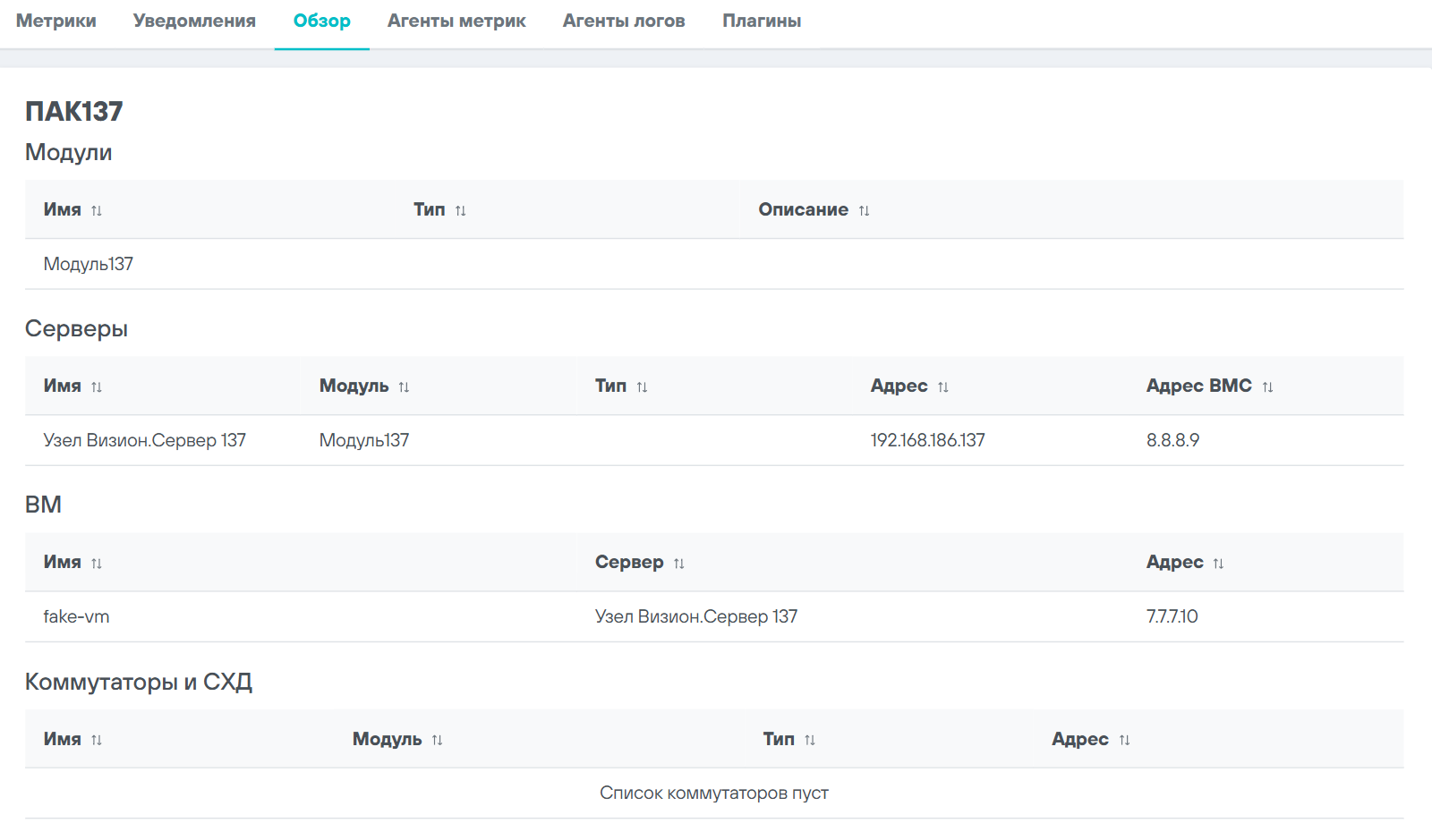

Вкладка «Обзор» (для объектов с типом "ПАК") показывает состав объектов, включённых в состав выбранного ПАК, и их параметры размещения.

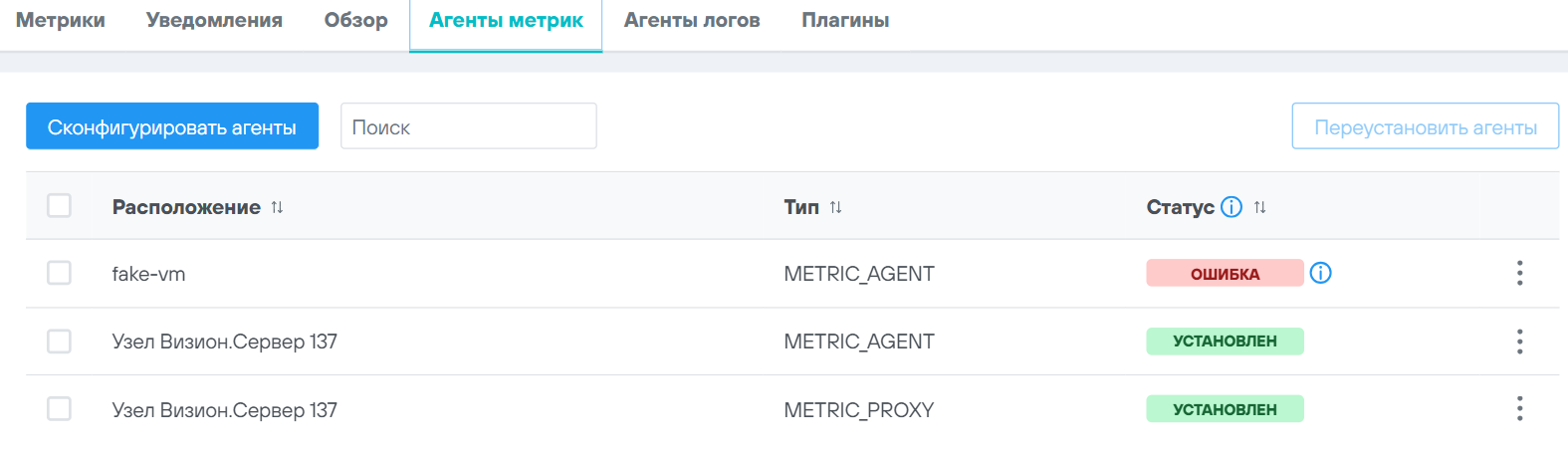

Вкладка «Агенты метрик» показывает информацию о размещении агентов на узлах и статус инсталляции агентов.

Вкладка «Агенты метрик» содержит следующую информацию:

Расположение — объект, где расположен агент;
Тип — тип агента;
Статус — статус установки агента.

Доступны действия:

Инсталлировать (в статусе "Не установлен");
Переустановить;
Деинсталлировать (в статусе "Установлен");
Удалить из БД.

Вкладка "Агенты логов" аналогична вкладке "Агенты метрик", но предназначена для работы с агентами логов.

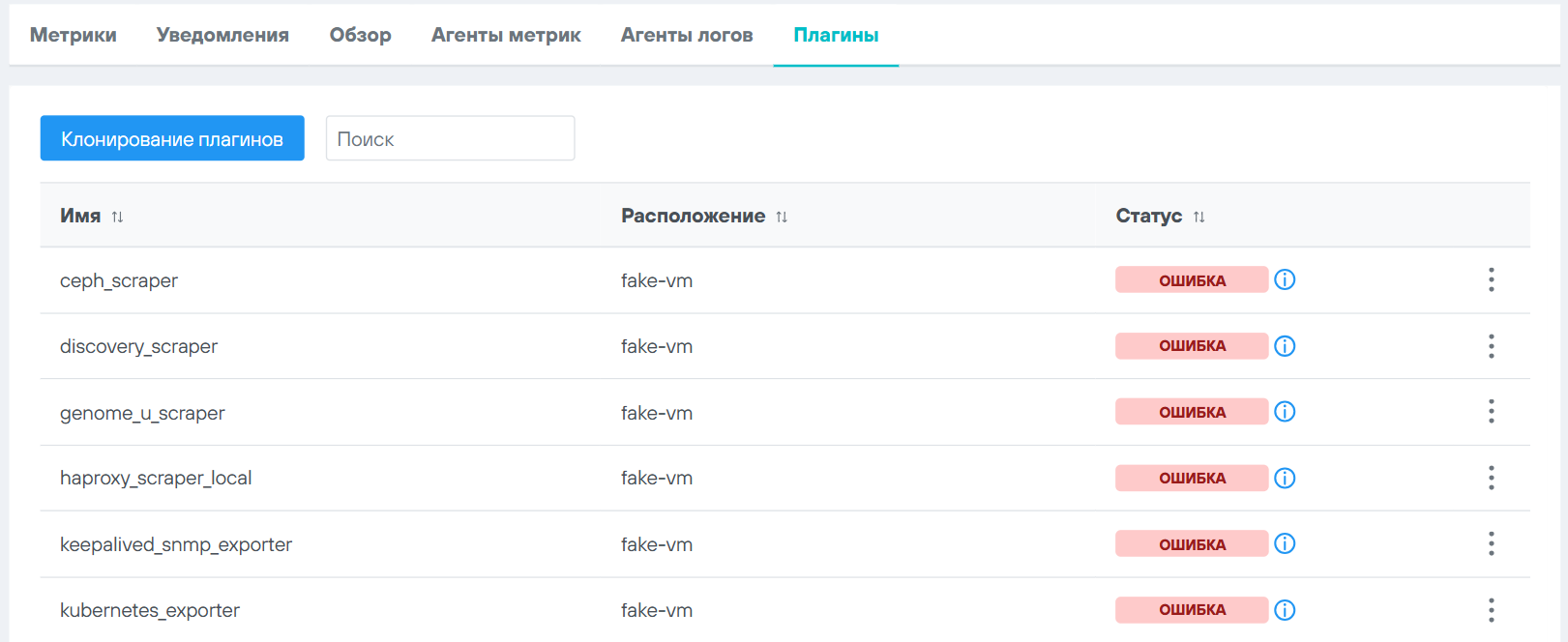

Вкладка «Плагины» содержит информацию о плагинах и их статусе инсталляции.

Вкладка «Плагины» содержит следующую информацию:

Имя — имя плагина.
Расположение — объект, где расположен агент.
Статус — статус плагина.

Доступны действия:

Инсталлировать (в статусе «Не установлен»).
Конфигурировать (для sql_exporter).
Деинсталлировать.
Переустановить (в статусе «Ошибка»).
Удалить из БД.

На вкладке «Плагины» доступна функция клонирования плагинов.

Клонирование плагинов

Визион позволяет клонировать список плагинов с одного ПАК на другой. Для этого выполните следующие действия:

Во вкладке Плагины нажмите кнопку Клонирование плагинов.
Заполните форму клонирования:
- Узел-источник — выберите узел, на котором плагины уже установлены и настроены.
- Плагины — выберите плагины, которые нужно скопировать.
- Узлы назначения — выберите узлы, на которые нужно скопировать плагины.
- Выберите режим клонирования:
  - Клонировать только состав плагинов

    Клонируется только состав плагинов.

    Если плагин уже установлен на целевом узле, его настройки не изменяются.

    Если плагин не установлен на целевом узле, он устанавливается с настройками по умолчанию.
  - Клонировать состав и конфигурацию плагинов

    Клонируется состав и конфигурация плагинов, при этом:

    если плагин не установлен на целевом узле и не входит в приведённый ранее перечень, он устанавливается с настройками по умолчанию;

    если плагин не установлен на целевом узле, но поддерживает клонирование настроек, он устанавливается с настройками, скопированными с узла-источника;

    если плагин установлен на целевом узле, его настройки не изменяются;

    Настройки сбора метрик для плагинов sql_exporter и bash_exporter не клонируются.
Нажмите кнопку Применить.

Форму клонирования плагинов можно также выбрать из контекстного меню агента:

На панели Контур выберите ПАК.
Выберите вкладку Агенты метрик.
В строке с нужным агентом нажмите кнопку ⋮ и в открывшемся меню выберите Клонировать плагины.
