Конструктор выражений

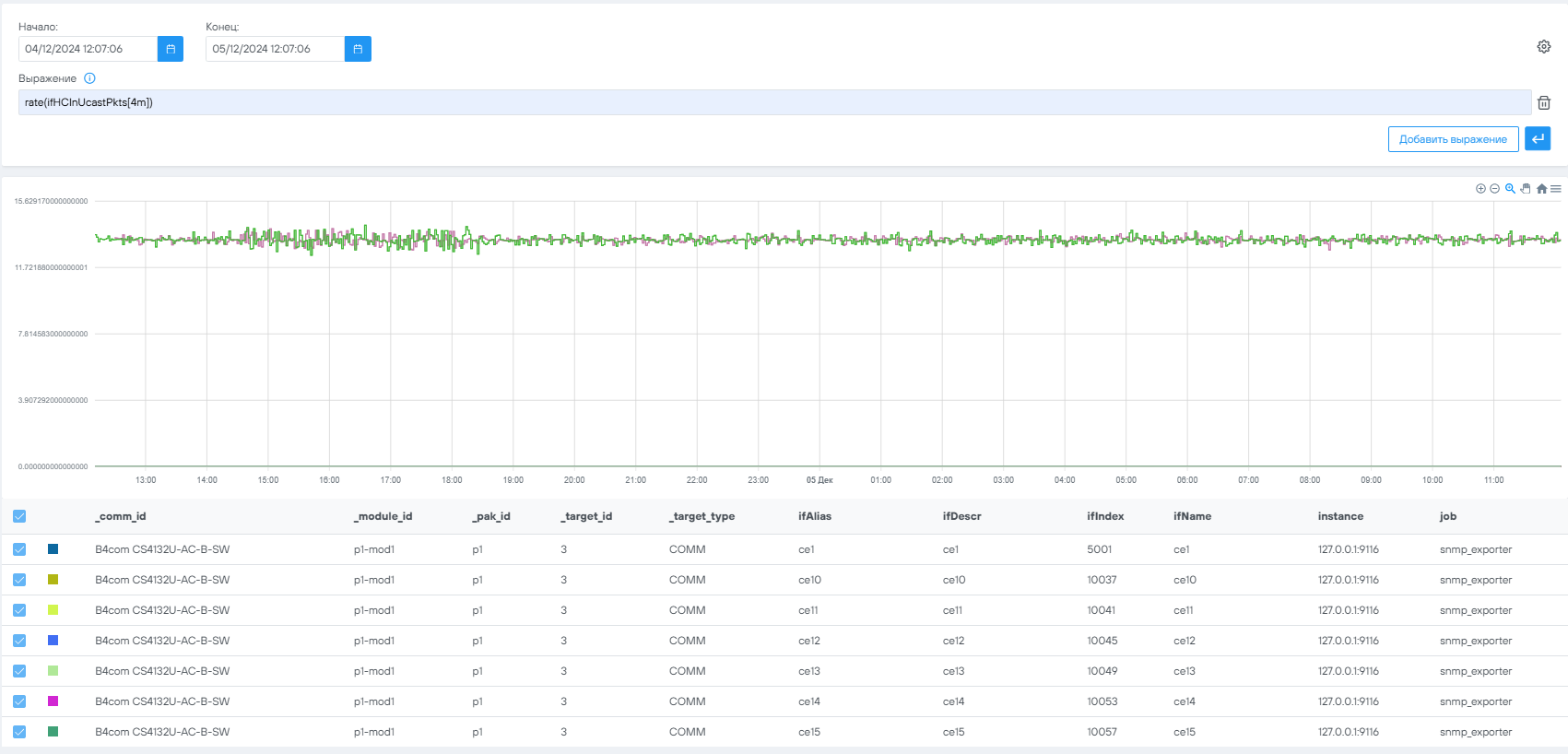

Подраздел Настройки  Конструктор выражений — это инструмент для анализа метрики в графическом виде. Под графиком формируется таблица с описанием временных рядов: их метки и значения.

rp 335

Конструктор выражений содержит:

  • Выражение — поле для ввода запроса на языке PromQL.

  • Начало — дата и время начала периода наблюдения.

  • Конец — дата и время окончания периода наблюдения.

  • График — график временных рядов.

  • Настройки — настройки отображения стилей графиков.

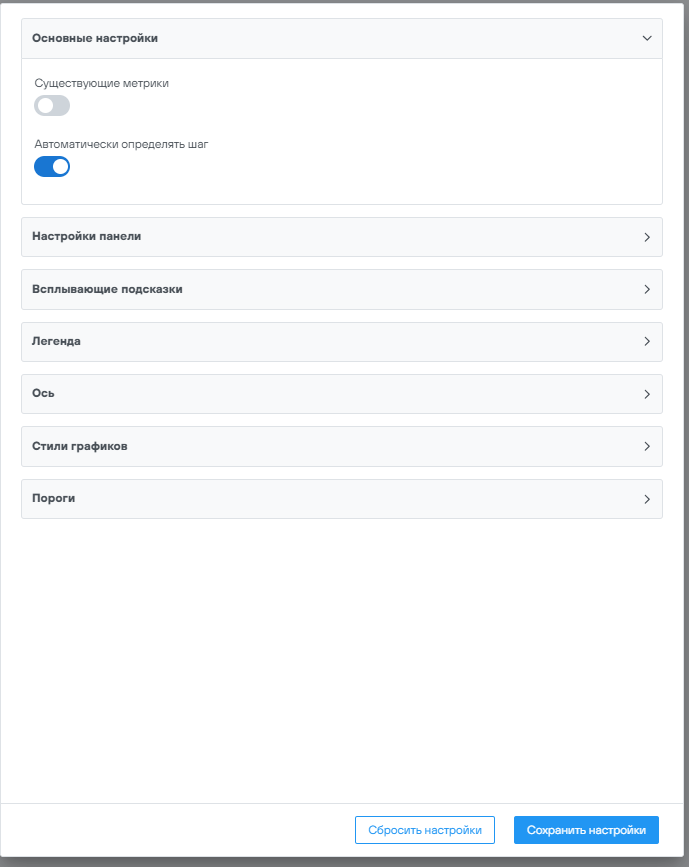

Настройки конструктора выражений

rp 3351

Инструмент представляет из себя панель настройки параметров, разбитых на группы.

Содержит следующие разделы:

  • Основные настройки

    • Переключатель «Существующие метрики»  — переключает строку ввода выражения в режим выбора метрики Визиона;

    • Переключатель «Автоматический шаг»  — определяет шаг временной шкалы на графике (для линейного типа);

  • Настройки панели

    • Поле «Название» — для ввода подписи панели;

    • Кнопка Положение названия — выбор положения названия на панели;

  • Всплывающие подсказки:

    • Переключатель «Следовать за курсором» — при активации панель подсказки будет расположена около курсора при наведении на график;

    • Кнопка Режим всплывающих подсказок — выбор режима подсказок (одно значение или все);

  • Легенда

    • Переключатель «Видимость» — при активации выводит легенду на панели графика;

    • Кнопка Положение легенды  — выбор положения легенды на панели графика;

    • Кнопка Выравнивание легенды — выбор варианта выравнивания легенды

  • Ось

    • Поле «Метка» — для ввода подписи на горизонтальной оси;

    • Переключатель «Показать линии сетки» — при активации отображает сетку;

  • Стиль графиков

    • Кнопка Стиль отображения — выбор стиля отображения;

    • Кнопка Линейная интерполяция — выбор стиля графика линейного типа;

    • Кнопка выбора Ширина линий — выбор ширины линии графика;

    • Кнопка Стиль линий — выбор стиля линии графика;

    • Кнопка Соединение нулевых значений — активация соединения нулевых значений на графике;

  • Пороги

    • Поле «Значение» — ввод первого значения;

    • Поле «Значение 2» — ввод второго значения;

    • Поле «Текст» — выбор подписи порогового значения на графике;

    • Кнопка Стиль отображения — установка стиля отображения;

    • Всплывающий список «Цвет текста» — выбор цвета текста;

    • Всплывающий список «Цвет линии» — выбор цвета линий;

    • Всплывающий список «Цвет фона» — выбор цвета фона;

    • Всплывающий список «Цвет заливки» — выбор цвета заливки.

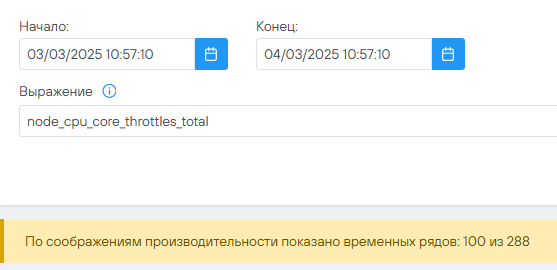

    Количество временных рядов, которые отображаются в конструкторе выражений, ограничено по соображениям производительности. В конструкторе выражений может быть отображено не более ста временных рядов.
