Сети

Экран топологии ПАК Сети отображает сведения о сетях.

Для перехода к экрану:

  1. На панели навигации выберите Обзор.

  2. На панели Контур нажмите на ссылку с названием нужного ПАК.

  3. Выберите вкладку Сети.

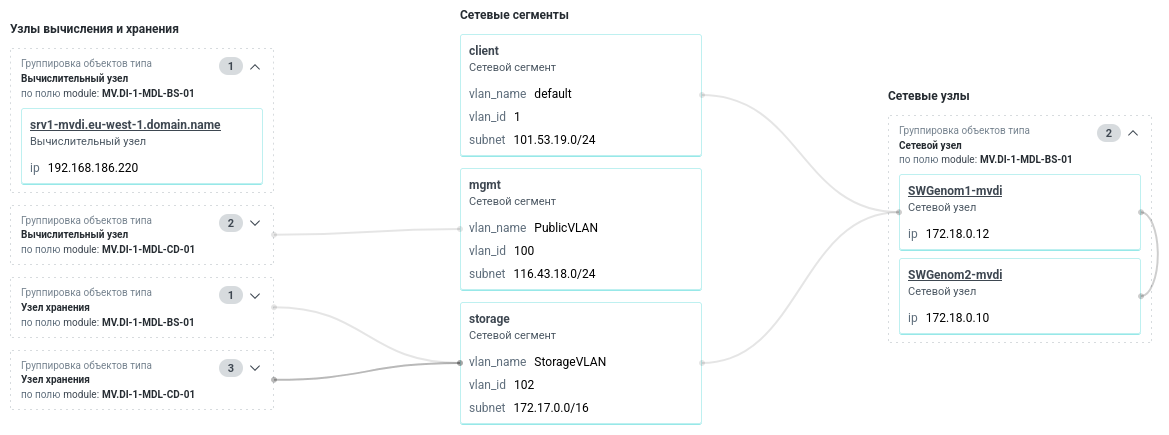

Внешний вид экрана показан на рисунке:

pak networks index
Рисунок 1. Экран топологии ПАК «Сети»

Узлы вычисления и хранения

В колонке Узлы вычисления и хранения отображаются основные сведения об узлах.

pak nodes light
Рисунок 2. Узлы вычисления и хранения

Здесь:

  1. Название модуля, к которому относится узел.

  2. IP-адрес узла.

  3. Название узла. При нажатии на ссылку с названием объекта или сервиса происходит переход к страницам топологии узла.

  4. Тип объектов.

  5. Количество объектов в группе.

  6. Переключатель видимости вложенных объектов.

  7. Индикатор наличия дополнительных сведений. Наведите на него курсор мыши, и рядом отобразится всплывающая подсказка с информацией о компоненте.

Сетевые сегменты

В колонке Сетевые сегменты отображаются сегменты, из которых состоит сеть. Для каждого сегмента выводится его название, название VLAN, идентификатор VLAN и маска подсети.

Сетевые узлы

В колонке Сетевые узлы отображаются данные об узлах сети.

pak networks network nodes light
pak networks network nodes dark

Здесь:

  1. IP-адрес узла.

  2. Название узла. При нажатии на ссылку с названием узла происходит переход к его страницам топологии.

  3. Название модуля, к которому относится узел.
