Детальный вид

Экран топологии СХД Детальный вид отображает общие сведения о процессорах хранилища.

Для перехода к экрану:

  1. На панели навигации выберите Серверы.

  2. В колонке Имя нажмите на ссылку с названием нужного сервера. Откроется страница топологии ПАК Детальный вид.

  3. Выберите вкладку Сетевые подключения.

  4. В колонке Узлы вычисления и хранения раскройте развёртываемые контейнеры и нажмите на ссылку с названием нужного узла хранения.

  5. Выберите вкладку Детальный вид.

Внешний вид экрана показан на рисунке:

storage detail view

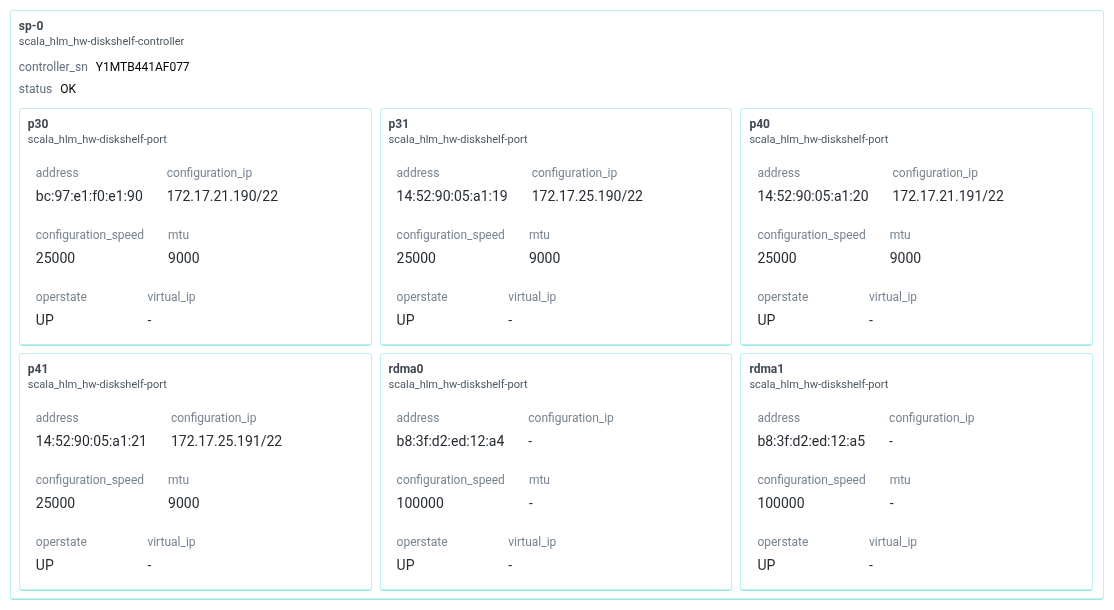

Рисунок 1. Экран топологии СХД «Детальный вид»

Экран состоит из панелей, на которых отображаются подробные сведения о процессорах хранилища:

  • название;

  • controller_sn — серийный номер;

  • status — статус;

  • набор панелей, отображающих статусы сетевых интерфейсов:

    • название порта;

    • address — номер порта;

    • configuration_ip — присвоенный IP-адрес;

    • configuration_speed — заданная скорость работы сетевого интерфейса (может отличаться от максимально возможной);

    • mtu --размер пакета в байтах, который можно без фрагментации передать через сетевой интерфейс;

    • operstate — состояние сетевого интерфейса:

      • DOWN — выключен;

      • UP — включен;

    • virtual_ip — виртуальный IP-адрес (при наличии).
