Детальный вид
Экран топологии сервера Детальный вид отображает сведения о его основных аппаратных компонентах и сетевой подсистеме.
Для перехода к экрану:
-
На панели навигации выберите Серверы.
-
В таблице серверов в колонке Имя нажмите на ссылку с названием нужного сервера.
-
Выберите вкладку Детальный вид.

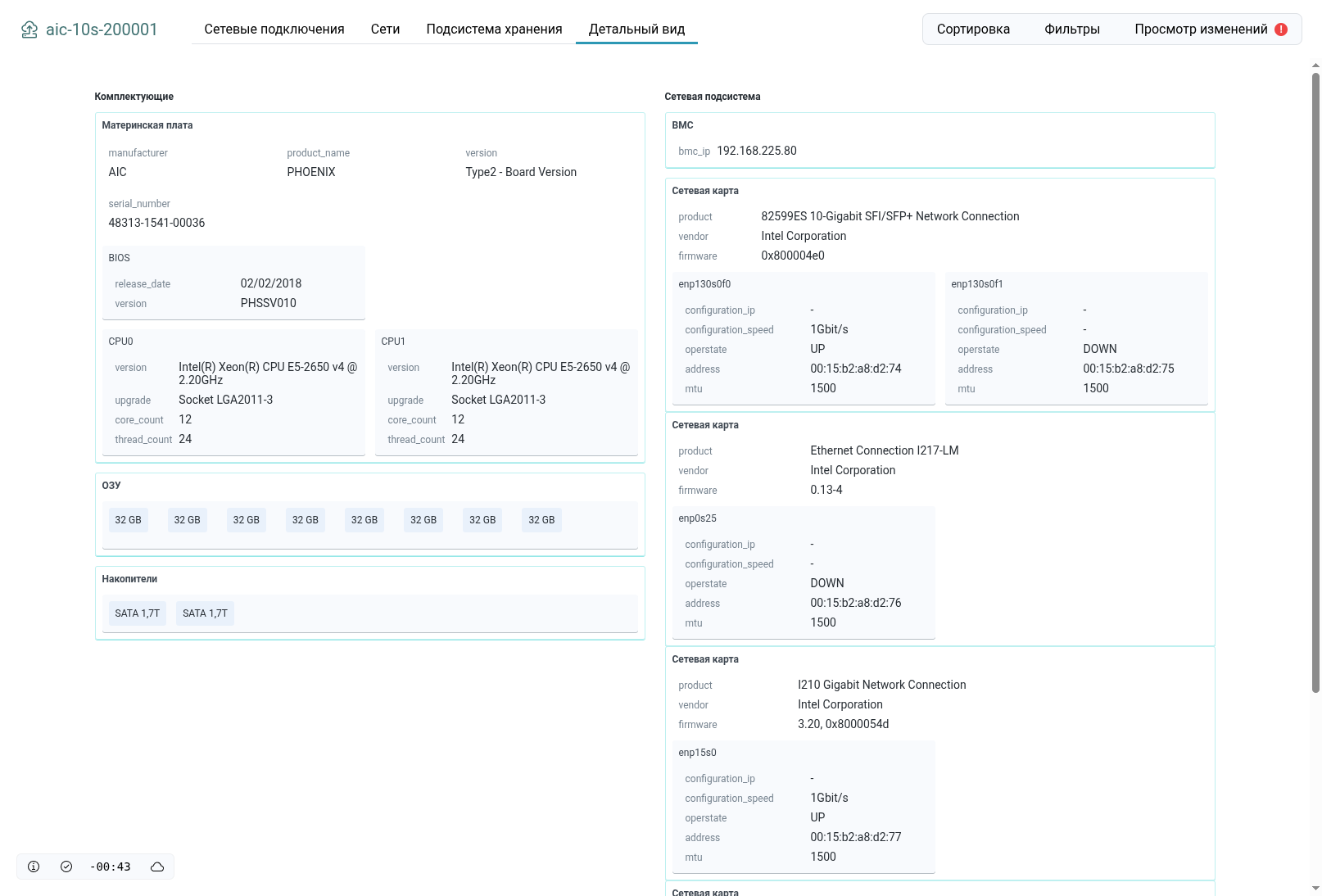

Внешний вид экрана показан на рисунке:
Комплектующие
В колонке Комплектующие выводятся сведения об аппаратных компонентах.
Панель Материнская плата отображает следующие сведения о материнской плате:
-
manufacter — название производителя;
-
product_name — модель материнской платы;
-
version — версия материнской платы;
-
serial_number — серийный номер;
-
*BIOS — панель с датой и номером версии BIOS.
-
Панели со сведениями о физических CPU, установленных на материнской плате.
-
version — модель CPU;
-
upgrade — версия CPU;
-
core_count — количество ядер;
-
thread_count — количество потоков.
-
-
ОЗУ — список установленных планок оперативной памяти.
Для каждой планки выводится её размер. Чтобы получить дополнительные сведения, наведите курсор мыши на соответствующий блок.
-
Накопители — список накопителей, подключенных к серверу напрямую.
Для каждого накопителя выводится протокол передачи данных и объём.
Сетевая подсистема
В колонке Сетевая подсистема выводятся сведения о BMC и сетевых картах сервера.
-
BMC — IP-адрес, присвоенный BMC сервера.
-
Панели со сведениям о сетевых картах.
Каждая панель отображает следующие сведения о сетевой карте:
-
product — модель;
-
vendor — производитель;
-
firmware — версия прошивки;
-
настройки на уровне ОС:
-
название устройства, присвоенное ОС;
-
configuration_ip — присвоенный IP-адрес;
-
configuration_speed — заданная скорость передачи данных;
-
operstate — текущее состояние сетевого интерфейса:
-
DOWN — выключен;
-
UP — включен;
-
-
address — MAC-адрес сетевого интерфейса;
-
address — MAC-адрес сетевого интерфейса;
-
mtu --размер пакета в байтах, который можно без фрагментации передать через сетевой интерфейс.
-
-
