ПАК
Экран топологии ПАК выводит общие сведения об узлах и сервисах ПАК.
Для перехода к экрану:
-
На панели навигации выберите Обзор.
-
На панели Контур нажмите на ссылку с названием нужного ПАК.

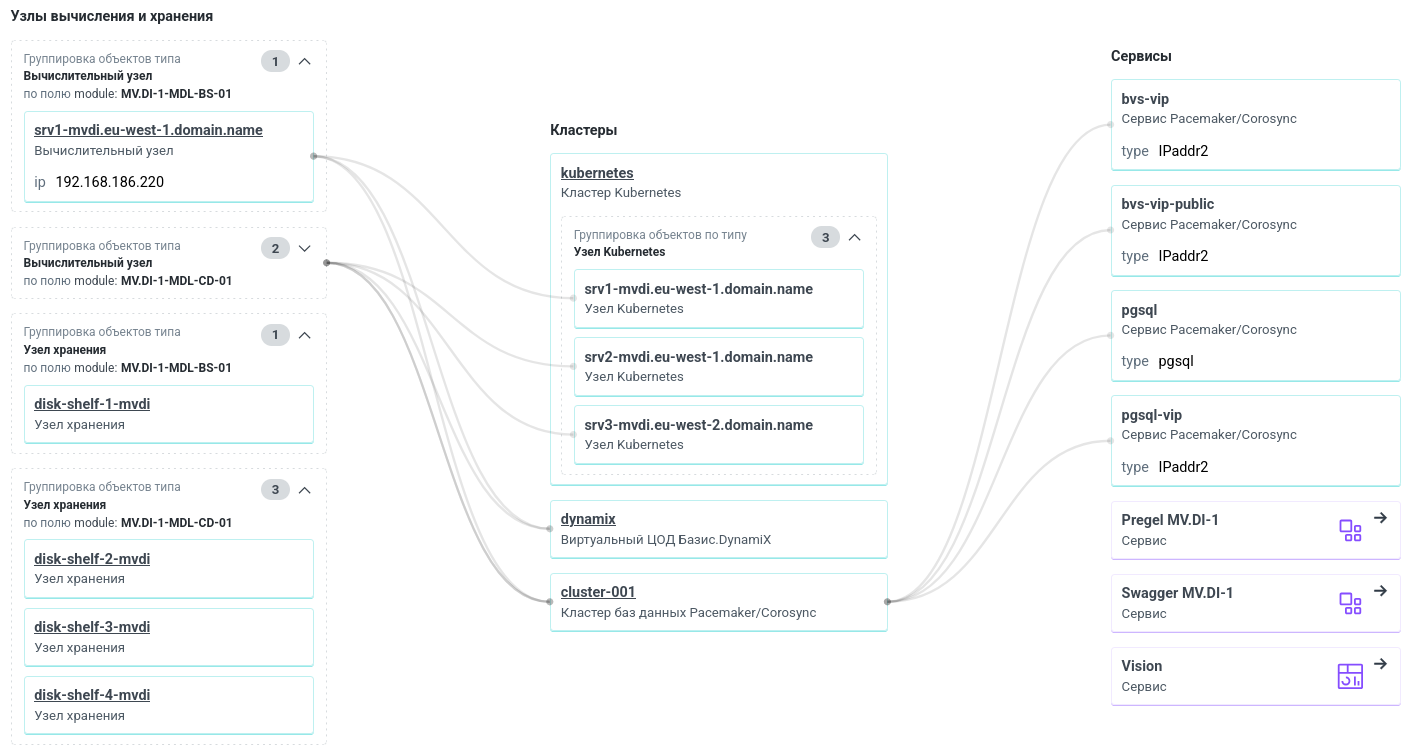

Внешний вид экрана показан на рисунке:
Узлы вычисления и хранения
В колонке Узлы вычисления и хранения отображаются основные сведения об узлах.
Здесь:
-
Название модуля, к которому относится узел.
-
IP-адрес узла.
-
Название узла. При нажатии на ссылку с названием объекта или сервиса происходит переход к страницам топологии узла.
-
Тип объектов.
-
Количество объектов в группе.
-
Переключатель видимости вложенных объектов.
-
Индикатор наличия дополнительных сведений. Наведите на него курсор мыши, и рядом отобразится всплывающая подсказка с информацией о компоненте.
Кластеры
В колонке Кластеры отображаются сведения о кластерах, развёрнутых в ПАК.
Здесь:
-
Ссылка с названием кластера. При нажатии на ссылку происходит переход к страницам топологии кластера.
-
Узлы, на которых развёрнут кластер.
-
Количество узлов, входящих в состав кластера.
Сервисы
В колонке Кластеры отображаются сведения о сервисах ПАК.
Сервисы без графического интерфейса
Если сервис не предоставляет графический интерфейс, панель с ним имеет следующий вид:
На панели отображаются название, краткое описание и тип сервиса.
Сервисы с графическим интерфейсом
Если сервис предоставляет графический интерфейс, панель с ним имеет следующий вид:
На панели отображаются название, краткое описание и иконка сервиса, а также ссылка [ ] для перехода на страницу. При нажатии на ссылку страница сервиса открывается в новой вкладке браузера.
