Сетевые подключения

Экран топологии СХД Сетевые подключения отображает сведения о сетевых портах СХД.

Для перехода к экрану:

  1. На панели навигации выберите Серверы.

  2. В колонке Имя нажмите на ссылку с названием нужного сервера. Откроется страница топологии ПАК Детальный вид.

  3. Выберите вкладку Сетевые подключения.

  4. В колонке Узлы вычисления и хранения раскройте развёртываемые контейнеры и нажмите на ссылку с названием нужного узла хранения.

  5. Выберите вкладку Сетевые подключения.

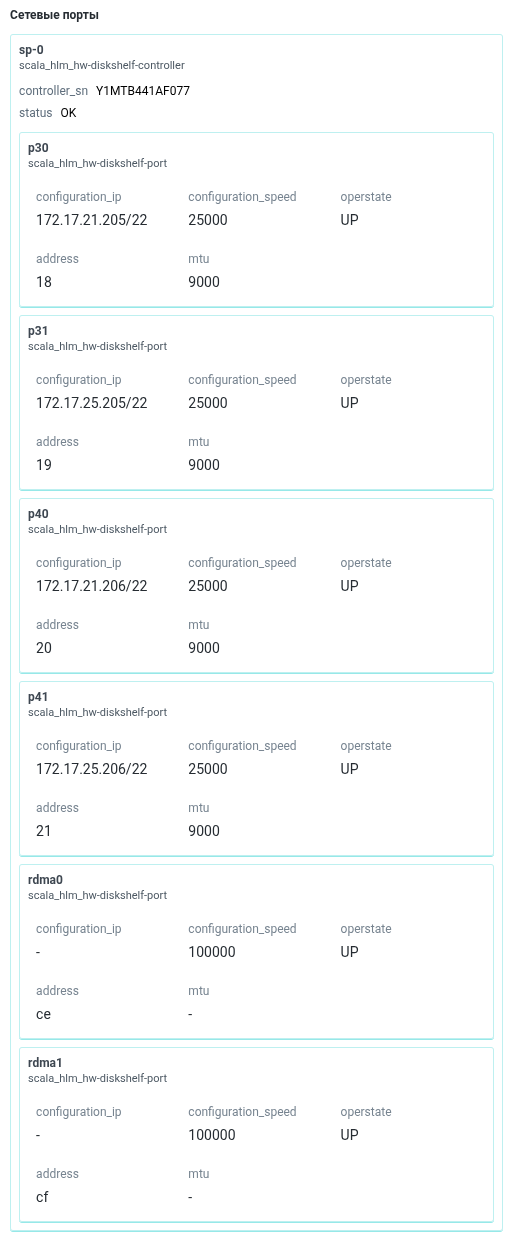

Внешний вид экрана показан на рисунке:

storage network connections
Рисунок 1. Экран топологии СХД «Сетевые подключения»

Сетевые порты

В колонке Сетевые порты отображаются сведения о сетевых портах СХД:

  • название процессора хранилища;

  • controller_sn — серийный номер процессора хранилища;

  • status — статус процессора хранилища;

  • список сетевых портов со следующей информацией о каждом:

    • название;

    • address — номер порта;

    • configuration_ip — присвоенный IP-адрес;

    • configuration_speed — заданная скорость работы сетевого интерфейса (может отличаться от максимально возможной);

    • mtu --размер пакета в байтах, который можно без фрагментации передать через сетевой интерфейс;

    • operstate — текущее состояние сетевого интерфейса:

      • DOWN — выключен;

      • UP — включен.
