Сети

Экран топологии сервера Сети отображает сведения о сетевых портах сервера и связи с другими серверами и портами коммутаторов.

Для перехода к экрану:

  1. На панели навигации выберите Серверы.

  2. В таблице серверов в колонке Имя нажмите на ссылку с названием нужного сервера.

  3. Выберите вкладку Сети.

Внешний вид экрана показан на рисунке:

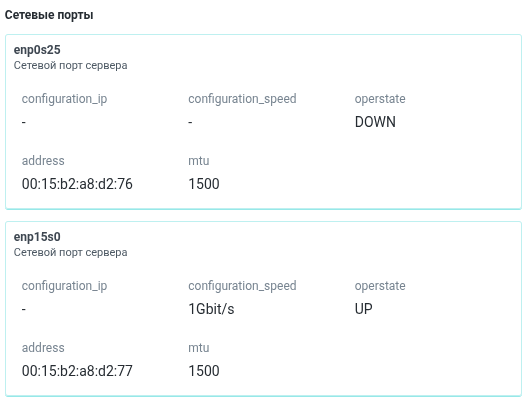

server networks
Рисунок 1. Экран топологии сервера «Сети»

Сетевые порты

В колонке Сетевые порты выводится информация о сетевых портах сервера:

  • название сетевого интерфейса в ОС;

  • configuration_ip — IP-адрес, назначенный сетевому интерфейсу;

  • configuration_speed — заданная скорость работы сетевого интерфейса (может отличаться от максимально возможной);

  • operstate — текущее состояние сетевого интерфейса:

    • DOWN — выключен;

    • UP — включен;

  • address — MAC-адрес сетевого интерфейса;

  • mtu --размер пакета в байтах, который можно без фрагментации передать через сетевой интерфейс.
