Сетевые подключения

Экран топологии сервера Сетевые подключения отображает связи его портов, сетей и портов коммутаторов.

Для перехода к экрану:

  1. На панели навигации выберите Серверы.

  2. В таблице серверов в колонке Имя нажмите на ссылку с названием нужного сервера.

  3. Выберите вкладку Сетевые подключения.

Внешний вид экрана показан на рисунке:

server network connections

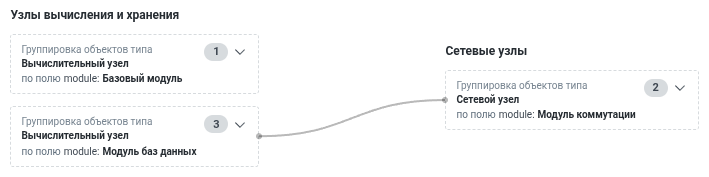

Рисунок 1. Экран топологии сервера «Сетевые подключения»

Узлы вычисления и хранения

В колонке Узлы вычисления и хранения отображаются основные сведения об узлах.

pak nodes light
Рисунок 2. Узлы вычисления и хранения

Здесь:

  1. Название модуля, к которому относится узел.

  2. IP-адрес узла.

  3. Название узла. При нажатии на ссылку с названием объекта или сервиса происходит переход к страницам топологии узла.

  4. Тип объектов.

  5. Количество объектов в группе.

  6. Переключатель видимости вложенных объектов.

  7. Индикатор наличия дополнительных сведений. Наведите на него курсор мыши, и рядом отобразится всплывающая подсказка с информацией о компоненте.

Сетевые узлы

В колонке Сетевые узлы отображаются данные об узлах сети.

pak networks network nodes light
pak networks network nodes dark

Здесь:

  1. IP-адрес узла.

  2. Название узла. При нажатии на ссылку с названием узла происходит переход к его страницам топологии.

  3. Название модуля, к которому относится узел.
