Виртуальные сети
Экран топологии коммутатора Виртуальные сети отображает связи между портами коммутатора и VLAN.
Чтобы перейти к экрану топологии:
-
На панели навигации выберите Коммутаторы.
-
В таблице коммутаторов в колонке Имя нажмите на ссылку с названием нужного коммутатора. Подсистема топологии отобразит страницу топологии ПАК Сетевые подключения.
-
В колонке Сетевые узлы раскройте развёртываемые контейнеры.
-
Нажмите на ссылку с названием нужного сетевого узла.
-
Выберите вкладку *Виртуальные сети.
Внешний вид экрана показан на рисунке:

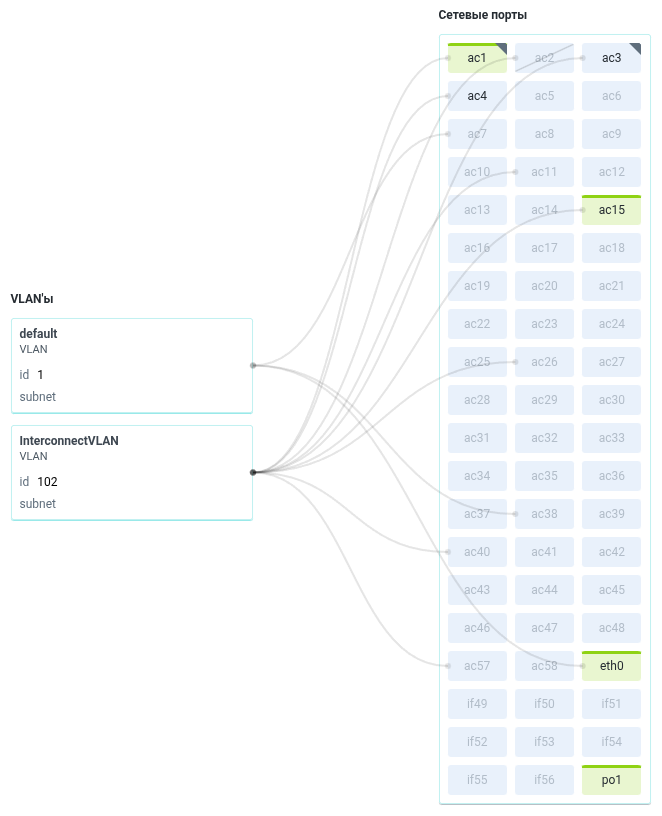

Рисунок 1. Экран топологии коммутатора «Виртуальные сети»
