Сети
Экран топологии СХД Сети отображает сведения о сетях, через которые СХД подключена к ПАК.
Для перехода к странице топологии:
-
На панели навигации выберите Серверы.
-
В колонке Имя нажмите на ссылку с названием нужного сервера. Откроется страница топологии ПАК Детальный вид.
-
Выберите вкладку Сетевые подключения.
-
В колонке Узлы вычисления и хранения раскройте развёртываемые контейнеры и нажмите на ссылку с названием нужного узла хранения.

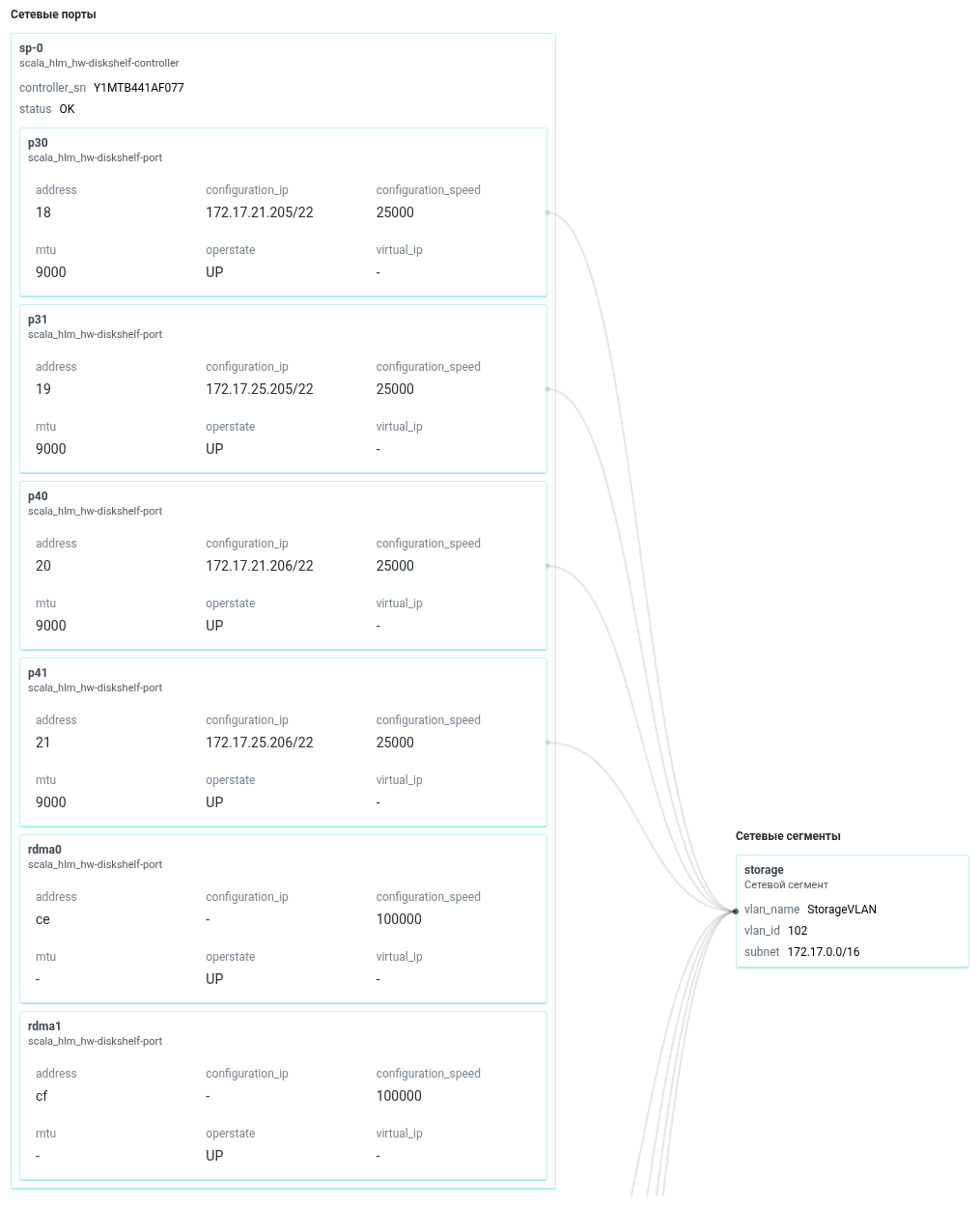

Внешний вид экрана показан на рисунке:
Сетевые порты
В колонке Сетевые порты отображаются сведения о сетевых портах СХД:
-
название процессора хранилища;
-
controller_sn — серийный номер процессора хранилища;
-
status — статус процессора хранилища;
-
список сетевых портов со следующей информацией о каждом:
-
название;
-
address — номер порта;
-
configuration_ip — присвоенный IP-адрес;
-
configuration_speed — заданная скорость работы сетевого интерфейса (может отличаться от максимально возможной);
-
mtu --размер пакета в байтах, который можно без фрагментации передать через сетевой интерфейс;
-
operstate — состояние сетевого интерфейса:
-
DOWN — выключен;
-
UP — включен;
-
-
virtual_ip — виртуальный IP-адрес (при наличии).
-
